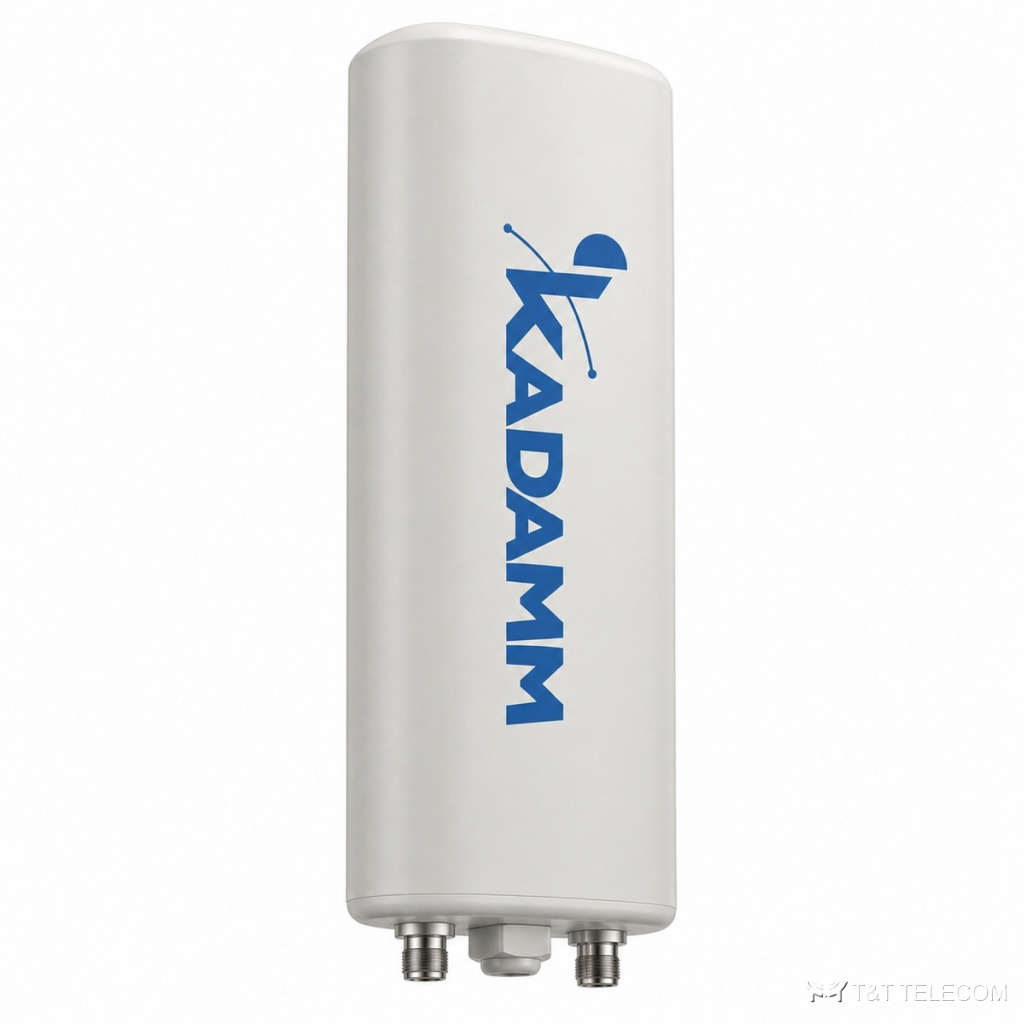

KADAMM APX8-0727-1765IR — секторная антенна базовой станции 698–2690 МГц, 17,4 дБи, 8 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APX8-0727-1765IR — секторная панельная антенна для базовой станции. APX8-0727-1765IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры APX8-0727-1765IR: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,4 дБи; ширина луча 65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 400 Вт / 200 Вт.
Где применяют
- Диапазоны APX8-0727-1765IR: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — APX8-0727-1765IR в секторах базовой станции.
- Модернизация площадок: замена старых антенн на APX8-0727-1765IR без смены опоры.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–896 МГц | 870–960 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 15,6 ± 0,5 | 16 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11° | 9° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 ( ± 60≥8) | |
Система 3×1710–2690 МГц
| Параметр | 1710–2170 МГц | 2300–2500 МГц | 2490–2690 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 16,6 ± 0,5 | 17,4 ± 0,6 | 17,3 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 7° | 66 ± 7° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7° | 6° | 5,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 ( ± 60≥8) | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 0–10° |
| КСВН | менее 1,5 |
| Развязка между входами, дБ | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 400 Вт / 200 Вт |
| Блок RET | KRCU20D-4 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2200 × 385 × 138 мм |
| Размеры упаковки | 2430 × 480 × 260 мм |
| Масса антенны | 23,5 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APX8-0727-1765IR: 698–960 МГц и 1710–2690 МГц.
- Усиление APX8-0727-1765IR — 17,4 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX8-0727-1765IR: в горизонтальной плоскости 65°, в вертикальной 11° / 9°.
- Наклон луча APX8-0727-1765IR: 0–10°.
- Разъёмы APX8-0727-1765IR — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX8-0727-1765IR: Ø50–Ø115 мм.
- Габариты и масса APX8-0727-1765IR: 2200 × 385 × 138 мм, 23,5 кг.
Поставка и документы
Подберём KADAMM APX8-0727-1765IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора APX8-0727-1765IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX8-0727-1765IR.
Какие частоты поддерживает APX8-0727-1765IR?
Рабочая полоса APX8-0727-1765IR — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у APX8-0727-1765IR?
8×4.3-10. Другие исполнения — уточняйте при заказе.
