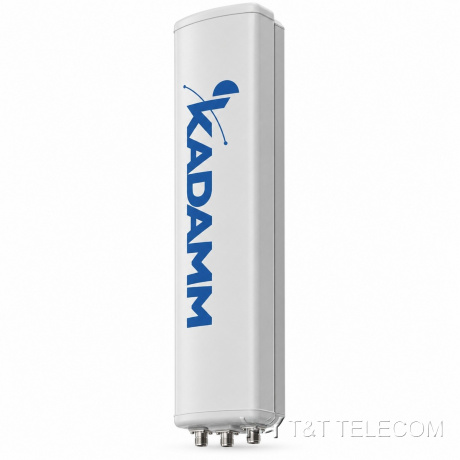

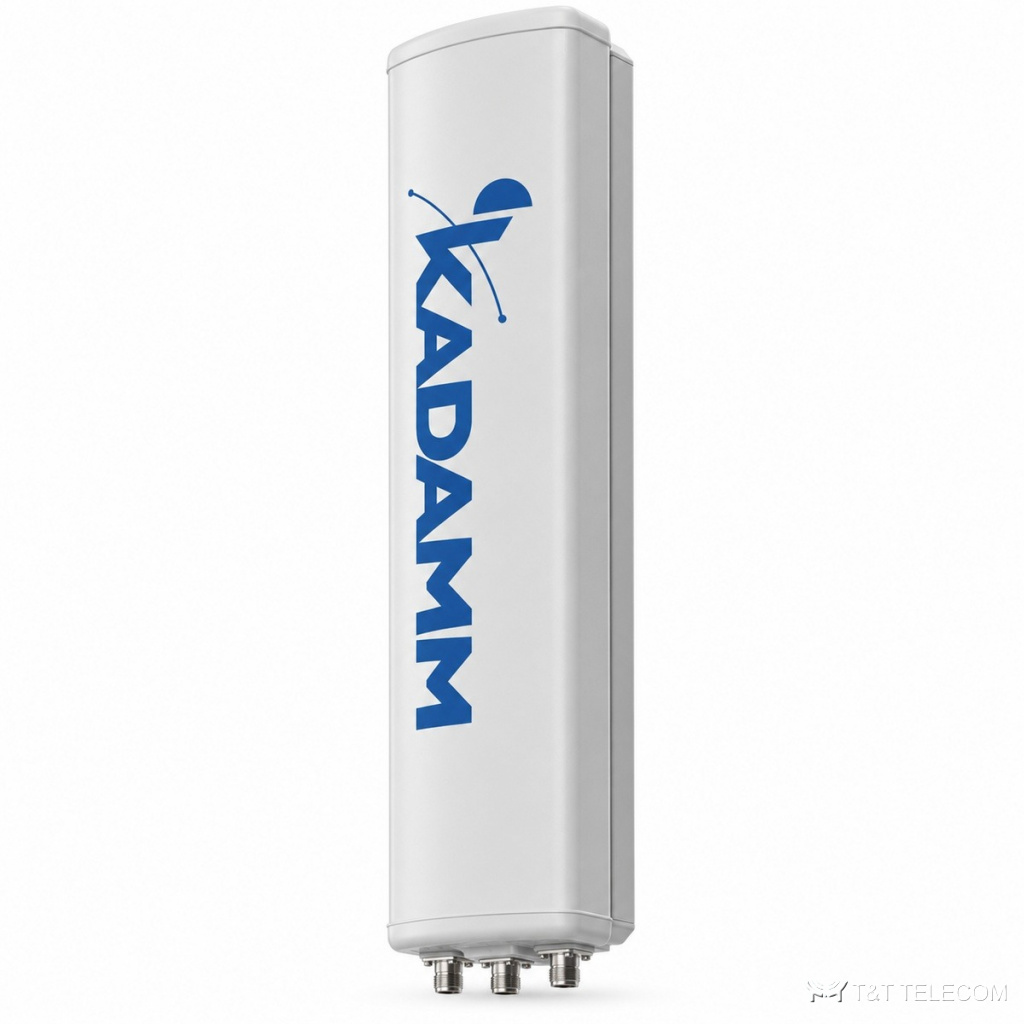

KADAMM APX16-0727-1866IR — секторная антенна базовой станции 690–960/1695–2690 МГц, 17,8 дБи, 16 портов
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APX16-0727-1866IR — секторная панельная антенна для базовой станции. APX16-0727-1866IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры APX16-0727-1866IR: полоса 690–960 МГц и 1695–2690 МГц; усиление 17,8 дБи; ширина луча 63°; поляризация ±45°; разъёмы 16×4.3-10; мощность до 200 Вт.
Для каких задач
- Через APX16-0727-1866IR работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX16-0727-1866IR.
- Добавление диапазонов на существующей площадке через порты APX16-0727-1866IR.
Технические характеристики
Массив R1/R2: 2×690–960 МГц
| Параметр | 690–824 МГц | 806–896 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление во всём диапазоне наклонов, дБи | 16,1 ± 0,9 | 16,4 ± 0,9 | 17,0 ± 0,6 |
| Коэффициент усиления, дБи | 16,2 | 16,5 | 17,1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 6,5° | 62 ± 5,5° | 61 ± 5,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,5 ± 0,7° | 7,7 ± 0,7° | 7,1 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 24 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 15 | более 15 | более 16 |
| Электрический наклон | 2–12° | ||
Массив Y1/Y3/Y5: 3×1695–2690 МГц
| Параметр | 1695–1880 МГц | 1850–1990 МГц | 1920–2170 МГц | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление во всём диапазоне наклонов, дБи | 16,9 ± 0,5 | 17,1 ± 0,5 | 17,2 ± 0,8 | 17,5 ± 0,9 | 17,7 ± 1,0 |
| Коэффициент усиления, дБи | 17,1 | 17,2 | 17,2 | 17,5 | 17,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 63 ± 8,5° | 62 ± 6,5° | 60 ± 8,0° | 56 ± 7,0° | 56 ± 6,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,1 ± 0,8° | 6,4 ± 0,6° | 6,1 ± 0,7° | 5,3 ± 0,5° | 4,8 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 26 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 16 | более 17 | более 17 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 16 | более 14 | более 14 |
| Электрический наклон | 2–12° | ||||
Массив Y2/Y4/Y6: 3×1695–2690 МГц
| Параметр | 1695–1880 МГц | 1850–1990 МГц | 1920–2170 МГц | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление во всём диапазоне наклонов, дБи | 16,5 ± 0,8 | 16,9 ± 0,7 | 16,8 ± 0,8 | 17,1 ± 0,9 | 17,3 ± 1,0 |
| Коэффициент усиления, дБи | 16,6 | 16,9 | 16,9 | 17,3 | 17,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 63 ± 8,5° | 64 ± 6,5° | 61 ± 8,0° | 57 ± 7,0° | 56 ± 6,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,1 ± 0,8° | 6,4 ± 0,6° | 6,1 ± 0,7° | 5,3 ± 0,5° | 4,8 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 26 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 16 | более 17 | более 17 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 16 | более 14 | более 14 |
| Электрический наклон | 2–12° | ||||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥26 |
| Развязка между входами, дБ | ≥26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Протокол RET | встроенный RET (AISG2.0/3GPP) |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 16 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 2750 × 467 × 167 мм |
| Размеры упаковки | 2930 × 542 × 277 мм |
| Масса антенны | 45 кг |
| Масса монтажного комплекта | 9 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1185 / 525 / 1325 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø125 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APX16-0727-1866IR: 690–960 МГц и 1695–2690 МГц.
- Коэффициент усиления APX16-0727-1866IR — 17,8 дБи; больше усиление — уже луч.
- Ширина луча APX16-0727-1866IR: в горизонтальной плоскости 63°, в вертикальной 8,5 ± 0,7° / 7,7 ± 0,7° / 7,1 ± 0,7°.
- Наклон луча APX16-0727-1866IR: 2–12°.
- Разъёмы APX16-0727-1866IR — 16×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX16-0727-1866IR: Ø50–Ø125 мм; ветровая нагрузка 1185 / 525 / 1325 Н.
- Габариты и масса APX16-0727-1866IR: 2750 × 467 × 167 мм, 45 кг.
Поставка и документы
KADAMM APX16-0727-1866IR поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора APX16-0727-1866IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX16-0727-1866IR.
Какие частоты поддерживает APX16-0727-1866IR?
Рабочая полоса APX16-0727-1866IR — 690–960 МГц и 1695–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у APX16-0727-1866IR?
16×4.3-10. Другие исполнения — уточняйте при заказе.
