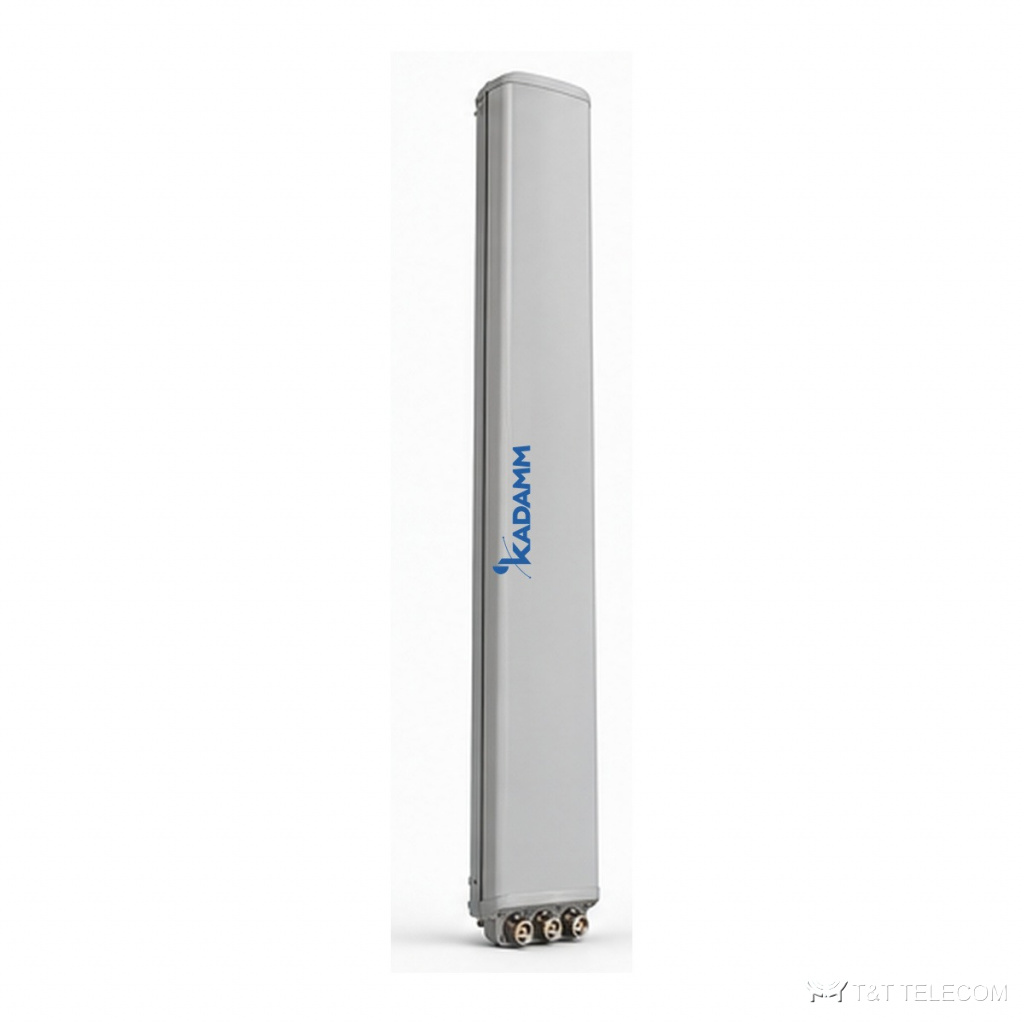

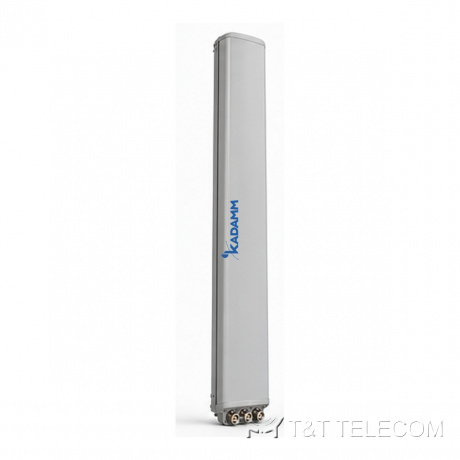

KADAMM APX12-0727-1868IR — секторная панельная антенна для базовой станции. Задача APX12-0727-1868IR — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры APX12-0727-1868IR: полоса 690–960 МГц и 1710–2690 МГц; усиление 18,2 дБи; ширина луча 66°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 250 (R1, R2); 200 (Y1, Y2, Y3 ,Y4) Вт.
Область применения
- Диапазоны APX12-0727-1868IR: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX12-0727-1868IR.
- Добавление диапазонов на существующей площадке через порты APX12-0727-1868IR.
Технические характеристики
Массив R1/R2: 2×690–960 МГц
| Параметр | 690–792 МГц | 792–880 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ± 45 | ||
| Усиление во всём диапазоне наклонов, дБи | 14,1 ± 0,6 | 14,4 ± 0,6 | 15,0 ± 0,6 |
| Коэффициент усиления, дБи | 14,2 | 14,5 | 15,1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 65 ± 6° | 65 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16,5 ± 1,2° | 14,8 ± 1,3° | 13,4 ± 1,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 23 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 22 | более 20 | более 20 |
| Подавление первого бокового лепестка, дБ | более 13 | более 13 | более 12 |
Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц
| Параметр | 1710–1880 МГц | 1880–2170 МГц | 2300–2490 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 17,0 ± 0,6 | 17,5 ± 0,6 | 17,9 ± 0,6 | 18,1 ± 0,6 |
| Коэффициент усиления, дБи | 17,1 | 17,6 | 18,0 | 18,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 5° | 66 ± 6° | 62 ± 6° | 58 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,4 ± 0,5° | 6,7 ± 0,6° | 5,6 ± 0,5° | 5,2 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 29 | более 26 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 20 | более 20 | более 23 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–16° |
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥25 |
| Развязка между входами, дБ | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 (R1, R2); 200 (Y1, Y2, Y3 ,Y4) Вт |
| Протокол RET | встроенный RET (AISG2.0/3GPP) |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1485 × 500 × 160 мм |
| Размеры упаковки | 1760 × 615 × 290 мм |
| Масса антенны | 29 кг |
| Масса монтажного комплекта | 6,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1076 / 278 / 1076 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+60 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APX12-0727-1868IR: 690–960 МГц и 1710–2690 МГц.
- Усиление APX12-0727-1868IR — 18,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX12-0727-1868IR: в горизонтальной плоскости 66°, в вертикальной 16,5 ± 1,2° / 14,8 ± 1,3° / 13,4 ± 1,4°.
- Наклон луча APX12-0727-1868IR: 2–16° / 2–12°.
- Разъёмы APX12-0727-1868IR — 12×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX12-0727-1868IR: ветровая нагрузка 1076 / 278 / 1076 Н.
- Габариты и масса APX12-0727-1868IR: 1485 × 500 × 160 мм, 29 кг.
Поставка и документы
Поставляем KADAMM APX12-0727-1868IR по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APX12-0727-1868IR?
Рабочая полоса APX12-0727-1868IR — 690–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у APX12-0727-1868IR?
12×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у APX12-0727-1868IR?
18,2 дБи. Ширина луча — 66°.
