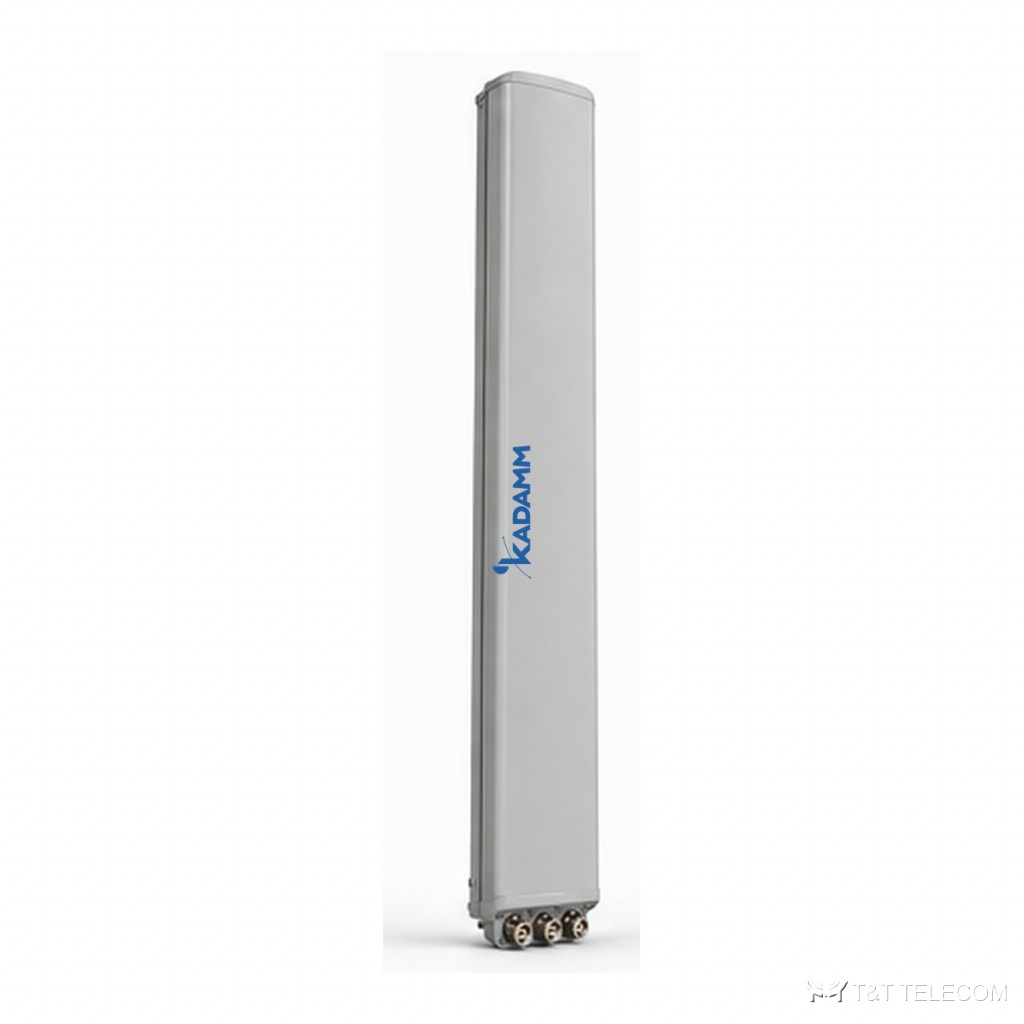

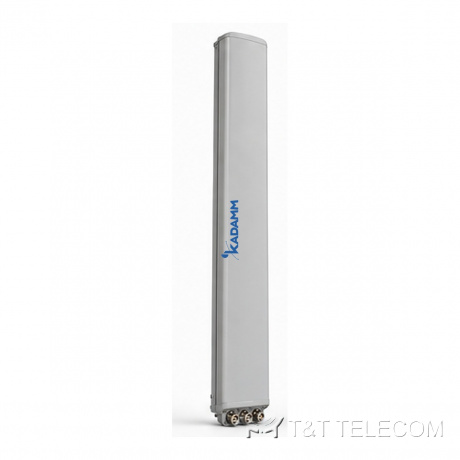

KADAMM APX12-0727-1865IR — секторная антенна базовой станции 690–960/1695–2690 МГц, 18 дБи, 12 портов
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX12-0727-1865IR — секторная панельная антенна для базовой станции. Задача APX12-0727-1865IR — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные APX12-0727-1865IR: полоса 690–960 МГц и 1710–2690 МГц; усиление 18,4 дБи; ширина луча 63°; поляризация ±45°; разъёмы 4.3-10; мощность до 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт.
Где применяют
- Через APX12-0727-1865IR работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX12-0727-1865IR.
- Добавление диапазонов на существующей площадке через порты APX12-0727-1865IR.
Технические характеристики
Массив R1/R2: 2×690–960 МГц
| Параметр | 690–792 МГц | 792–880 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ± 45 | ||
| Усиление во всём диапазоне наклонов, дБи | 15,3 ± 0,9 | 15,8 ± 0,9 | 16,3 ± 0,9 |
| Коэффициент усиления, дБи | 15,4 | 15,9 | 16,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 62 ± 4° | 63 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,1 ± 0,9° | 10 ± 0,9° | 8,9 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 22 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 21 | более 21 |
| Подавление первого бокового лепестка, дБ | более 15 | более 15 | более 16 |
| Электрический наклон | 2–12° | ||
Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц
| Параметр | 1710–1880 МГц | 1880–2170 МГц | 2300–2490 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ± 45 | |||
| Усиление во всём диапазоне наклонов, дБи | 16,9 ± 0,5 | 17,4 ± 0,5 | 17,7 ± 0,5 | 18,3 ± 0,5 |
| Коэффициент усиления, дБи | 17,1 | 17,5 | 17,9 | 18,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6° | 65 ± 4° | 62 ± 6° | 57 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,3 ± 0,5° | 6,5 ± 0,5° | 5,5 ± 0,5° | 5,1 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 25 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 21 | более 21 | более 21 |
| Подавление первого бокового лепестка, дБ | более 14 | более 14 | более 14 | более 13 |
| Электрический наклон | 2–12° | |||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥25 |
| Развязка между входами, дБ | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт |
| Протокол RET | встроенный RET (AISG2.0/3GPP) |
| Грозозащита | Заземление по постоянному току |
Исполнения
| Артикул | Разъём | Масса, кг |
|---|---|---|
| KADAMM APX12-0727-1865IR | 12×розетка 4.3-10 | 33,8 |
| KADAMM APX12-0727-1865IR-2 | 12 × розетка 4.3-10 | 35,3 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 1985 × 500 × 160 мм |
| Размеры упаковки | 2260 × 615 × 290 мм |
| Масса антенны | 33,8–35,3 кг |
| Масса монтажного комплекта | 33,8–35,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1480 / 364 / 1480 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+65 °C |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APX12-0727-1865IR: 690–960 МГц и 1710–2690 МГц.
- Усиление APX12-0727-1865IR — 18,4 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX12-0727-1865IR: в горизонтальной плоскости 63°, в вертикальной 11,1 ± 0,9° / 10 ± 0,9° / 8,9 ± 0,5°.
- Наклон луча APX12-0727-1865IR: 2–12°.
- Разъёмы APX12-0727-1865IR — 4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX12-0727-1865IR: ветровая нагрузка 1480 / 364 / 1480 Н.
- Габариты и масса APX12-0727-1865IR: 1985 × 500 × 160 мм, 33,8–35,3 кг.
Поставка и документы
KADAMM APX12-0727-1865IR поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у APX12-0727-1865IR?
4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у APX12-0727-1865IR?
18,4 дБи. Ширина луча — 63°.
Что нужно для подбора APX12-0727-1865IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX12-0727-1865IR.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM APX12-0727-1865IR — техническое описание 478.81 КБ
