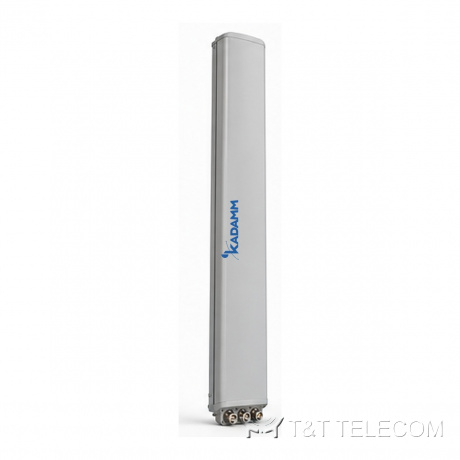

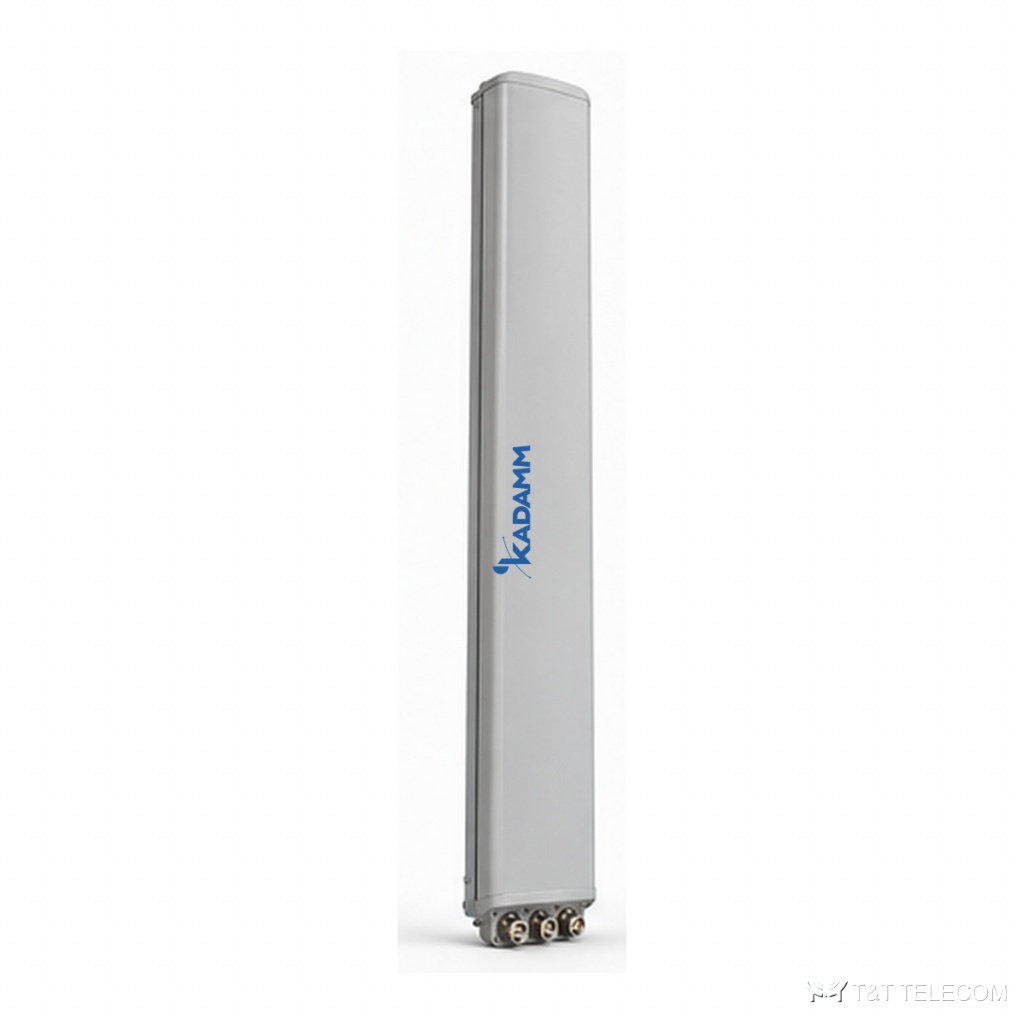

KADAMM APX12-0727-1863IR — секторная антенна базовой станции 690–960/1695–2690 МГц, 18,2 дБи, 12 портов
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APX12-0727-1863IR — секторная панельная антенна для базовой станции. Задача APX12-0727-1863IR — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные APX12-0727-1863IR: полоса 690–960 МГц и 1695–2690 МГц; усиление 18,2 дБи; ширина луча 60°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 250 (R1, R2) 200 (Y1, Y2, Y3, Y4) Вт.
Для каких задач
- Через APX12-0727-1863IR работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — APX12-0727-1863IR в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APX12-0727-1863IR.
Технические характеристики
Массив R1/R2: 2×690–960 МГц
| Параметр | 690–806 МГц | 806–880 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление во всём диапазоне наклонов, дБи | 15,5 ± 0,7 | 16,1 ± 0,7 | 16,5 ± 0,6 |
| Коэффициент усиления, дБи | 15,6 | 16,2 | 16,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 63 ± 6° | 60 ± 5° | 56 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,4 ± 0,7° | 7,8 ± 0,6° | 7,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | ||
| Подавление первого бокового лепестка, дБ | более 16 | ||
| Электрический наклон | 2–12° | ||
Массив Y1/Y3: 2×1695–2690 МГц
| Параметр | 1695–1880 МГц | 1850–1990 МГц | 1920–2170 МГц | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление во всём диапазоне наклонов, дБи | 16,5 ± 0,9 | 17,1 ± 0,7 | 17,3 ± 0,8 | 17,7 ± 0,6 | 18,1 ± 0,8 |
| Коэффициент усиления, дБи | 16,6 | 17,2 | 17,4 | 17,8 | 18,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 9° | 62 ± 5° | 63 ± 6° | 57 ± 5° | 57 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,7° | 6,4 ± 0,5° | 6,1 ± 0,6° | 5,4 ± 0,5° | 4,9 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | ||||
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 16 | более 17 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | ||||
| Электрический наклон | 2–12° | ||||
Массив Y2/Y4: 2×1695–2690 МГц
| Параметр | 1695–1880 МГц | 1850–1990 МГц | 1920–2170 МГц | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление во всём диапазоне наклонов, дБи | 16,1 ± 0,7 | 16,7 ± 0,8 | 16,9 ± 0,8 | 17,2 ± 0,7 | 17,7 ± 0,9 |
| Коэффициент усиления, дБи | 16,2 | 16,8 | 17,0 | 17,3 | 17,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 8° | 62 ± 5° | 63 ± 5° | 55 ± 5° | 57 ± 9° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,6° | 6,5 ± 0,5° | 6,2 ± 0,6° | 5,4 ± 0,5° | 5,0 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 26 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 16 | более 17 | более 16 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | ||||
| Электрический наклон | 2–12° | ||||
Общие параметры
| Параметр | Значение |
|---|---|
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥26 (R1, R2), ≥28 (R1, Y1, Y2, Y3, Y4) |
| Развязка между входами, дБ | ≥26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 (R1, R2) 200 (Y1, Y2, Y3, Y4) Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 2750 × 467 × 167 мм |
| Размеры упаковки | 2870 × 542 × 292 мм |
| Масса антенны | 40 кг |
| Масса монтажного комплекта | 5,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1185 / 525 / 1325 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø50–Ø125 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APX12-0727-1863IR: 690–960 МГц и 1695–2690 МГц.
- Усиление APX12-0727-1863IR — 18,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX12-0727-1863IR: в горизонтальной плоскости 60°, в вертикальной 8,4 ± 0,7° / 7,8 ± 0,6° / 7,4 ± 0,5°.
- Наклон луча APX12-0727-1863IR: 2–12°.
- Разъёмы APX12-0727-1863IR — 12×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX12-0727-1863IR: Ø50–Ø125 мм; ветровая нагрузка 1185 / 525 / 1325 Н.
- Габариты и масса APX12-0727-1863IR: 2750 × 467 × 167 мм, 40 кг.
Поставка и документы
KADAMM APX12-0727-1863IR поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора APX12-0727-1863IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX12-0727-1863IR.
Какие частоты поддерживает APX12-0727-1863IR?
Рабочая полоса APX12-0727-1863IR — 690–960 МГц и 1695–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у APX12-0727-1863IR?
12×4.3-10. Другие исполнения — уточняйте при заказе.
