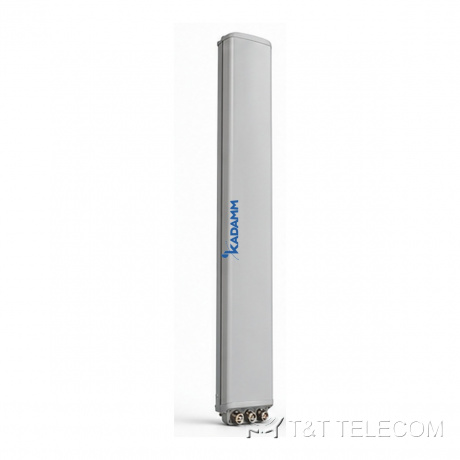

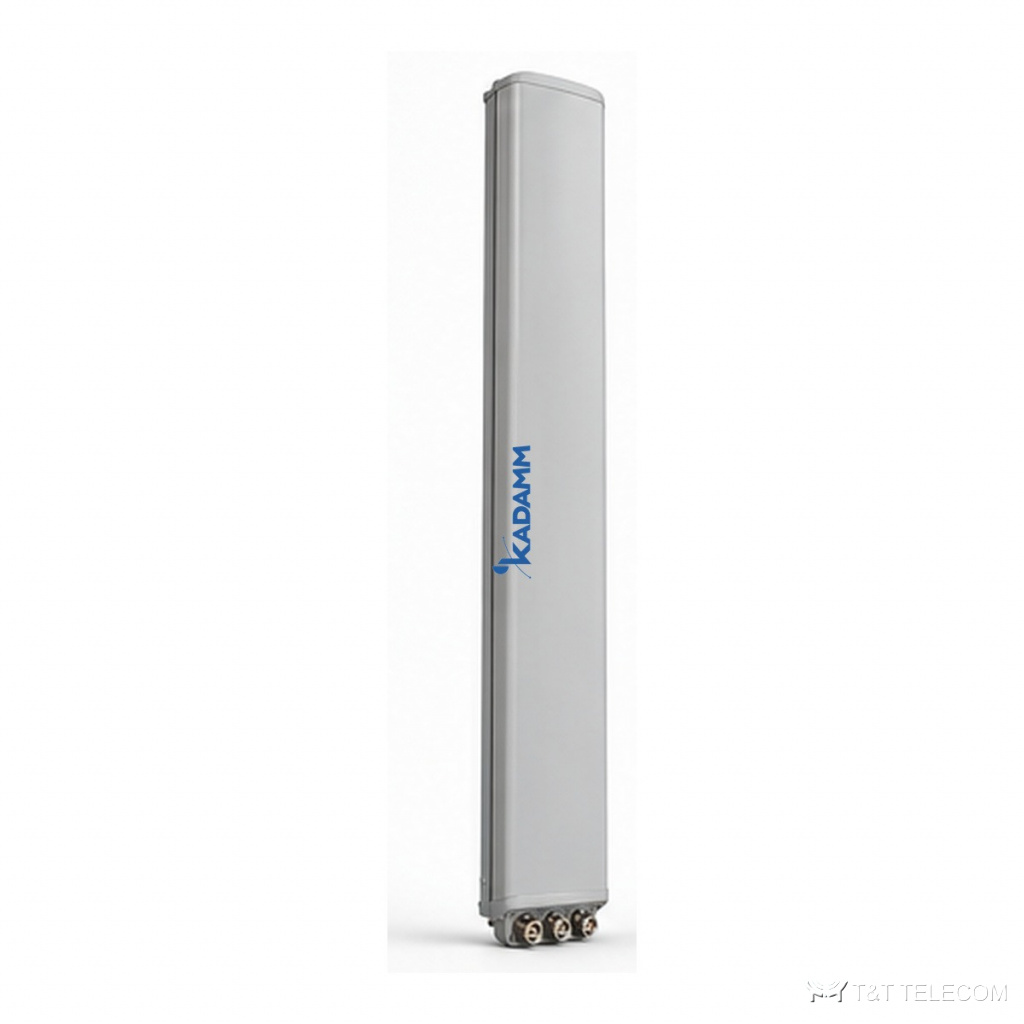

KADAMM APX12-0727-1766IR — секторная антенна базовой станции 690–960/2300–2690 МГц, 17 дБи, 12 портов
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX12-0727-1766IR — антенна базовой станции с массивами FDD и TDD в одном корпусе. APX12-0727-1766IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры APX12-0727-1766IR: полоса 2300–2690 МГц и 690–960 МГц; усиление 17,1 дБи; ширина луча 68°; поляризация ±45°; разъёмы 12×N; мощность до 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт.
Для каких задач
- Диапазоны APX12-0727-1766IR: LTE 700 / 800, GSM-900 и LTE-900, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — APX12-0727-1766IR в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APX12-0727-1766IR.
Технические характеристики
Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|
TDD: одноколонный луч
| Параметр | 2300–2690 МГц |
|---|---|
| Коэффициент усиления, дБи | 15,3 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 95 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,7 ± 0,7° |
TDD: широковещательный луч (BCH) 65°
| Параметр | 2300–2690 МГц |
|---|---|
| Коэффициент усиления, дБи | 16,4 ± 1,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 13° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,6 ± 0,6° |
TDD: сервисный луч
| Параметр | 2300–2690 МГц |
|---|---|
| Усиление луча на 0°, дБи | 19,7 ± 1,0 |
| Ширина луча на 0° по уровню −3 дБ | 27° |
| Подавление боковых лепестков луча на 0°, дБ | более 16 |
Массив R1/R2: 2×690–960 МГц
| Параметр | 690–803 МГц | 791–862 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ± 45 | ||
| Усиление во всём диапазоне наклонов, дБи | 16,0 ± 0,7 | 16,6 ± 0,7 | 17,0 ± 0,6 |
| Коэффициент усиления, дБи | 16,1 | 16,7 | 17,1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 7° | 61 ± 6° | 61 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,8° | 8,1 ± 0,5° | 7,2 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | |||
| Поляризационная развязка (кроссполяризационная), дБ | |||
| Подавление первого бокового лепестка, дБ | |||
| Электрический наклон | 2–12° | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥25 |
| Развязка между входами, дБ | ≥25 (R1, R2); |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × 7/ 16, розетка, калибровочный порт: 1 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 2560 × 469 × 185 мм |
| Размеры упаковки | 2850 × 535 × 247 мм |
| Масса антенны | 40 кг |
| Масса монтажного комплекта | 6,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1440 / 521 / 1528 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø50–Ø110 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APX12-0727-1766IR: 2300–2690 МГц и 690–960 МГц.
- Коэффициент усиления APX12-0727-1766IR — 17,1 дБи; больше усиление — уже луч.
- Ширина луча APX12-0727-1766IR: в горизонтальной плоскости 68°, в вертикальной 5,7 ± 0,7°.
- Наклон луча APX12-0727-1766IR: 2–12°.
- Под разъёмы APX12-0727-1766IR (12×N) подбирают джамперы и переходы.
- Монтаж APX12-0727-1766IR: Ø50–Ø110 мм; ветровая нагрузка 1440 / 521 / 1528 Н.
- Габариты и масса APX12-0727-1766IR: 2560 × 469 × 185 мм, 40 кг.
Поставка и документы
Поставляем KADAMM APX12-0727-1766IR по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у APX12-0727-1766IR?
12×N. Другие исполнения — уточняйте при заказе.
Какое усиление у APX12-0727-1766IR?
17,1 дБи. Ширина луча — 68°.
Как крепится APX12-0727-1766IR?
Ø.50–Ø110 мм
