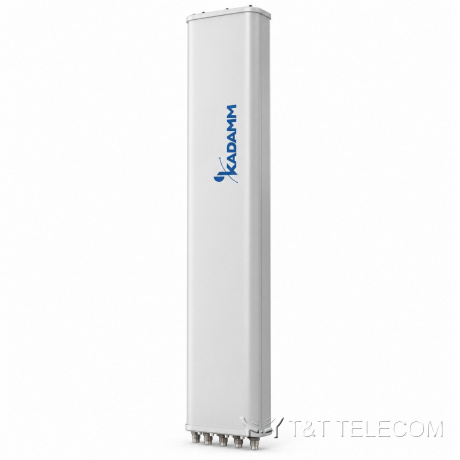

KADAMM APX10-0727-1668IR — секторная антенна базовой станции 690–2690 МГц, 15,6 дБи, 10 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

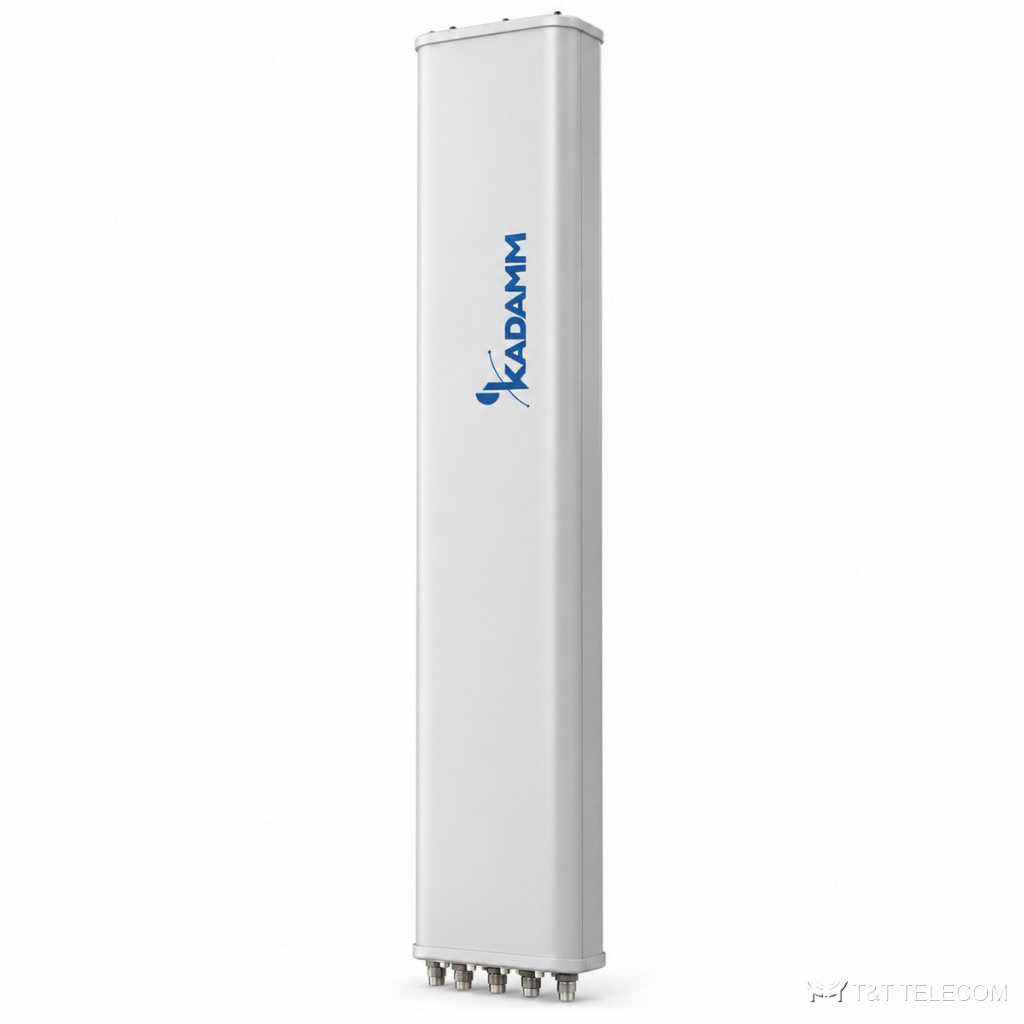

KADAMM APX10-0727-1668IR — секторная панельная антенна для базовой станции. На мачте или крыше APX10-0727-1668IR закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры APX10-0727-1668IR: полоса 690–960 МГц и 1710–2690 МГц; усиление 15,6 дБи; ширина луча 66°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 250 Вт / 200 Вт.
Область применения
- Диапазоны APX10-0727-1668IR: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — APX10-0727-1668IR в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APX10-0727-1668IR.
Технические характеристики
Система 690–960 МГц
| Параметр | 690–896 МГц | 870–960 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 15 ± 0,6 | 15,6 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,6 ± 1,5° | 9,5 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 | |
Система 4×1710–2690 МГц
| Параметр | 1710–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 15,4 ± 0,8 | 15,6 ± 0,8 | 15,3 ± 0,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 64 ± 6° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,8 ± 0,7° | 8,8 ± 0,7° | 7,7 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами, дБ | ≥26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт / 200 Вт |
| Блок RET | KRCU20D |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 10 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1990 × 396 × 190 мм |
| Размеры упаковки | 2240 × 490 × 320 мм |
| Масса антенны | 26,4 кг |
| Масса монтажного комплекта | 4,2 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APX10-0727-1668IR — 690–960 МГц и 1710–2690 МГц.
- Коэффициент усиления APX10-0727-1668IR — 15,6 дБи; больше усиление — уже луч.
- Ширина луча APX10-0727-1668IR: в горизонтальной плоскости 66°, в вертикальной 10,6 ± 1,5° / 9,5 ± 0,7°.
- Наклон луча APX10-0727-1668IR: 2–12°.
- Разъёмы APX10-0727-1668IR — 10×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX10-0727-1668IR: Ø50–Ø115 мм.
- Габариты и масса APX10-0727-1668IR: 1990 × 396 × 190 мм, 26,4 кг.
Поставка и документы
KADAMM APX10-0727-1668IR поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора APX10-0727-1668IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX10-0727-1668IR.
Какие частоты поддерживает APX10-0727-1668IR?
Рабочая полоса APX10-0727-1668IR — 690–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у APX10-0727-1668IR?
10×4.3-10. Другие исполнения — уточняйте при заказе.
