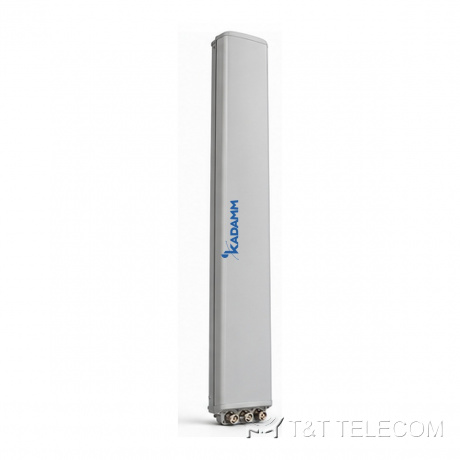

KADAMM APX-1727-1890IR — секторная антенна базовой станции 1710–2690 МГц, 17,5 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

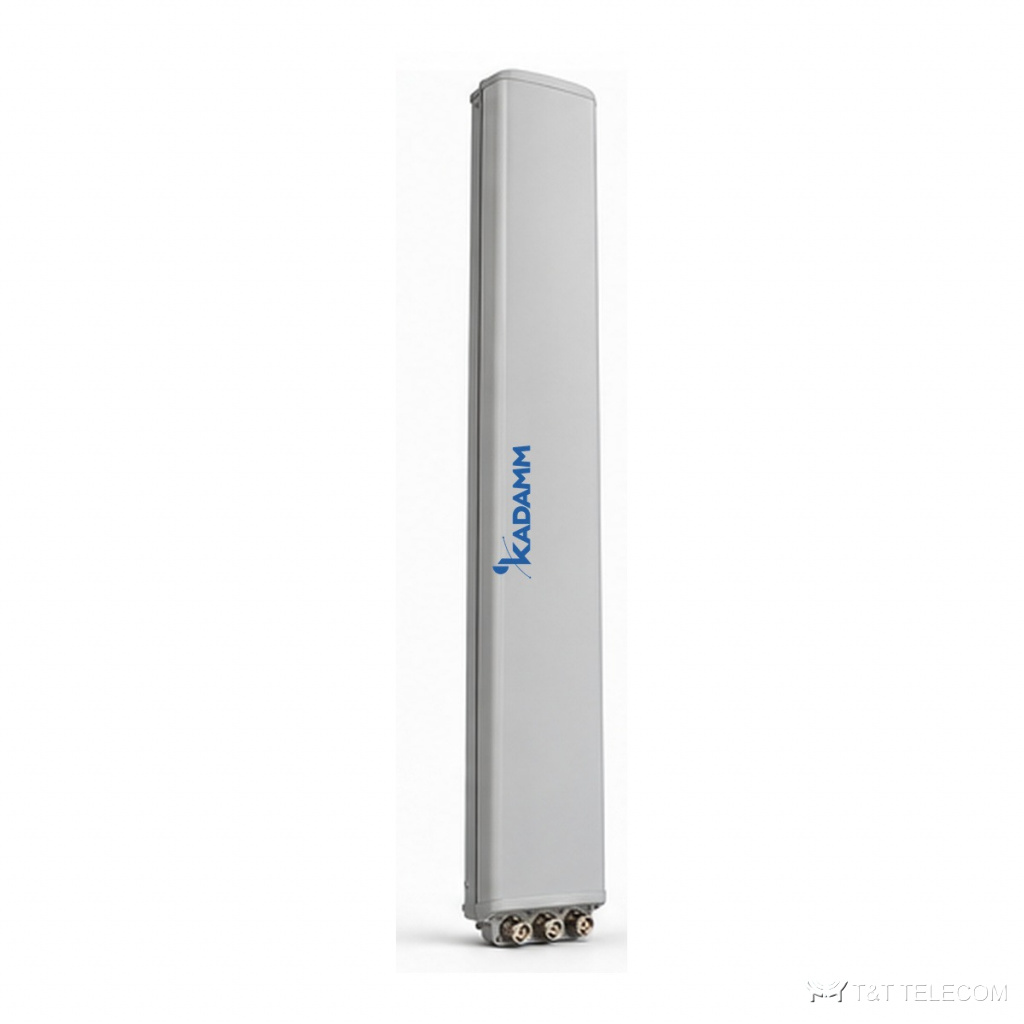

Модель KADAMM APX-1727-1890IR — секторная панельная антенна для базовой станции. На мачте или крыше APX-1727-1890IR закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о APX-1727-1890IR: полоса 1710–2690 МГц; усиление 17,5 дБи; ширина луча 90°; поляризация ±45°; разъёмы 2×N; мощность до 200 Вт.
Для каких задач
- Диапазоны APX-1727-1890IR: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — APX-1727-1890IR.
- Модернизация площадок: замена старых антенн на APX-1727-1890IR без смены опоры.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2500 МГц | 2490–2690 МГц |
|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | ||
| Коэффициент усиления, дБи | 16,5 ± 0,5 | 17 ± 0,5 | 17,5 ± 0,5 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | ||
| Поляризация | ±45° | ||
| Электрический наклон | 2–12° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами, дБ | ≥26 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 200 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1550 × 160 × 81 мм |
| Размеры упаковки | 1780 × 280 × 160 мм |
| Масса антенны | 6,4 кг |
| Масса монтажного комплекта | 2,8 кг |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø110 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APX-1727-1890IR: 1710–2690 МГц.
- Усиление APX-1727-1890IR — 17,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX-1727-1890IR: в горизонтальной плоскости 90°.
- Наклон луча APX-1727-1890IR: 2–12°.
- Разъёмы APX-1727-1890IR — 2×N; кабельные сборки готовят под них заранее.
- Монтаж APX-1727-1890IR: Ø50–Ø110 мм.
- Габариты и масса APX-1727-1890IR: 1550 × 160 × 81 мм, 6,4 кг.
Поставка и документы
Поставляем KADAMM APX-1727-1890IR по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора APX-1727-1890IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX-1727-1890IR.
Какие частоты поддерживает APX-1727-1890IR?
Рабочая полоса APX-1727-1890IR — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у APX-1727-1890IR?
2×N. Другие исполнения — уточняйте при заказе.
