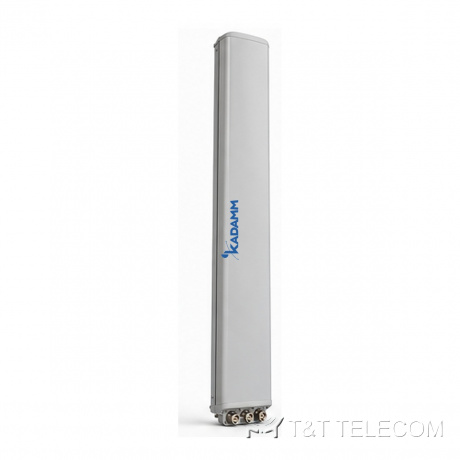

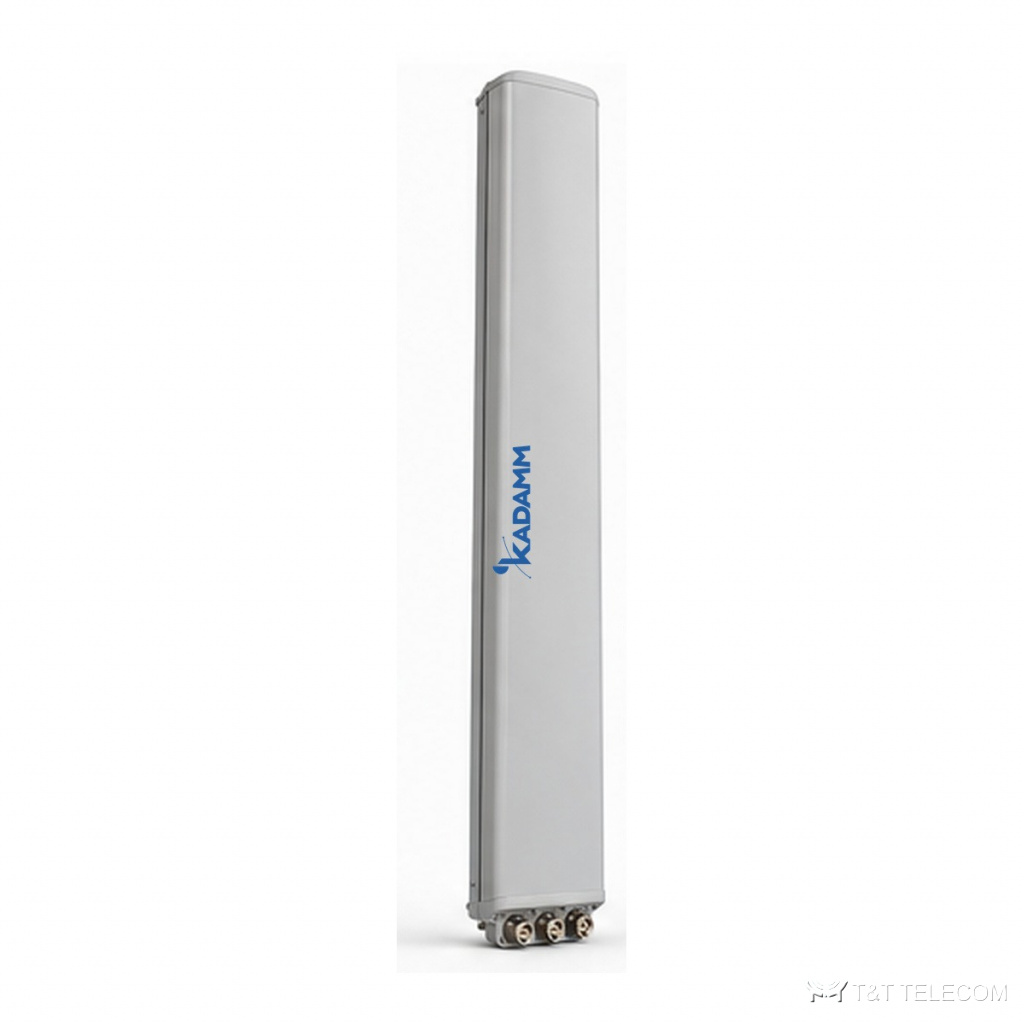

KADAMM APX-1727-1868: секторная панельная антенна для базовой станции. Задача APX-1727-1868 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о APX-1727-1868: полоса 1710–2690 МГц; усиление 18,2 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×7-16 DIN; мощность до 300 Вт.
Область применения
- Диапазоны APX-1727-1868: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — APX-1727-1868 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на APX-1727-1868 без смены опоры.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | |||
| Коэффициент усиления, дБи | 17,3 | 17,8 | 18,2 | 18 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5° | |||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | |||
| Подавление первого бокового лепестка, дБ | ≥14 (по наклону 0/4/8/12°: 16/15/15/14) | |||
| Поляризация | ±45° | |||
| Электрический наклон | 0–12° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 300 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1400 × 160 × 80 мм |
| Размеры упаковки | 1600 × 210 × 165 мм |
| Масса антенны | 12 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø80 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APX-1727-1868: 1710–2690 МГц.
- Усиление APX-1727-1868 — 18,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX-1727-1868: в горизонтальной плоскости 65°, в вертикальной 7,5°.
- Наклон луча APX-1727-1868: 0–12°.
- Под разъёмы APX-1727-1868 (2×7-16 DIN) подбирают джамперы и переходы.
- Монтаж APX-1727-1868: Ø50–Ø80 мм.
- Габариты и масса APX-1727-1868: 1400 × 160 × 80 мм, 12 кг.
Поставка и документы
Поставляем KADAMM APX-1727-1868 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APX-1727-1868?
Рабочая полоса APX-1727-1868 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у APX-1727-1868?
2×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у APX-1727-1868?
18,2 дБи. Ширина луча — 65°.
