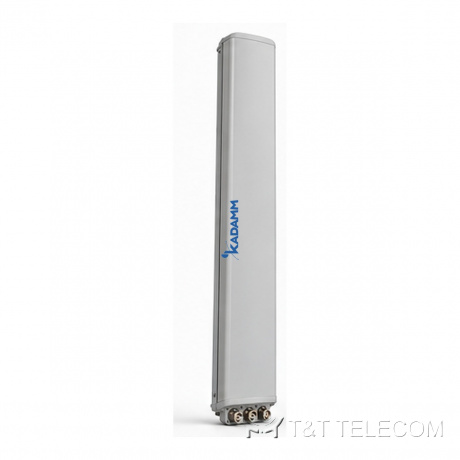

KADAMM APX-1727-1868-2 — секторная антенна базовой станции 1710–2690 МГц, 17,6 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

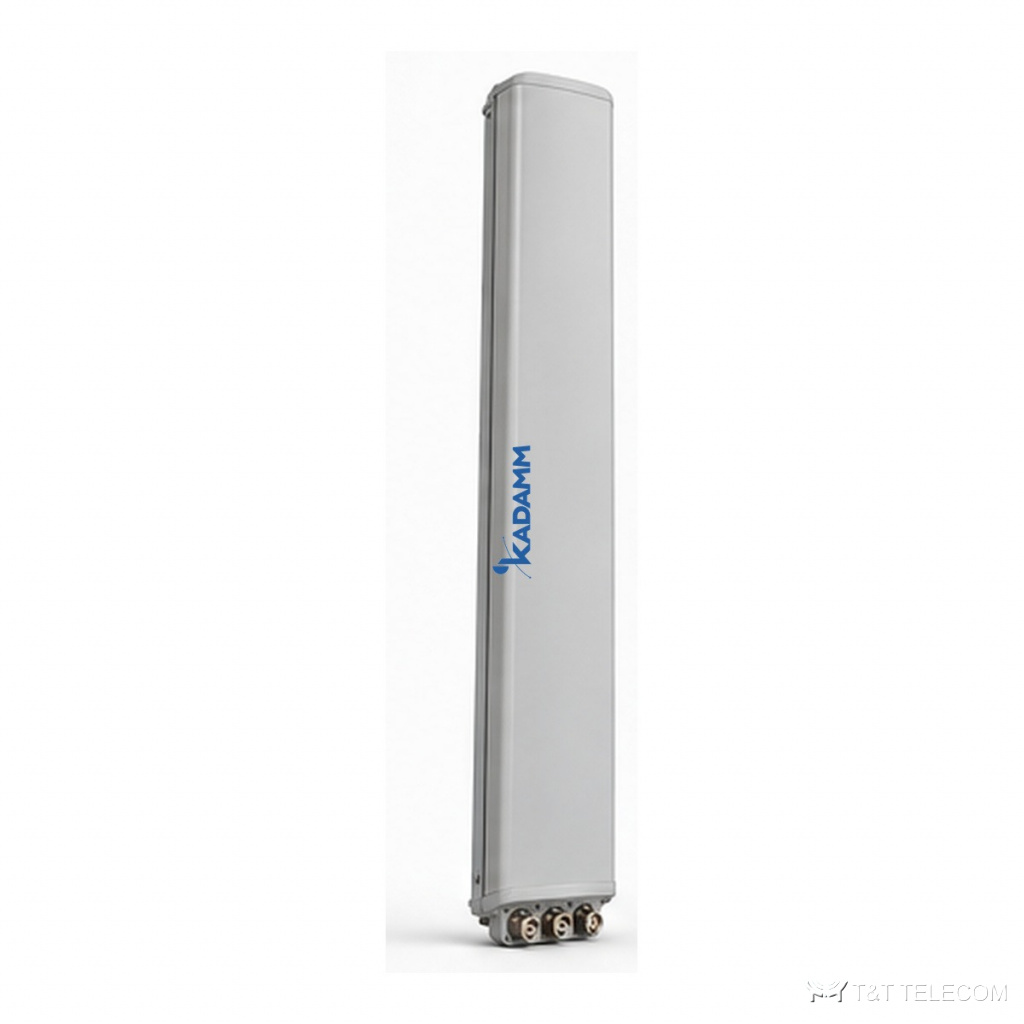

KADAMM APX-1727-1868-2 — секторная панельная антенна для базовой станции. Задача APX-1727-1868-2 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные APX-1727-1868-2: полоса 1710–2690 МГц; усиление 17,6 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×7-16 DIN; мощность до 300 Вт.
Для каких задач
- Диапазоны APX-1727-1868-2: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — APX-1727-1868-2.
- Добавление диапазонов на существующей площадке через порты APX-1727-1868-2.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | |||
| Коэффициент усиления, дБи | 17,1 | 17,3 | 17,5 | 17,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5° | |||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | |||
| Подавление первого бокового лепестка, дБ | ≥14 (по наклону 10/14/18/22°: 16/15/15/14) | |||
| Поляризация | ±45° | |||
| Электрический наклон | 10–22° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 300 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1400 × 160 × 80 мм |
| Размеры упаковки | 1600 × 210 × 165 мм |
| Масса антенны | 12 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø110 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой APX-1727-1868-2 — 1710–2690 МГц.
- Коэффициент усиления APX-1727-1868-2 — 17,6 дБи; больше усиление — уже луч.
- Ширина луча APX-1727-1868-2: в горизонтальной плоскости 65°, в вертикальной 7,5°.
- Наклон луча APX-1727-1868-2: 10–22°.
- Под разъёмы APX-1727-1868-2 (2×7-16 DIN) подбирают джамперы и переходы.
- Монтаж APX-1727-1868-2: Ø50–Ø110 мм.
- Габариты и масса APX-1727-1868-2: 1400 × 160 × 80 мм, 12 кг.
Поставка и документы
Поставляем KADAMM APX-1727-1868-2 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APX-1727-1868-2?
Рабочая полоса APX-1727-1868-2 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у APX-1727-1868-2?
2×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у APX-1727-1868-2?
17,6 дБи. Ширина луча — 65°.
