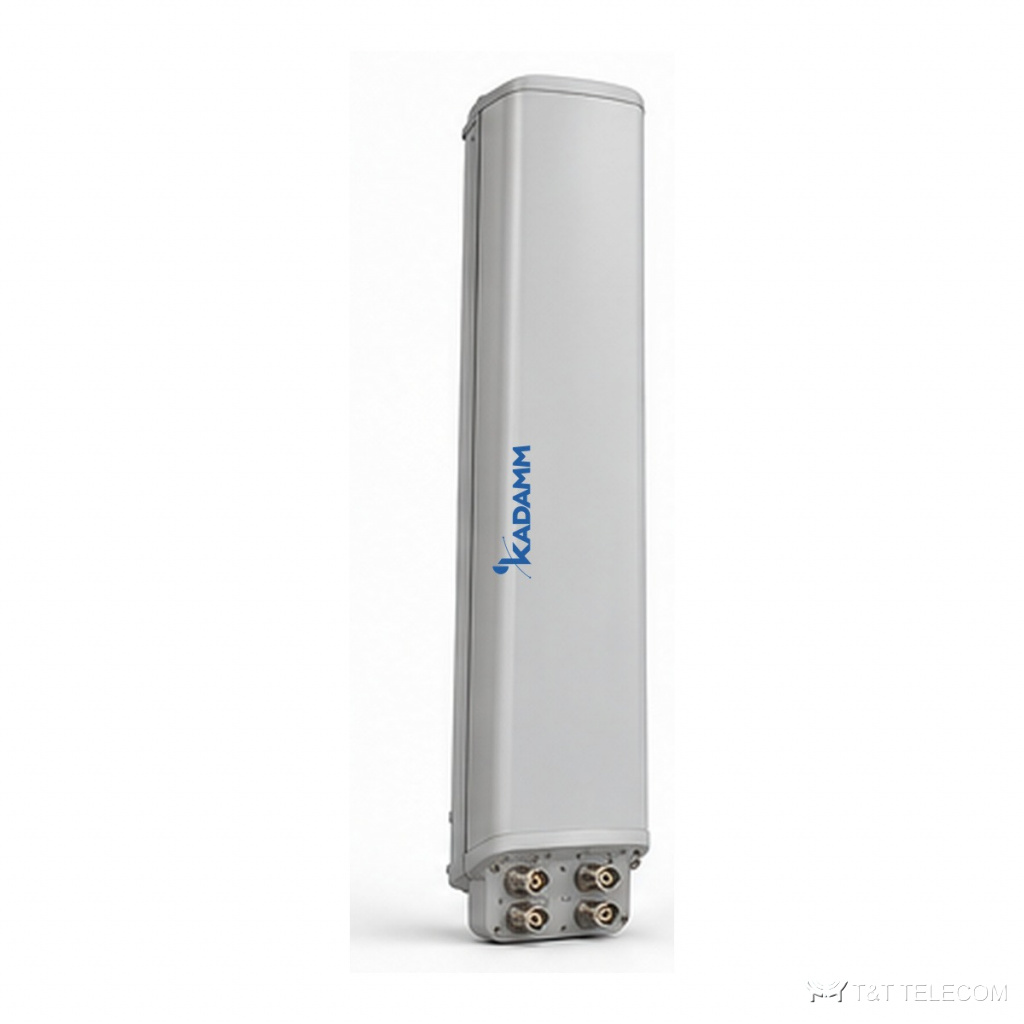

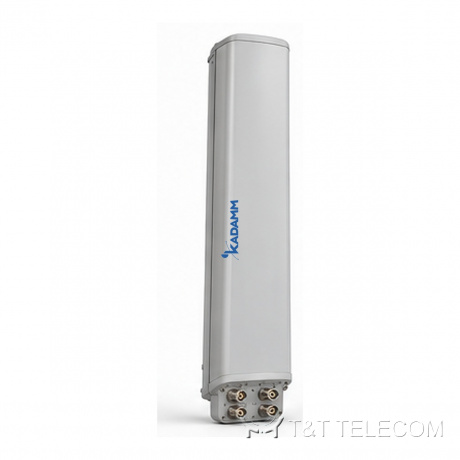

KADAMM APX-1727-1865IR — секторная антенна базовой станции 1695–2690 МГц, 17,8 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX-1727-1865IR: секторная панельная антенна для базовой станции. APX-1727-1865IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о APX-1727-1865IR: полоса 1695–2690 МГц; усиление 17,8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×7-16 DIN; мощность до 200 Вт.
Где применяют
- Диапазоны APX-1727-1865IR: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — APX-1727-1865IR в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APX-1727-1865IR.
Технические характеристики
| Параметр | 1695–1880 МГц | 1850–1990 МГц | 1920–2200 МГц | 2170–2500 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 1695–2690 МГц | ||||
| Коэффициент усиления, дБи | 16,5 | 16,8 | 17 | 17,8 | 17,5 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | ||||
| Поляризация | ±45° | ||||
| Электрический наклон | 0–10° | ||||
| КСВН | ≤1,5 | ||||
| Развязка между входами, дБ | ≥26 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 200 Вт | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Размеры (В × Ш × Г) | 1290 × 160 × 81 мм |
| Размеры упаковки | 1520 × 280 × 160 мм |
| Масса антенны | 5,8 кг |
| Масса монтажного комплекта | 2,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 253 / 116 / 266 Н |
| Материал радома | Стеклопластик |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø110 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APX-1727-1865IR: 1695–2690 МГц.
- Усиление APX-1727-1865IR — 17,8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX-1727-1865IR: в горизонтальной плоскости 65°.
- Наклон луча APX-1727-1865IR: 0–10°.
- Разъёмы APX-1727-1865IR — 2×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж APX-1727-1865IR: Ø50–Ø110 мм; ветровая нагрузка 253 / 116 / 266 Н.
- Габариты и масса APX-1727-1865IR: 1290 × 160 × 81 мм, 5,8 кг.
Поставка и документы
Поставляем KADAMM APX-1727-1865IR по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора APX-1727-1865IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX-1727-1865IR.
Какие частоты поддерживает APX-1727-1865IR?
Рабочая полоса APX-1727-1865IR — 1695–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у APX-1727-1865IR?
2×7-16 DIN. Другие исполнения — уточняйте при заказе.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM APX-1727-1865IR — техническое описание 1.67 МБ
