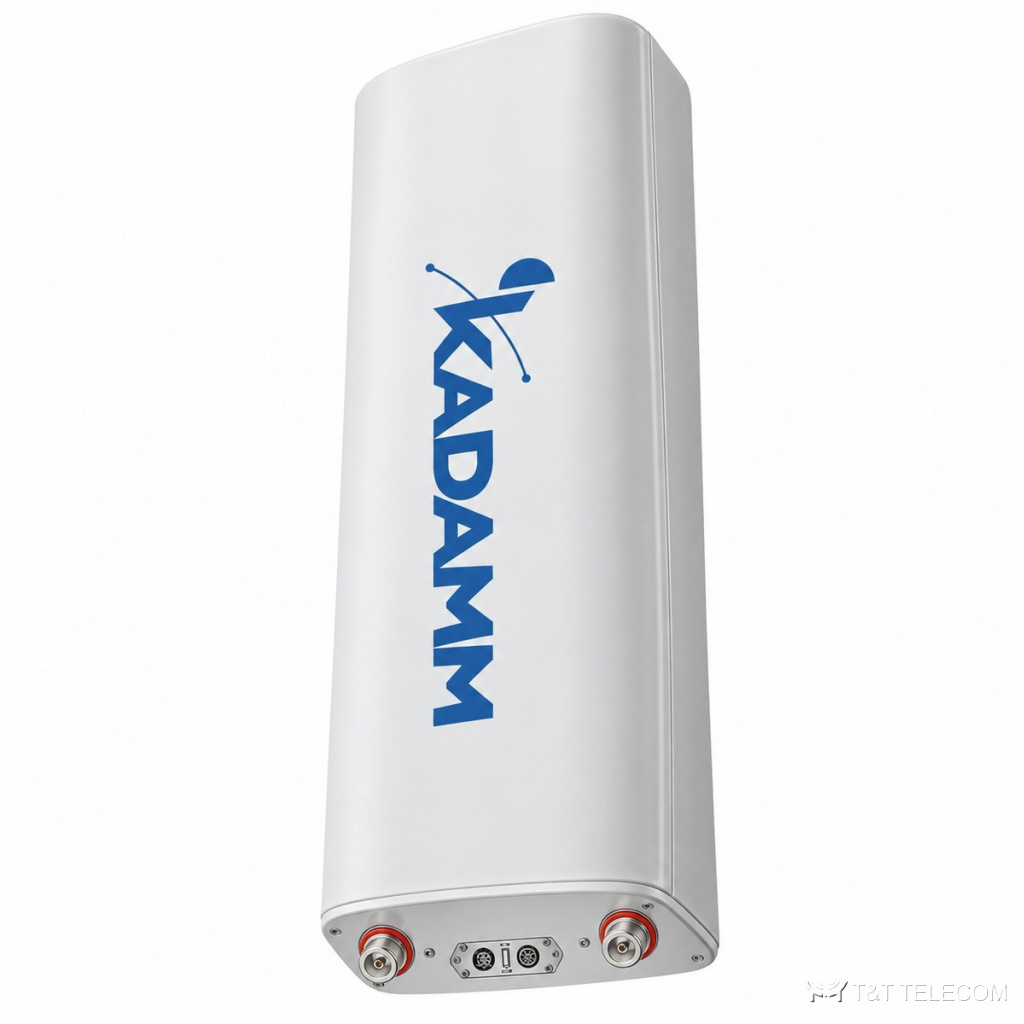

KADAMM APX-0910-1933 — секторная антенна базовой станции 880–960 МГц, 19,2 дБи, 2 порта
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APX-0910-1933 — секторная панельная антенна для базовой станции. На мачте или крыше APX-0910-1933 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные APX-0910-1933: полоса 880–960 МГц; усиление 19,2 дБи; ширина луча 33°; поляризация ±45°; разъёмы 2×7-16 DIN; мощность до 350 Вт.
Область применения
- Полоса APX-0910-1933 охватывает GSM-900 и LTE-900.
- Сельские и трассовые соты, где нужна дальность — APX-0910-1933.
- Модернизация площадок: замена старых антенн на APX-0910-1933 без смены опоры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 880–960 МГц |
| Коэффициент усиления, дБи | 19,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 33° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥10 |
| Поляризация | ±45° |
| Электрический наклон | 0–10° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | 26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−107 дБм |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 350 Вт |
| Блок RET | KRCU20D-1 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 450 × 145 мм |
| Размеры упаковки | 2210 × 540 × 250 мм |
| Масса антенны | 23 кг |
| Масса монтажного комплекта | 4,5 кг |
| Максимальная скорость ветра | 56 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой APX-0910-1933 — 880–960 МГц.
- Коэффициент усиления APX-0910-1933 — 19,2 дБи; больше усиление — уже луч.
- Ширина луча APX-0910-1933: в горизонтальной плоскости 33°, в вертикальной 9,5°.
- Наклон луча APX-0910-1933: 0–10°.
- Разъёмы APX-0910-1933 — 2×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж APX-0910-1933: Ø50–Ø115 мм.
- Габариты и масса APX-0910-1933: 1980 × 450 × 145 мм, 23 кг.
Поставка и документы
Поставляем KADAMM APX-0910-1933 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у APX-0910-1933?
2×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у APX-0910-1933?
19,2 дБи. Ширина луча — 33°.
Как крепится APX-0910-1933?
Ø.50–Ø115 мм
