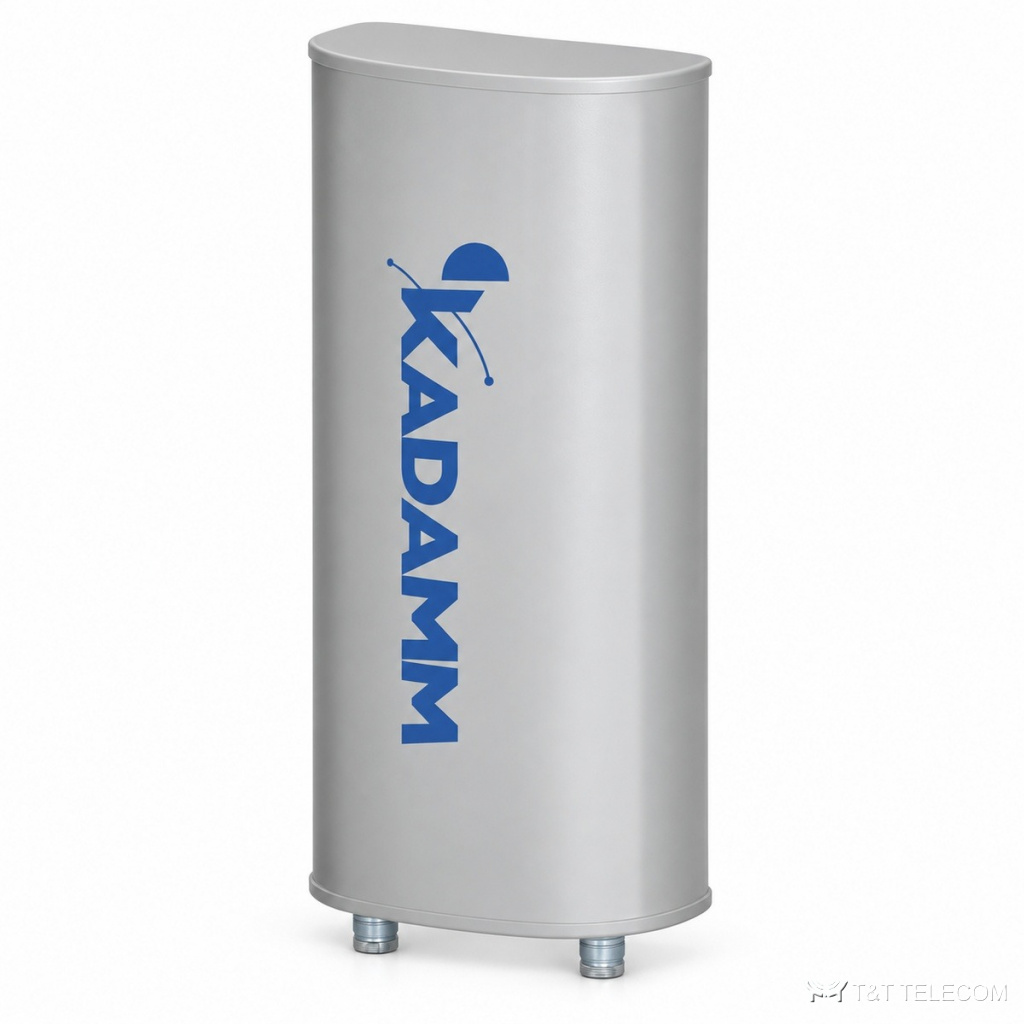

KADAMM APX-0827-1468 — секторная антенна базовой станции 790–2690 МГц, 13,8 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APX-0827-1468 — панельная антенна малой соты с фиксированным наклоном. APX-0827-1468 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные APX-0827-1468: полоса 790–2690 МГц; усиление 13,8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×7-16 DIN; мощность до 400 200 Вт.
Где применяют
- Полоса APX-0827-1468 охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX-0827-1468.
- Модернизация площадок: замена старых антенн на APX-0827-1468 без смены опоры.
Технические характеристики
| Параметр | 790–896 МГц | 870–960 МГц | 1710–1880 МГц | 1850–2170 МГц | 2170–2690 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 790–960 / 1710–2690 МГц | ||||
| Коэффициент усиления, дБи | 11,2 | 11,5 | 13,2 | 13,5 | 13,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | 65° | 65° | 64° | 62° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 34° | 30° | 17° | 15° | 13,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥22 / ≥23 | ||||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | ||||
| Подавление первого бокового лепестка, дБ | ≥13 / ≥15 | ||||
| Поляризация | ±45° | ||||
| Электрический наклон | 0° | ||||
| КСВН | ≤1,5 | ||||
| Развязка между входами, дБ | ≥28 ≥28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 400 200 Вт | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 600 × 320 × 110 мм |
| Размеры упаковки | 860 × 405 × 240 мм |
| Масса антенны | 9,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой APX-0827-1468 — 790–2690 МГц.
- Коэффициент усиления APX-0827-1468 — 13,8 дБи; больше усиление — уже луч.
- Ширина луча APX-0827-1468: в горизонтальной плоскости 65°, в вертикальной 34° / 30° / 17° / 15° / 13,5°.
- Наклон луча APX-0827-1468: 0°.
- Под разъёмы APX-0827-1468 (2×7-16 DIN) подбирают джамперы и переходы.
- Монтаж APX-0827-1468: Ø50–Ø115 мм.
- Габариты и масса APX-0827-1468: 600 × 320 × 110 мм, 9,5 кг.
В старых спецификациях APX-0827-1468 может значиться как KADAMM APXXB-8027-1365 — это та же антенна.
Поставка и документы
Поставляем KADAMM APX-0827-1468 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у APX-0827-1468?
2×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у APX-0827-1468?
13,8 дБи. Ширина луча — 65°.
Как крепится APX-0827-1468?
Ø.50–Ø115 мм
