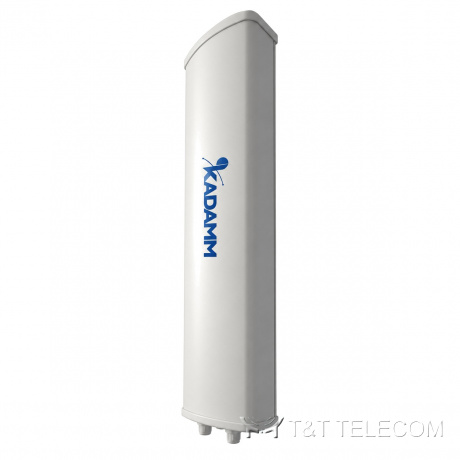

KADAMM APX-0809-1565AC — секторная панельная антенна 790–960 МГц, 15 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

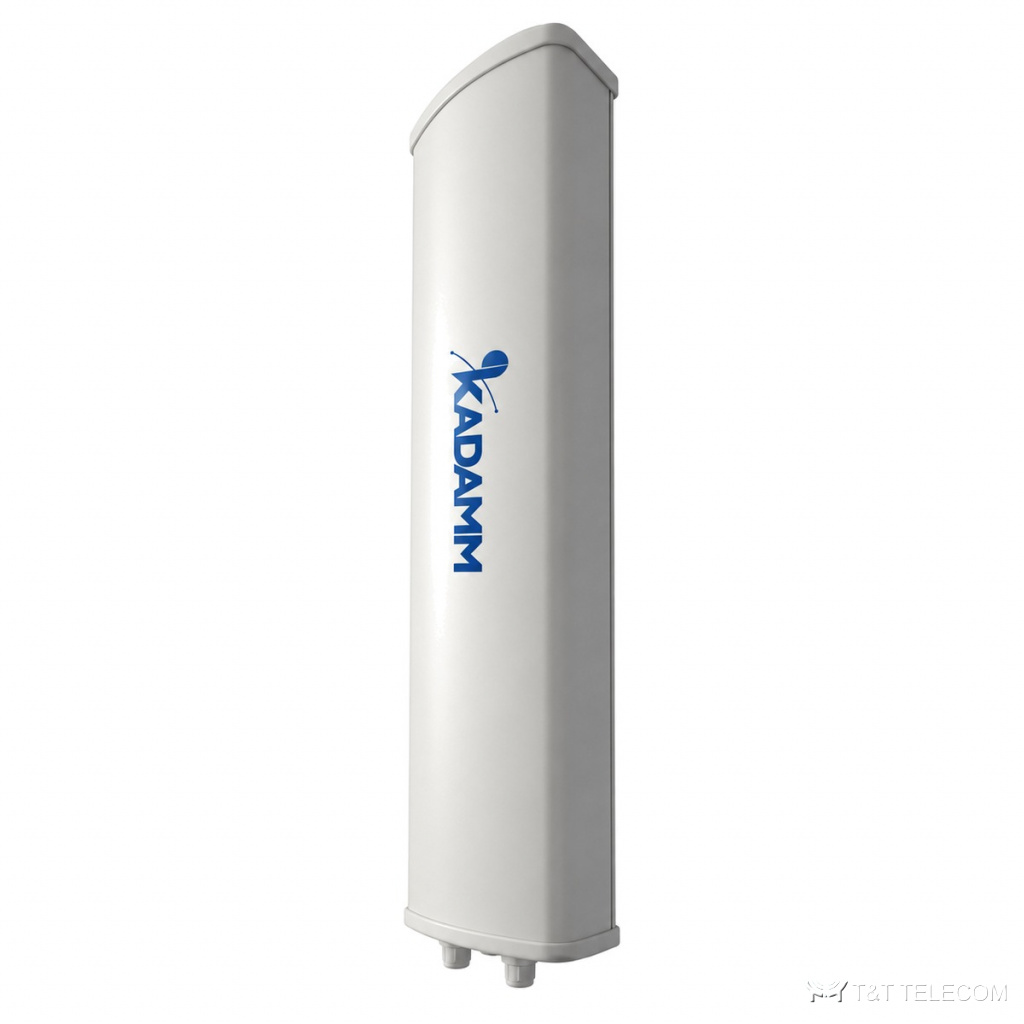

KADAMM APX-0809-1565AC: секторная панельная антенна для базовой станции. На мачте или крыше APX-0809-1565AC закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о APX-0809-1565AC: полоса 790–960 МГц; усиление 15 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до ≥300 Вт.
Где применяют
- Диапазоны APX-0809-1565AC: GSM-900 и LTE-900, ISM 868 МГц.
- Макросоты городских и пригородных сетей — APX-0809-1565AC в секторах базовой станции.
- Модернизация площадок: замена старых антенн на APX-0809-1565AC без смены опоры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–960 МГц |
| Коэффициент усиления, дБи | 15 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15 ± 3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 |
| Поляризация | ±45° |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥25 |
| Максимальная мощность на порт (при 50 °C) | ≥300 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1500 × 280 × 125 мм |
| Масса антенны | 12,6 кг |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Рабочая температура | −40…+60 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APX-0809-1565AC: 790–960 МГц.
- Коэффициент усиления APX-0809-1565AC — 15 дБи; больше усиление — уже луч.
- Ширина луча APX-0809-1565AC: в горизонтальной плоскости 65°, в вертикальной 15 ± 3°.
- Наклон луча APX-0809-1565AC: 0°.
- Под разъёмы APX-0809-1565AC (2×4.3-10) подбирают джамперы и переходы.
- Габариты и масса APX-0809-1565AC: 1500 × 280 × 125 мм, 12,6 кг.
Поставка и документы
KADAMM APX-0809-1565AC поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у APX-0809-1565AC?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у APX-0809-1565AC?
15 дБи. Ширина луча — 65°.
Что нужно для подбора APX-0809-1565AC?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX-0809-1565AC.
