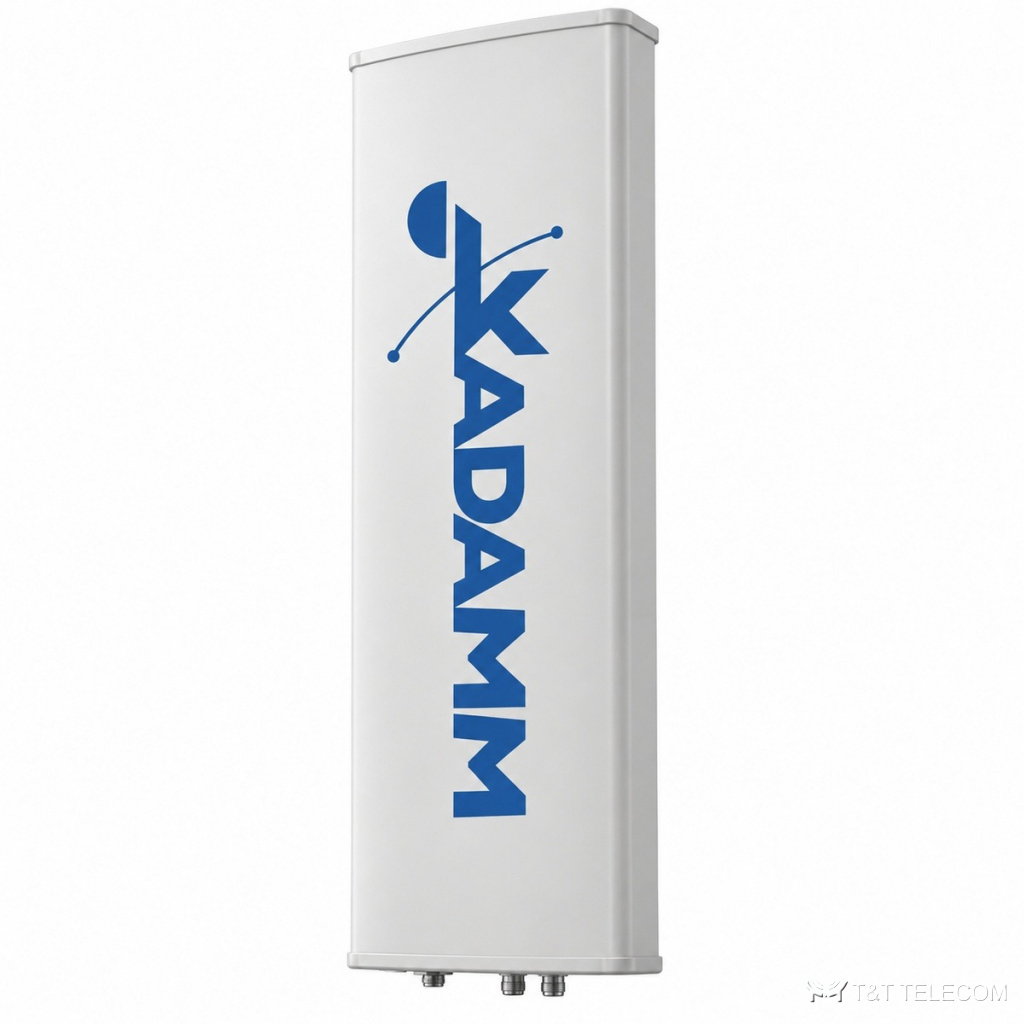

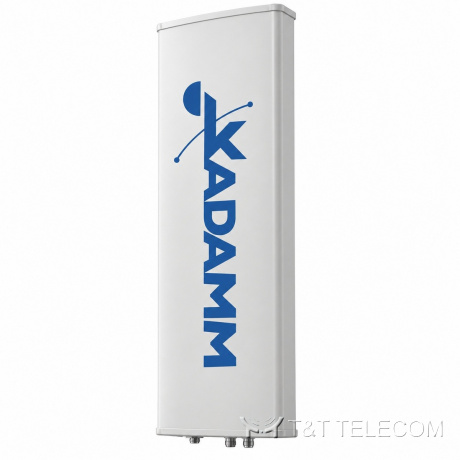

KADAMM APX-0710-2228IR — секторная антенна базовой станции 698–960 МГц, 22,2 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX-0710-2228IR — секторная панельная антенна для базовой станции. Задача APX-0710-2228IR — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные APX-0710-2228IR: полоса 698–960 МГц; усиление 22,2 дБи; ширина луча 25°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 250( при 50°C) Вт.
Область применения
- Через APX-0710-2228IR работают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX-0710-2228IR.
- Добавление диапазонов на существующей площадке через порты APX-0710-2228IR.
Технические характеристики
| Параметр | 698–806 МГц | 790–896 МГц | 870–960 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 МГц | ||
| Коэффициент усиления, дБи | 21 ± 0,6 | 21,6 ± 0,5 | 22,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 28,5 ± 2,5° | 25 ± 2° | 24 ± 2° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,5 ± 0,8° | 9,7 ± 0,8° | 8,8 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 при 0° (в пределах ±3°: не менее 8) | ||
| Поляризация | ±45° | ||
| Электрический наклон | 0–10° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами, дБ | ≥26 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 250( при 50°C) Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 2080 × 680 × 190 мм |
| Размеры упаковки | 2370 × 760 × 330 мм |
| Масса антенны | 36 кг |
| Масса монтажного комплекта | 6,2 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APX-0710-2228IR: 698–960 МГц.
- Коэффициент усиления APX-0710-2228IR — 22,2 дБи; больше усиление — уже луч.
- Ширина луча APX-0710-2228IR: в горизонтальной плоскости 25°, в вертикальной 10,5 ± 0,8° / 9,7 ± 0,8° / 8,8 ± 0,6°.
- Наклон луча APX-0710-2228IR: 0–10°.
- Под разъёмы APX-0710-2228IR (2×4.3-10) подбирают джамперы и переходы.
- Монтаж APX-0710-2228IR: Ø50–Ø115 мм.
- Габариты и масса APX-0710-2228IR: 2080 × 680 × 190 мм, 36 кг.
Поставка и документы
KADAMM APX-0710-2228IR поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает APX-0710-2228IR?
Рабочая полоса APX-0710-2228IR — 698–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у APX-0710-2228IR?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у APX-0710-2228IR?
22,2 дБи. Ширина луча — 25°.
