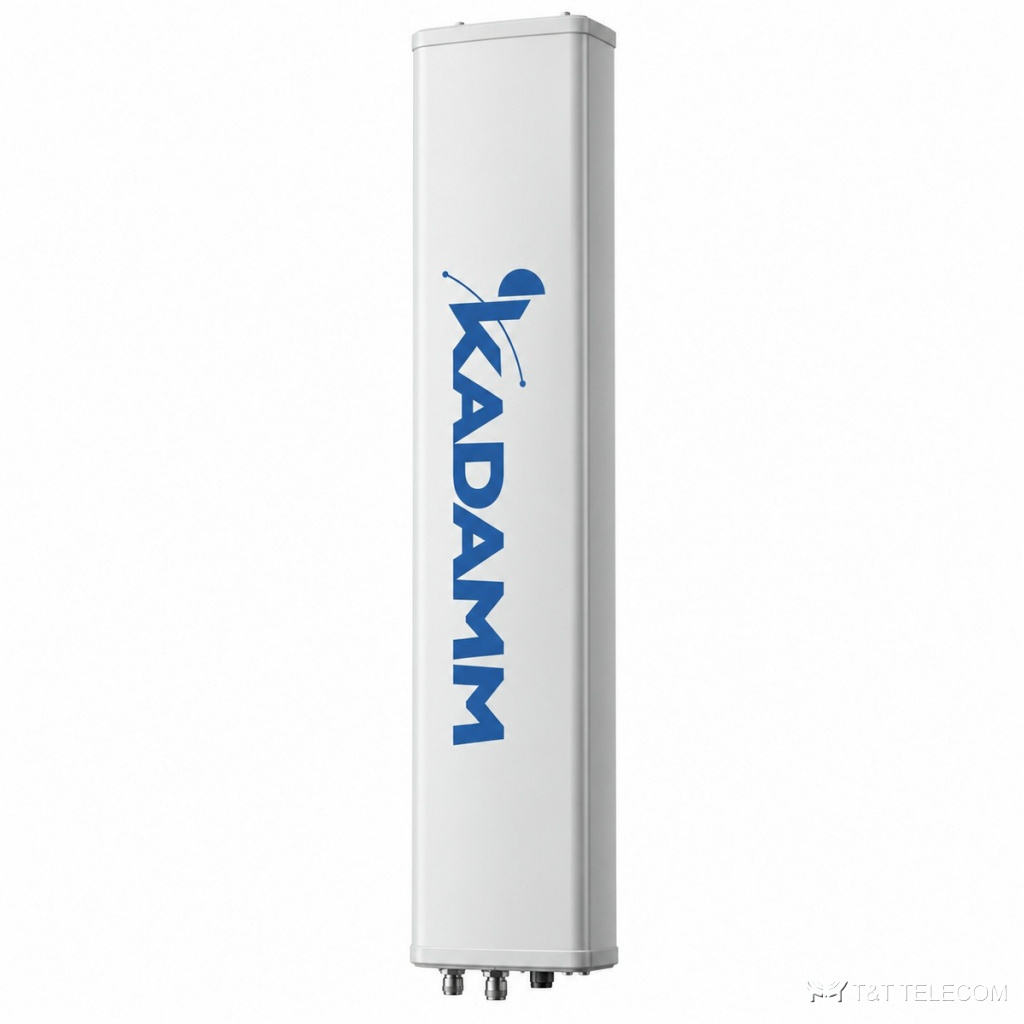

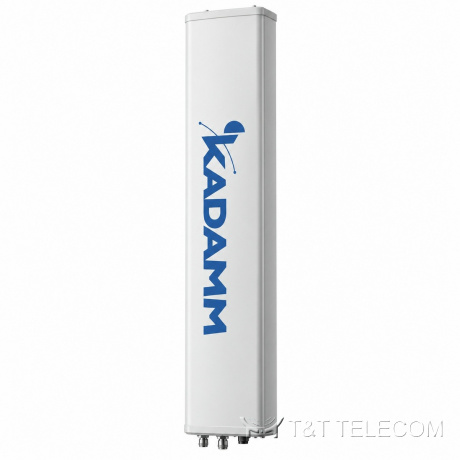

KADAMM APX-0710-1865IR — секторная антенна базовой станции 698–960 МГц, 17,2 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX-0710-1865IR — секторная панельная антенна для базовой станции. На мачте или крыше APX-0710-1865IR закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные APX-0710-1865IR: полоса 698–960 МГц; усиление 17,2 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 300 Вт.
Для каких задач
- Полоса APX-0710-1865IR охватывает LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX-0710-1865IR.
- Добавление диапазонов на существующей площадке через порты APX-0710-1865IR.
Технические характеристики
| Параметр | 698–824 МГц | 790–896 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 МГц | ||
| Коэффициент усиления, дБи | 16,3 | 17 | 17,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 3° | 63 ± 3° | 60 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,5 ± 1° | 8,5 ± 1° | 8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 | ||
| Поляризация | ±45° | ||
| Электрический наклон | 0–10° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами, дБ | 28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−107 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 300 Вт | ||
| Блок RET | KRCU20D | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2450 × 320 × 140 мм |
| Размеры упаковки | 2700 × 410 × 265 мм |
| Масса антенны | 18,5 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APX-0710-1865IR: 698–960 МГц.
- Коэффициент усиления APX-0710-1865IR — 17,2 дБи; больше усиление — уже луч.
- Ширина луча APX-0710-1865IR: в горизонтальной плоскости 65°, в вертикальной 9,5 ± 1° / 8,5 ± 1° / 8 ± 0,5°.
- Наклон луча APX-0710-1865IR: 0–10°.
- Разъёмы APX-0710-1865IR — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX-0710-1865IR: Ø50–Ø115 мм.
- Габариты и масса APX-0710-1865IR: 2450 × 320 × 140 мм, 18,5 кг.
Поставка и документы
KADAMM APX-0710-1865IR поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора APX-0710-1865IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX-0710-1865IR.
Какие частоты поддерживает APX-0710-1865IR?
Рабочая полоса APX-0710-1865IR — 698–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у APX-0710-1865IR?
2×4.3-10. Другие исполнения — уточняйте при заказе.
