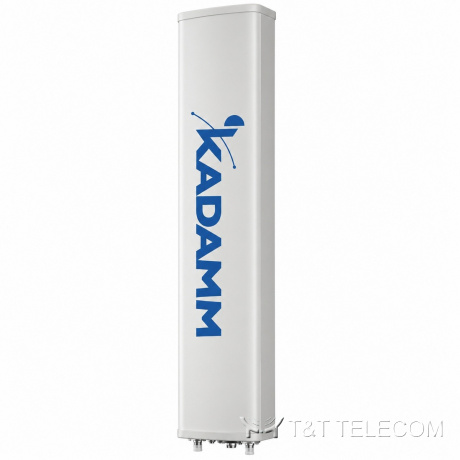

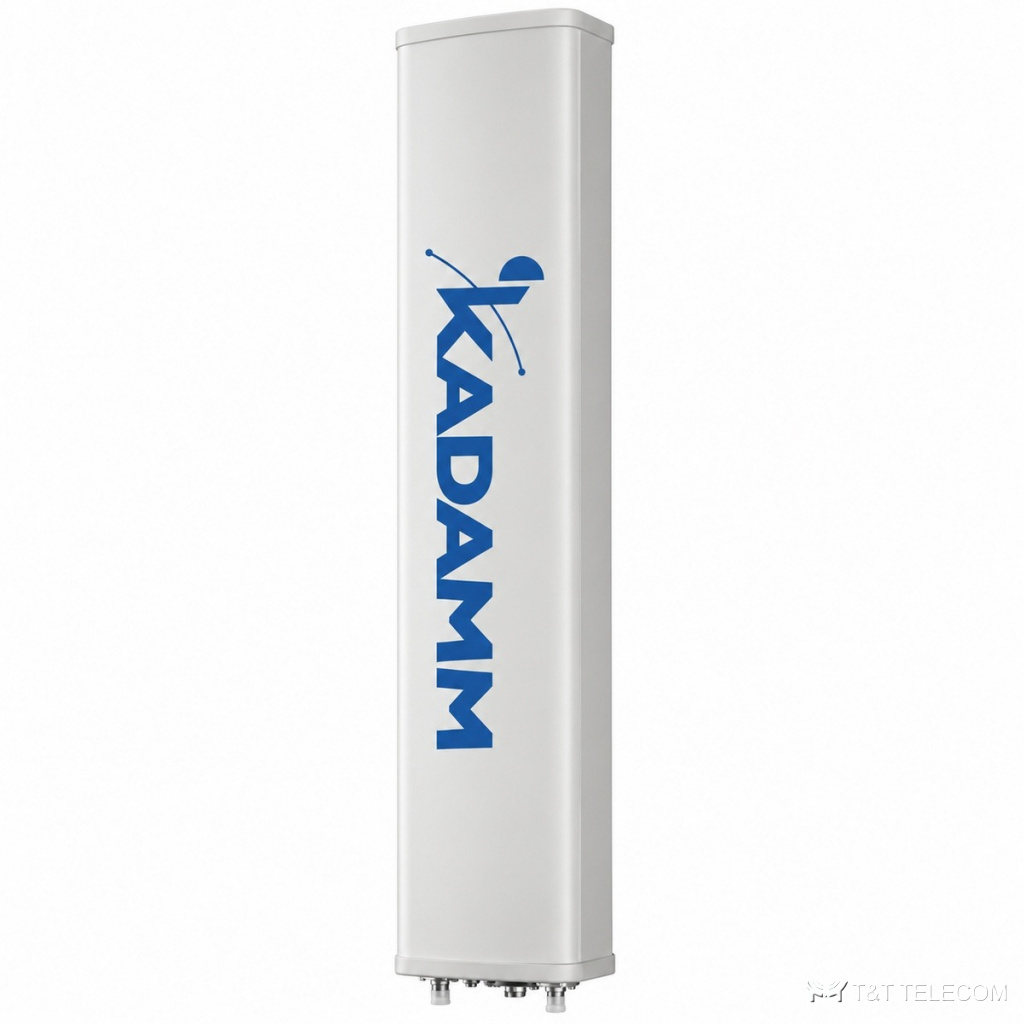

KADAMM APX-0710-1765IR — секторная антенна базовой станции 698–960 МГц, 16,5 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX-0710-1765IR: секторная панельная антенна для базовой станции. Задача APX-0710-1765IR — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные APX-0710-1765IR: полоса 698–960 МГц; усиление 16,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 300 Вт.
Область применения
- Полоса APX-0710-1765IR охватывает LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX-0710-1765IR.
- Добавление диапазонов на существующей площадке через порты APX-0710-1765IR.
Технические характеристики
| Параметр | 698–806 МГц | 806–896 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 МГц | ||
| Коэффициент усиления, дБи | 15,5 | 16 | 16,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11° | 10° | 9° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | ||
| Поляризация | ±45° | ||
| Электрический наклон | 0–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами, дБ | 28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 300 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 320 × 140 мм |
| Размеры упаковки | 2310 × 410 × 265 мм |
| Масса антенны | 14,5() кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой APX-0710-1765IR — 698–960 МГц.
- Коэффициент усиления APX-0710-1765IR — 16,5 дБи; больше усиление — уже луч.
- Ширина луча APX-0710-1765IR: в горизонтальной плоскости 65°, в вертикальной 11° / 10° / 9°.
- Наклон луча APX-0710-1765IR: 0–10°.
- Разъёмы APX-0710-1765IR — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX-0710-1765IR: Ø50–Ø115 мм.
- Габариты и масса APX-0710-1765IR: 2080 × 320 × 140 мм, 14,5() кг.
Поставка и документы
Подберём KADAMM APX-0710-1765IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора APX-0710-1765IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX-0710-1765IR.
Какие частоты поддерживает APX-0710-1765IR?
Рабочая полоса APX-0710-1765IR — 698–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у APX-0710-1765IR?
2×4.3-10. Другие исполнения — уточняйте при заказе.
