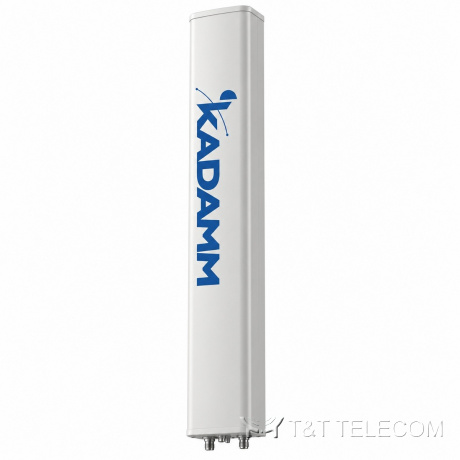

KADAMM APX-0710-1688IR — секторная антенна базовой станции 698–960 МГц, 16,4 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

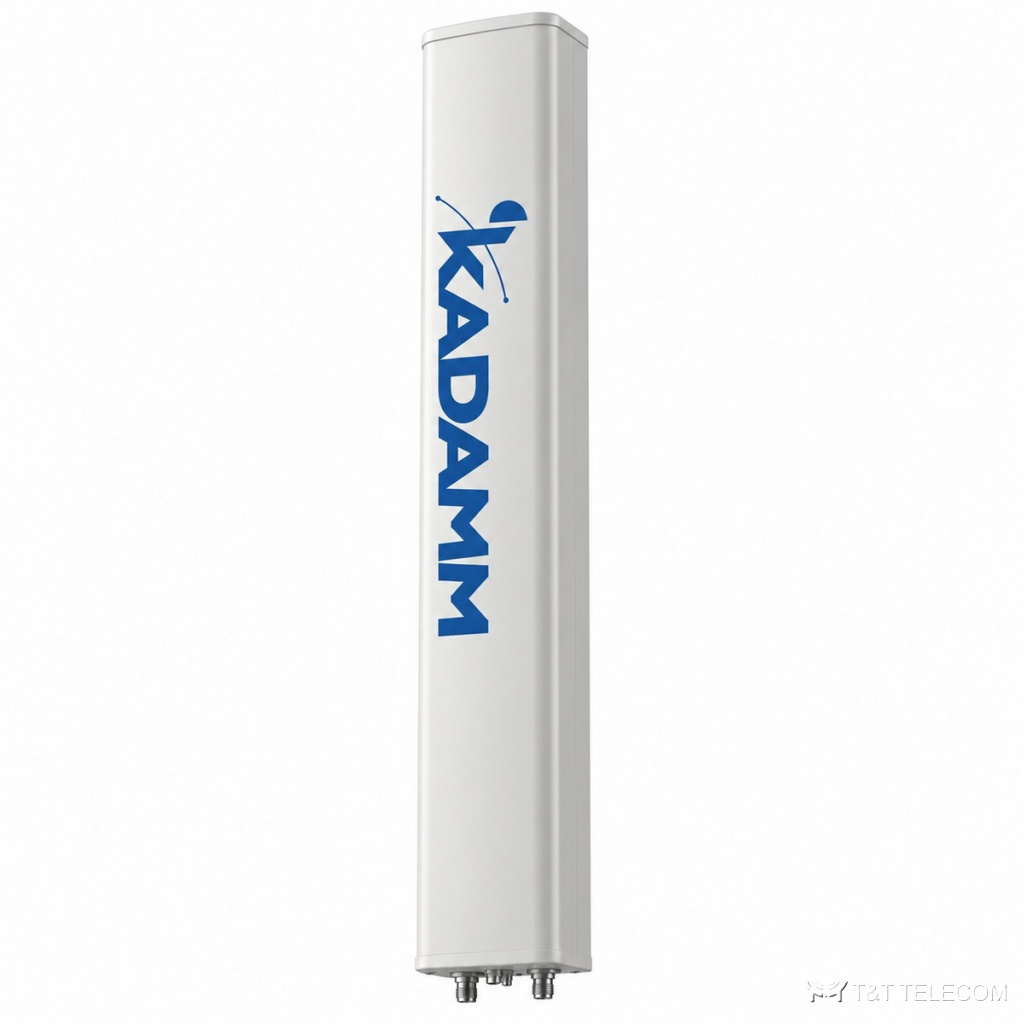

KADAMM APX-0710-1688IR: секторная панельная антенна для базовой станции. На мачте или крыше APX-0710-1688IR закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные APX-0710-1688IR: полоса 698–960 МГц; усиление 16,4 дБи; ширина луча 90°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 300 Вт.
Где применяют
- Через APX-0710-1688IR работают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX-0710-1688IR.
- Добавление диапазонов на существующей площадке через порты APX-0710-1688IR.
Технические характеристики
| Параметр | 698–806 МГц | 790–896 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 МГц | ||
| Коэффициент усиления, дБи | 15,5 ± 0,5 | 16 ± 0,5 | 16,4 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 88 ± 5° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,8 ± 0,8° | 8,7 ± 0,6° | 7,9 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23(180 ± 30°) | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 ( ± 60≥10) | ||
| Поляризация | ±45° | ||
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами, дБ | ≥26 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 300 Вт | ||
| Блок RET | KRCU20D | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2200 × 270 × 137 мм |
| Размеры упаковки | 2430 × 340 × 235 мм |
| Масса антенны | 16,5 кг |
| Масса монтажного комплекта | 4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 828 / 976 / 420 Н |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APX-0710-1688IR: 698–960 МГц.
- Усиление APX-0710-1688IR — 16,4 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX-0710-1688IR: в горизонтальной плоскости 90°, в вертикальной 9,8 ± 0,8° / 8,7 ± 0,6° / 7,9 ± 0,5°.
- Наклон луча APX-0710-1688IR: 2–12°.
- Разъёмы APX-0710-1688IR — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX-0710-1688IR: Ø50–Ø115 мм; ветровая нагрузка 828 / 976 / 420 Н.
- Габариты и масса APX-0710-1688IR: 2200 × 270 × 137 мм, 16,5 кг.
Поставка и документы
Подберём KADAMM APX-0710-1688IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APX-0710-1688IR?
Рабочая полоса APX-0710-1688IR — 698–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у APX-0710-1688IR?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у APX-0710-1688IR?
16,4 дБи. Ширина луча — 90°.
