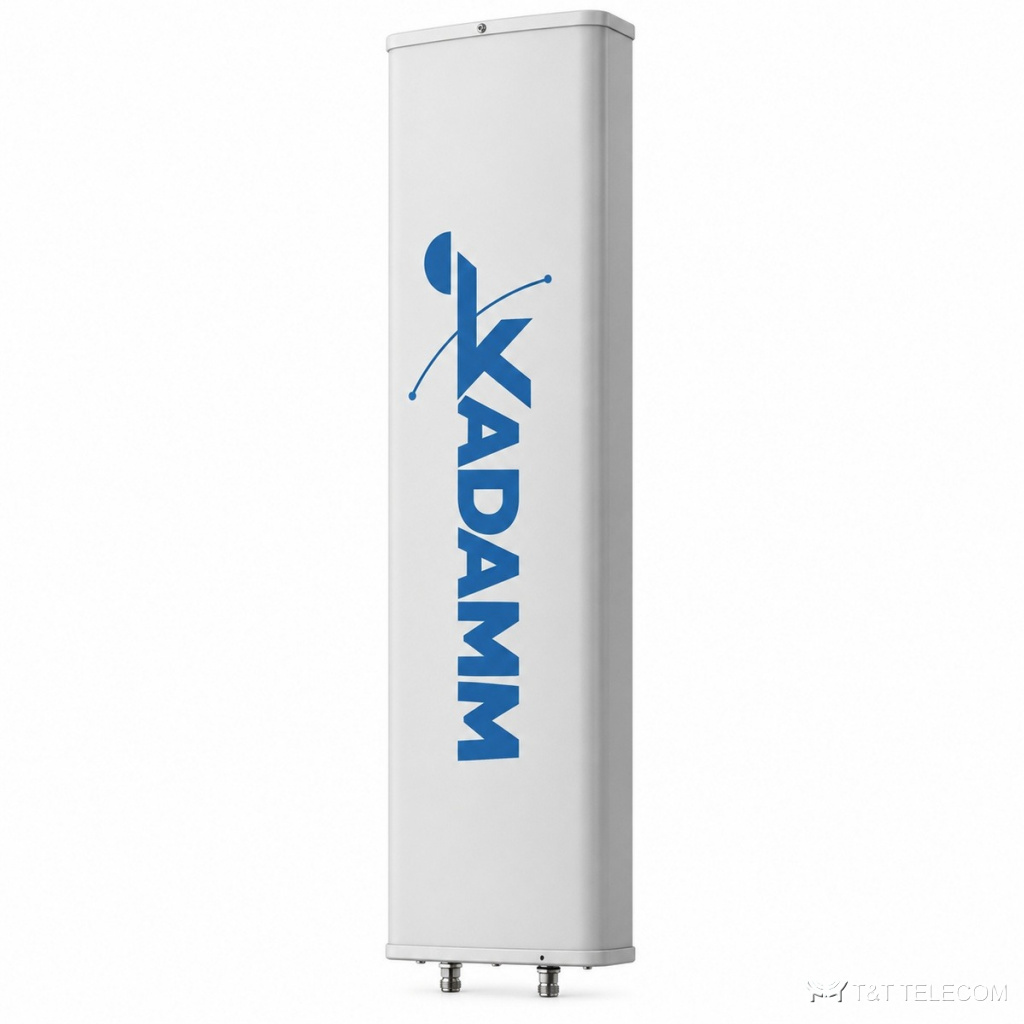

KADAMM APX-0710-1588IR: секторная панельная антенна для базовой станции. Задача APX-0710-1588IR — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные APX-0710-1588IR: полоса 698–960 МГц; усиление 14,5 дБи; ширина луча 90°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 300 Вт.
Область применения
- Диапазоны APX-0710-1588IR: LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX-0710-1588IR.
- Модернизация площадок: замена старых антенн на APX-0710-1588IR без смены опоры.
Технические характеристики
| Параметр | 698–806 МГц | 790–896 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 МГц | ||
| Коэффициент усиления, дБи | 13,5 ± 0,5 | 14 ± 0,5 | 14,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 88 ± 5° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14,5 ± 0,8° | 13 ± 0,8° | 11,5 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23(180 ± 30°) | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 ( ± 60≥10) | ||
| Поляризация | ±45° | ||
| Электрический наклон | 0–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами, дБ | ≥26 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 300 Вт | ||
| Блок RET | KRCU20D | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1700 × 270 × 140 мм |
| Размеры упаковки | 1930 × 360 × 230 мм |
| Масса антенны | 13 кг |
| Масса монтажного комплекта | 3,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 828 / 976 / 420 Н |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APX-0710-1588IR — 698–960 МГц.
- Коэффициент усиления APX-0710-1588IR — 14,5 дБи; больше усиление — уже луч.
- Ширина луча APX-0710-1588IR: в горизонтальной плоскости 90°, в вертикальной 14,5 ± 0,8° / 13 ± 0,8° / 11,5 ± 0,8°.
- Наклон луча APX-0710-1588IR: 0–12°.
- Под разъёмы APX-0710-1588IR (2×4.3-10) подбирают джамперы и переходы.
- Монтаж APX-0710-1588IR: Ø50–Ø115 мм; ветровая нагрузка 828 / 976 / 420 Н.
- Габариты и масса APX-0710-1588IR: 1700 × 270 × 140 мм, 13 кг.
Поставка и документы
KADAMM APX-0710-1588IR поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у APX-0710-1588IR?
14,5 дБи. Ширина луча — 90°.
Как крепится APX-0710-1588IR?
Ø.50–Ø115 мм
Что нужно для подбора APX-0710-1588IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX-0710-1588IR.
