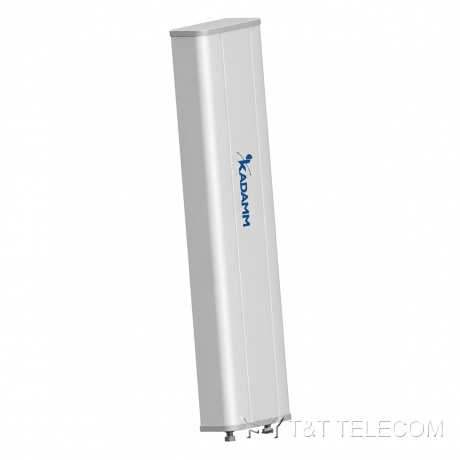

KADAMM APX-0709-1765IR — секторная панельная антенна 698–960 МГц, 16 дБи, 2 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

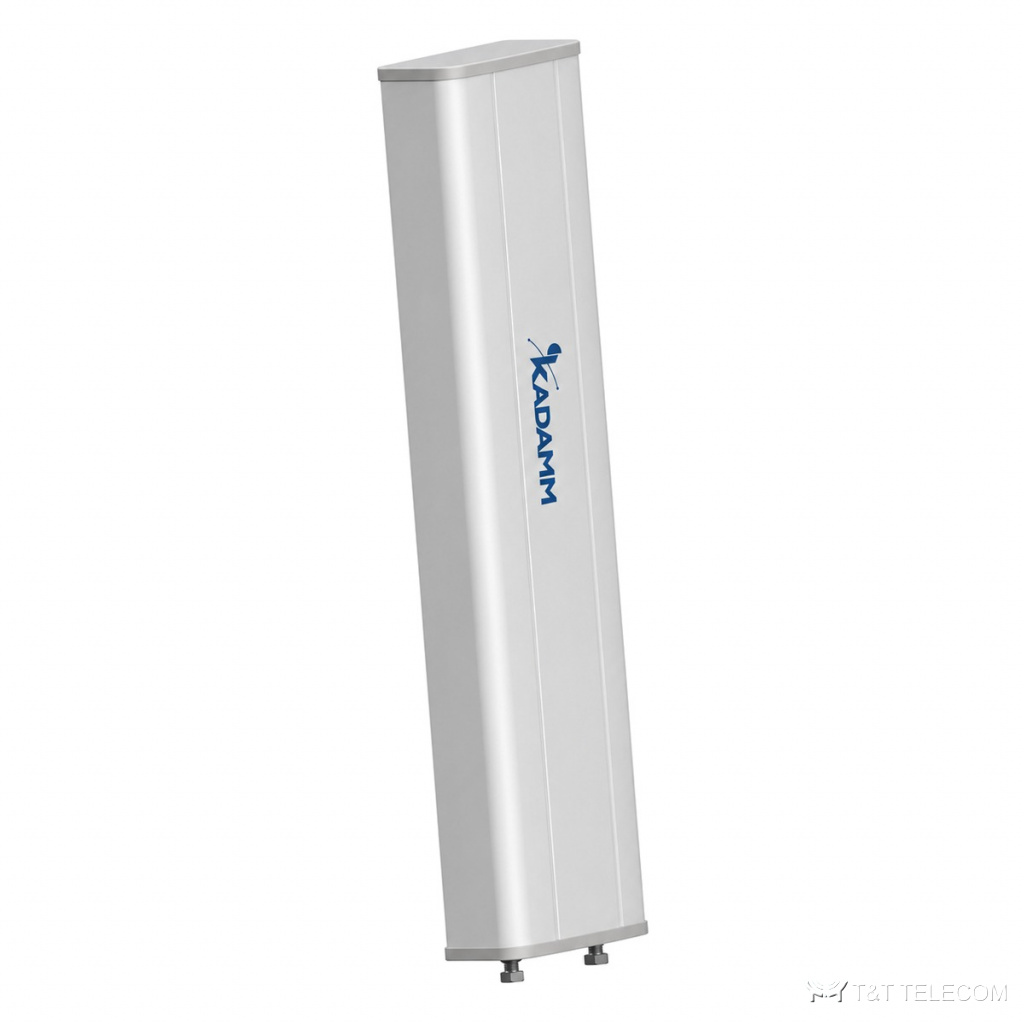

Модель KADAMM APX-0709-1765IR — секторная панельная антенна для базовой станции. APX-0709-1765IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о APX-0709-1765IR: полоса 698–960 МГц; усиление 16,5 дБи; ширина луча 63°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 300 Вт.
Для каких задач
- Через APX-0709-1765IR работают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX-0709-1765IR.
- Модернизация площадок: замена старых антенн на APX-0709-1765IR без смены опоры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 МГц |
| Коэффициент усиления, дБи | 15,5 / 16 / 16,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° ± 3° / 63° ± 3° / 60° ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11° ± 1° / 10° ± 1° / 9,5° ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 |
| Поляризация | ±45° |
| Электрический наклон | 0–10° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | 28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | менее −150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 300 Вт |
| Блок RET | KRCU20D |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 320 × 140 мм |
| Размеры упаковки | 2210 × 410 × 265 мм |
| Масса антенны | 16,5 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APX-0709-1765IR: 698–960 МГц.
- Коэффициент усиления APX-0709-1765IR — 16,5 дБи; больше усиление — уже луч.
- Ширина луча APX-0709-1765IR: в горизонтальной плоскости 63°, в вертикальной 11° ± 1° / 10° ± 1° / 9,5° ± 0,5°.
- Наклон луча APX-0709-1765IR: 0–10°.
- Под разъёмы APX-0709-1765IR (2×4.3-10) подбирают джамперы и переходы.
- Монтаж APX-0709-1765IR: Ø50–115 мм.
- Габариты и масса APX-0709-1765IR: 1980 × 320 × 140 мм, 16,5 кг.
Поставка и документы
Поставляем KADAMM APX-0709-1765IR по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APX-0709-1765IR?
Рабочая полоса APX-0709-1765IR — 698–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у APX-0709-1765IR?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у APX-0709-1765IR?
16,5 дБи. Ширина луча — 63°.
