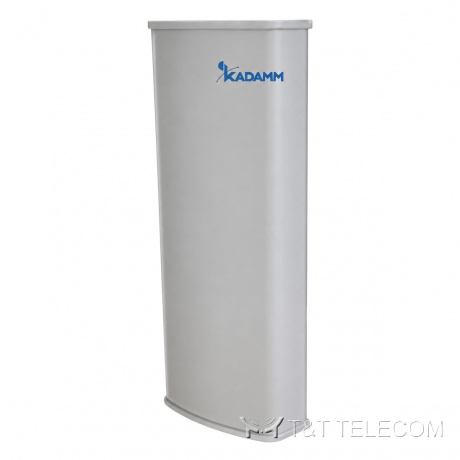

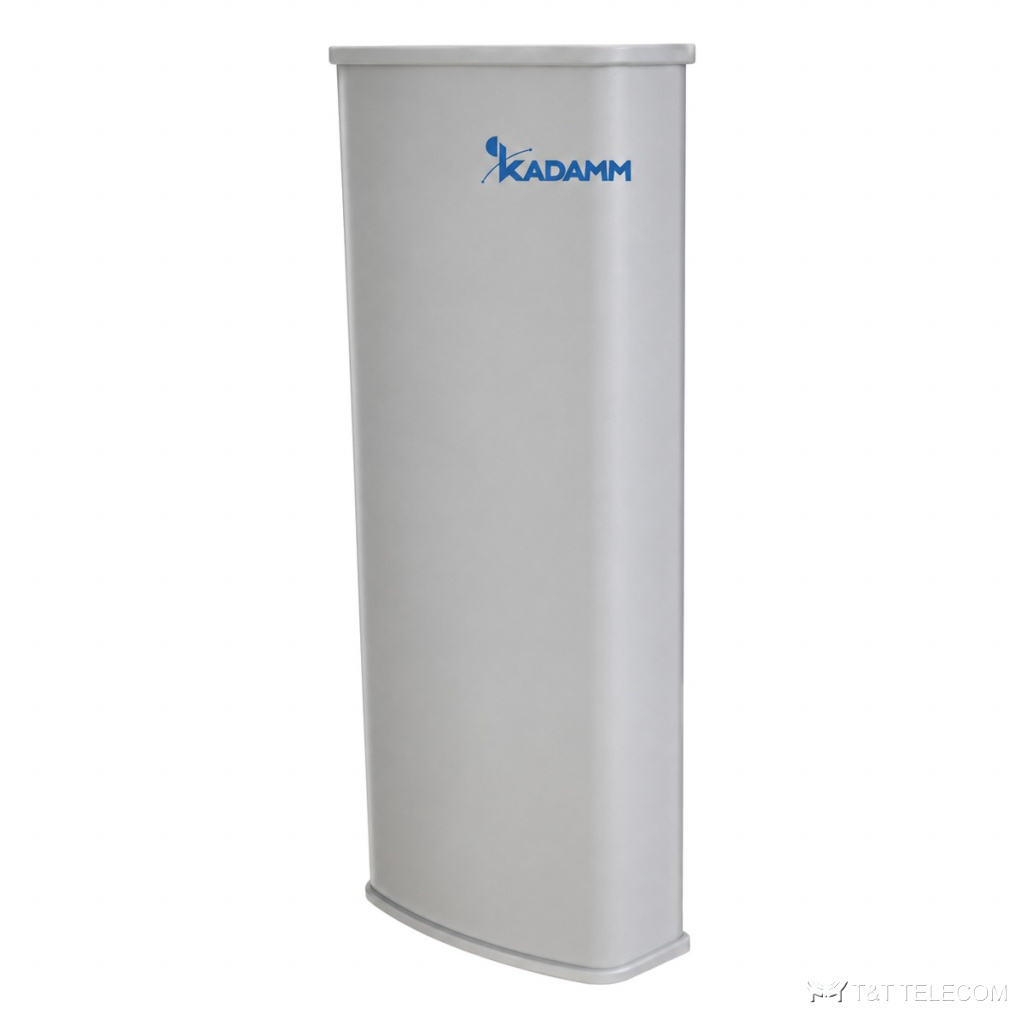

KADAMM APX-0709-1265B — секторная панельная антенна 698–960 МГц, 12 дБи, 2 порта
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APX-0709-1265B — секторная панельная антенна для базовой станции. На мачте или крыше APX-0709-1265B закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о APX-0709-1265B: полоса 698–960 МГц; усиление 12 дБи; ширина луча 65°; поляризация ± 45°; разъёмы 2×4.3-10; мощность до 100 Вт.
Область применения
- Через APX-0709-1265B работают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX-0709-1265B.
- Модернизация площадок: замена старых антенн на APX-0709-1265B без смены опоры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризация | ± 45° |
| Электрический наклон | 0° |
| КСВН | ≤ 2 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 700 × 280 × 130 мм |
| Масса антенны | 6,5 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | ПВХ |
| Цвет радома | Серый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–60 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APX-0709-1265B: 698–960 МГц.
- Коэффициент усиления APX-0709-1265B — 12 дБи; больше усиление — уже луч.
- Ширина луча APX-0709-1265B: в горизонтальной плоскости 65°, в вертикальной 28°.
- Наклон луча APX-0709-1265B: 0°.
- Разъёмы APX-0709-1265B — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX-0709-1265B: Ø30–60 мм.
- Габариты и масса APX-0709-1265B: 700 × 280 × 130 мм, 6,5 кг.
Поставка и документы
Подберём KADAMM APX-0709-1265B под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у APX-0709-1265B?
12 дБи. Ширина луча — 65°.
Как крепится APX-0709-1265B?
Ø.30–60 мм
Что нужно для подбора APX-0709-1265B?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX-0709-1265B.
