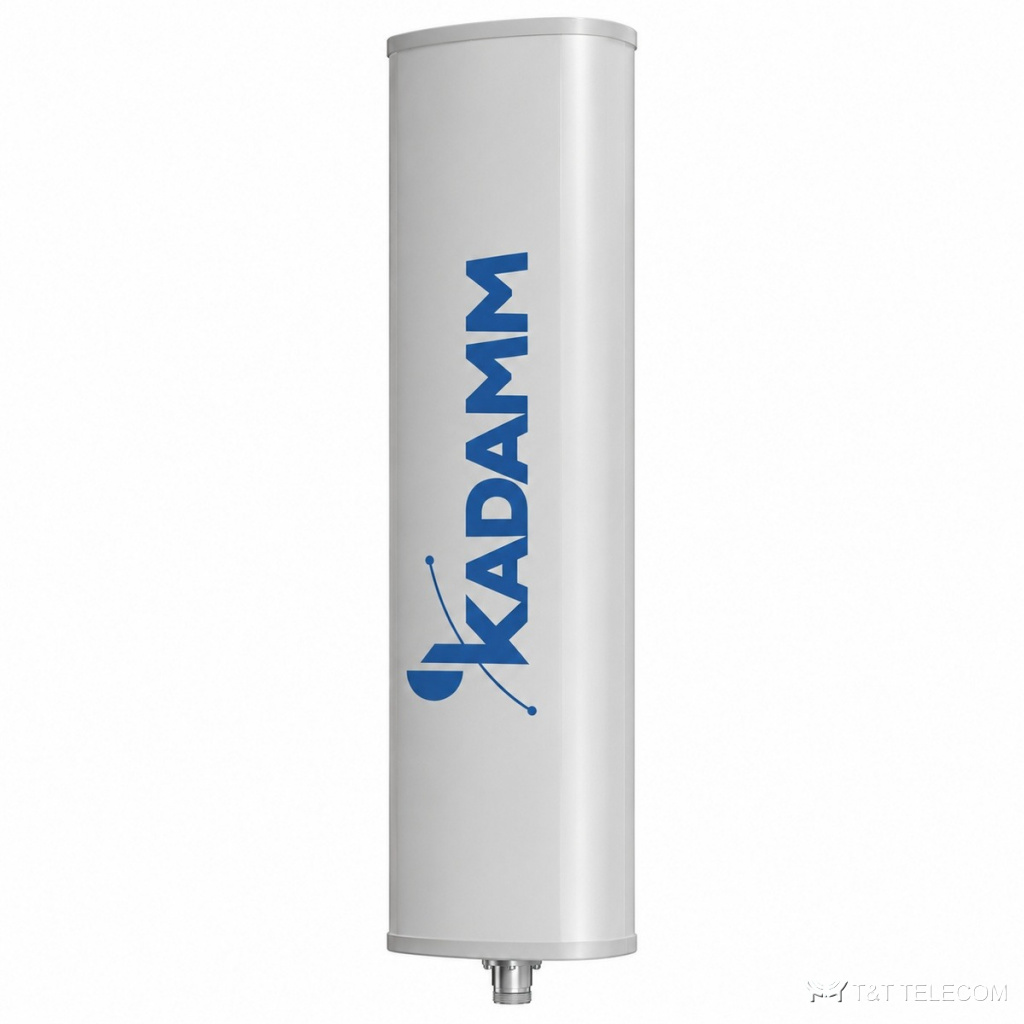

KADAMM APX-0507-1190 — секторная антенна базовой станции 468–700 МГц, 11 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX-0507-1190 — панельная антенна малой соты с фиксированным наклоном. APX-0507-1190 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры APX-0507-1190: полоса 468–700 МГц; усиление 11 дБи; ширина луча 90°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Сельские и трассовые соты, где нужна дальность — APX-0507-1190.
- Модернизация площадок: замена старых антенн на APX-0507-1190 без смены опоры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 468–700 МГц |
| Коэффициент усиления, дБи | 11 ± 1 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 858 × 300 × 146 мм |
| Масса антенны | 6,85 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø75 мм |
Как подобрать
- Сверьте частоты своей сети с полосой APX-0507-1190 — 468–700 МГц.
- Коэффициент усиления APX-0507-1190 — 11 дБи; больше усиление — уже луч.
- Ширина луча APX-0507-1190: в горизонтальной плоскости 90°.
- Наклон луча APX-0507-1190: 0°.
- Под разъёмы APX-0507-1190 (1×N) подбирают джамперы и переходы.
- Монтаж APX-0507-1190: Ø50–Ø75 мм.
- Габариты и масса APX-0507-1190: 858 × 300 × 146 мм, 6,85 кг.
Поставка и документы
Подберём KADAMM APX-0507-1190 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у APX-0507-1190?
11 дБи. Ширина луча — 90°.
Как крепится APX-0507-1190?
Ø.50–Ø75 мм
Что нужно для подбора APX-0507-1190?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX-0507-1190.
