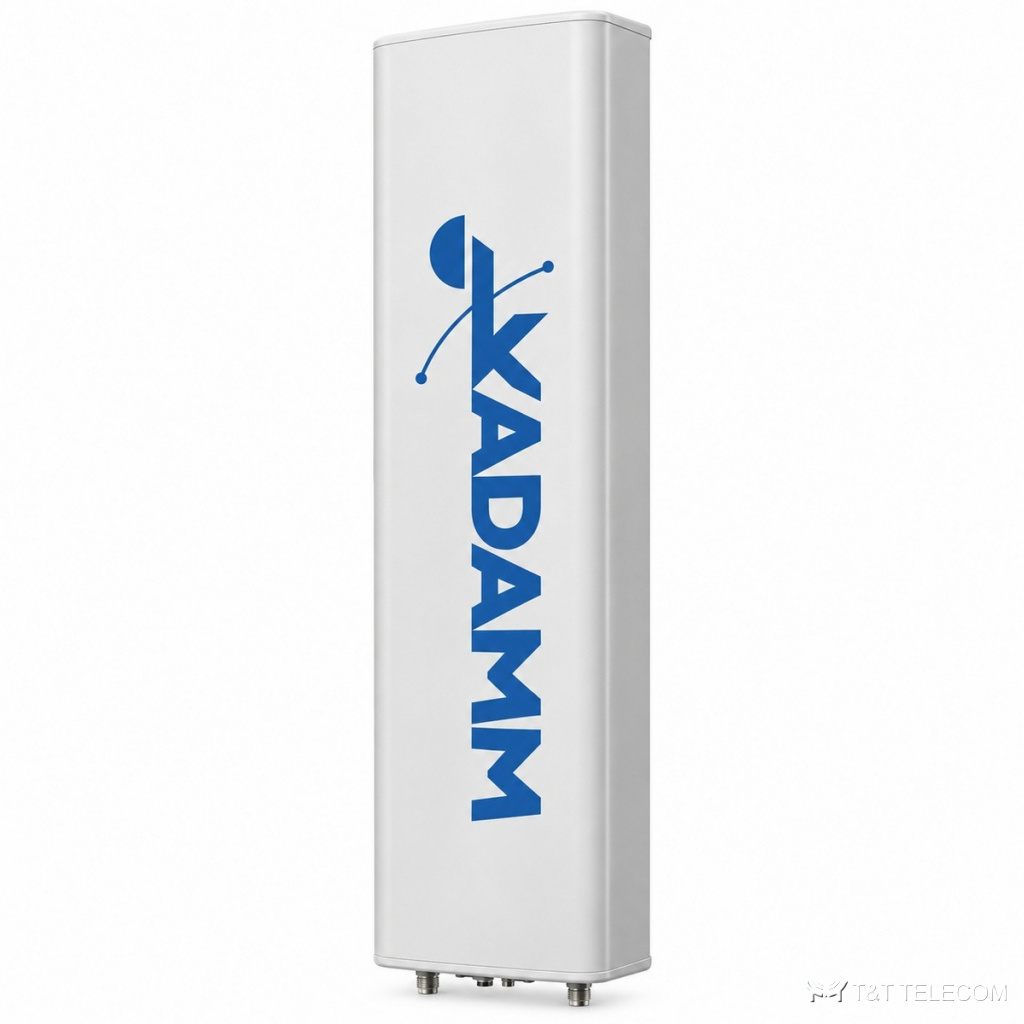

KADAMM APX-0405-1468IR — секторная антенна базовой станции 380–500 МГц (433 МГц), 14,5 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX-0405-1468IR: секторная панельная антенна для базовой станции. На мачте или крыше APX-0405-1468IR закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры APX-0405-1468IR: полоса 380–500 МГц; усиление 14,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до ≥500 Вт.
Область применения
- Через APX-0405-1468IR работают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Макросоты городских и пригородных сетей — APX-0405-1468IR в секторах базовой станции.
- Модернизация площадок: замена старых антенн на APX-0405-1468IR без смены опоры.
Технические характеристики
| Параметр | 380–450 МГц | 450–500 МГц |
|---|---|---|
| Диапазон частот | 380–500 МГц | |
| Коэффициент усиления, дБи | 14 | 14,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 3° | 65 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 19,5 ± 1,5° | 18 ± 1,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
| Поляризация | ±45° | |
| Электрический наклон | 0–14° | |
| КСВН | ≤1,5 | |
| Развязка между входами, дБ | ≥26 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | ≥500 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2050 × 450 × 145 мм |
| Размеры упаковки | 2310 × 510 × 265 мм |
| Масса антенны | 22 кг |
| Масса монтажного комплекта | 4,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой APX-0405-1468IR — 380–500 МГц.
- Усиление APX-0405-1468IR — 14,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX-0405-1468IR: в горизонтальной плоскости 65°, в вертикальной 19,5 ± 1,5° / 18 ± 1,5°.
- Наклон луча APX-0405-1468IR: 0–14°.
- Разъёмы APX-0405-1468IR — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX-0405-1468IR: Ø50–Ø115 мм.
- Габариты и масса APX-0405-1468IR: 2050 × 450 × 145 мм, 22 кг.
Поставка и документы
Поставляем KADAMM APX-0405-1468IR по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APX-0405-1468IR?
Рабочая полоса APX-0405-1468IR — 380–500 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
Какой разъём у APX-0405-1468IR?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у APX-0405-1468IR?
14,5 дБи. Ширина луча — 65°.
