KADAMM APX-0404-1190 — секторная антенна базовой станции 380–450 МГц (433 МГц), 11 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

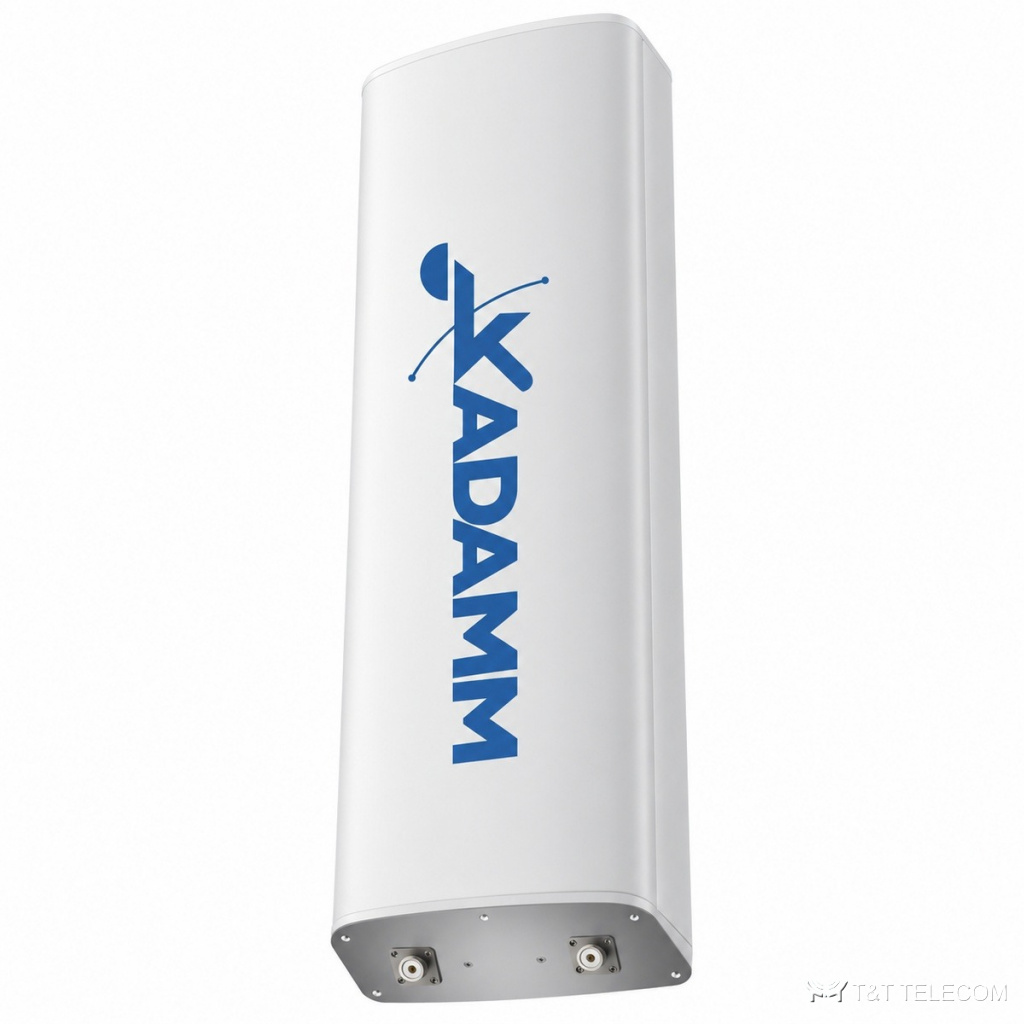

Модель KADAMM APX-0404-1190 — секторная панельная антенна для базовой станции. Задача APX-0404-1190 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные APX-0404-1190: полоса 380–450 МГц; усиление 11 дБи; ширина луча 90°; поляризация ±45°; разъёмы 2×N; мощность до ≥400 Вт.
Где применяют
- Диапазоны APX-0404-1190: TETRA 380–430 МГц.
- Макросоты городских и пригородных сетей — APX-0404-1190 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APX-0404-1190.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–450 МГц |
| Коэффициент усиления, дБи | 11 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Поляризация | ±45° |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥22 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | ≥400 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 900 × 300 × 146 мм |
| Размеры упаковки | 1020 × 375 × 250 мм |
| Масса антенны | 10 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой APX-0404-1190 — 380–450 МГц.
- Коэффициент усиления APX-0404-1190 — 11 дБи; больше усиление — уже луч.
- Ширина луча APX-0404-1190: в горизонтальной плоскости 90°.
- Наклон луча APX-0404-1190: 0°.
- Под разъёмы APX-0404-1190 (2×N) подбирают джамперы и переходы.
- Монтаж APX-0404-1190: Ø50–Ø115 мм.
- Габариты и масса APX-0404-1190: 900 × 300 × 146 мм, 10 кг.
Поставка и документы
KADAMM APX-0404-1190 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится APX-0404-1190?
Ø.50–Ø115 мм
Что нужно для подбора APX-0404-1190?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX-0404-1190.
Какие частоты поддерживает APX-0404-1190?
Рабочая полоса APX-0404-1190 — 380–450 МГц. Это TETRA 380–430 МГц.
