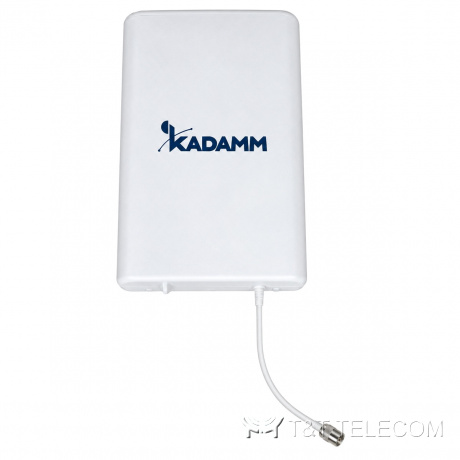

KADAMM AP-757938V68S02 — внутренняя направленная антенна 698–960 / 1710–2700 / 3300–3800 МГц, 8 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

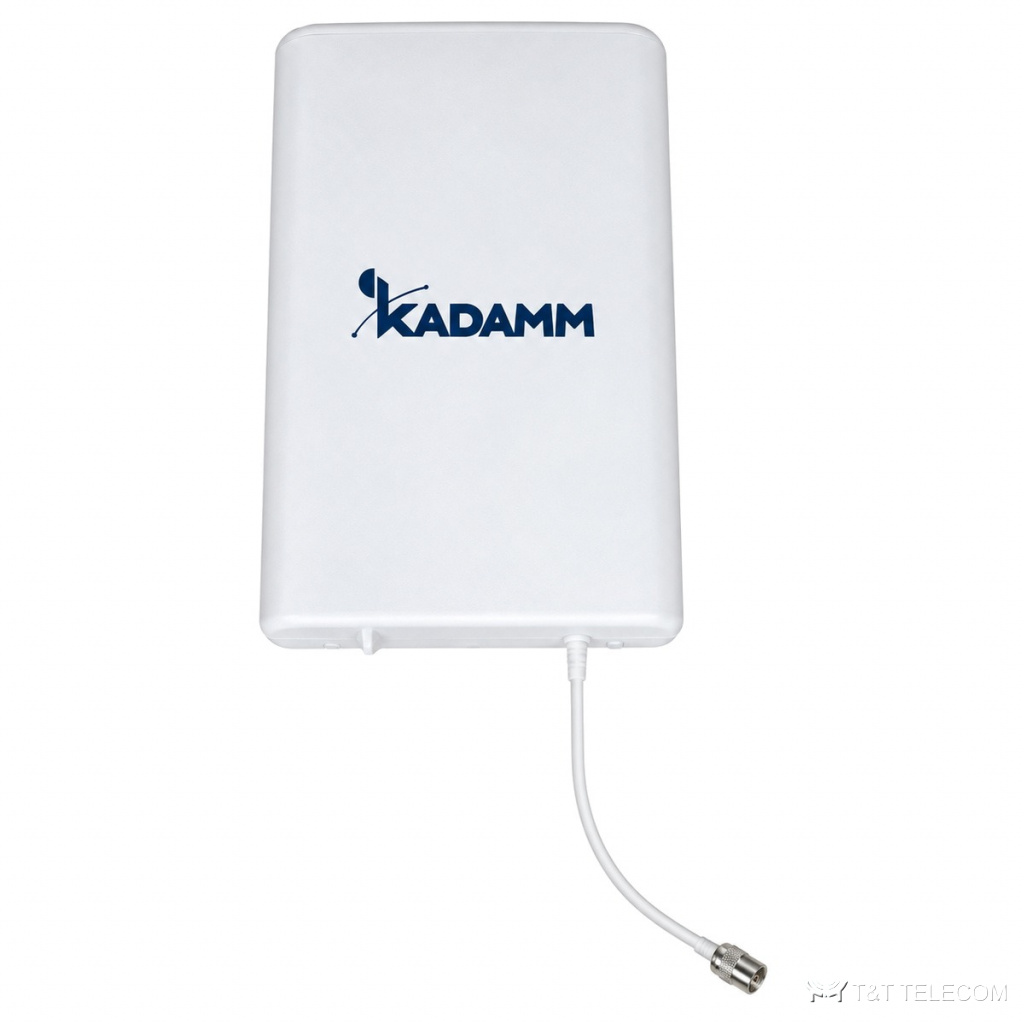

KADAMM AP-757938V68S02: направленная антенна для помещений. AP-757938V68S02 устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Основные данные AP-757938V68S02: полоса 698–3800 МГц; усиление 8 дБи; ширина луча 75°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Где применяют
- Через AP-757938V68S02 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — AP-757938V68S02.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 6,0 ± 1 | 8,0 ± 1 | 8,0 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90 ± 15° | 75 ± 15° | 60 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65 ± 10° | 60 ± 10° | 45 ± 10° |
| Поляризация | Вертикальная | ||
| КСВН | ≤1,8 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N / розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 284 × 180 × 67 мм |
| Масса антенны | 1,0 кг |
| Материал радома | УФ-стабилизированный ABS-пластик |
| Рабочая температура | −40…+60 °C |
Как подобрать
- Сверьте частоты своей сети с полосой AP-757938V68S02 — 698–3800 МГц.
- Коэффициент усиления AP-757938V68S02 — 8 дБи; больше усиление — уже луч.
- Ширина луча AP-757938V68S02: в горизонтальной плоскости 75°, в вертикальной 65 ± 10° / 60 ± 10° / 45 ± 10°.
- Разъёмы AP-757938V68S02 — 1×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса AP-757938V68S02: 284 × 180 × 67 мм, 1,0 кг.
Поставка и документы
KADAMM AP-757938V68S02 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у AP-757938V68S02?
8 дБи. Ширина луча — 75°.
Что нужно для подбора AP-757938V68S02?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AP-757938V68S02.
Какие частоты поддерживает AP-757938V68S02?
Рабочая полоса AP-757938V68S02 — 698–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
