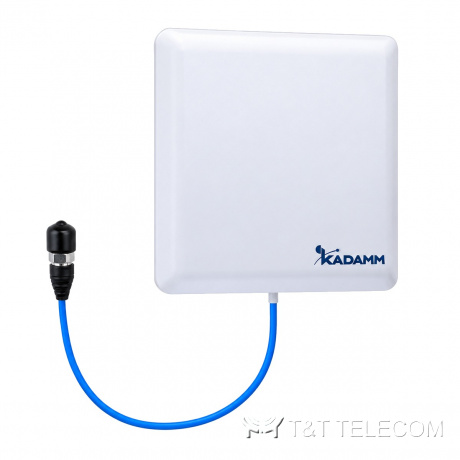

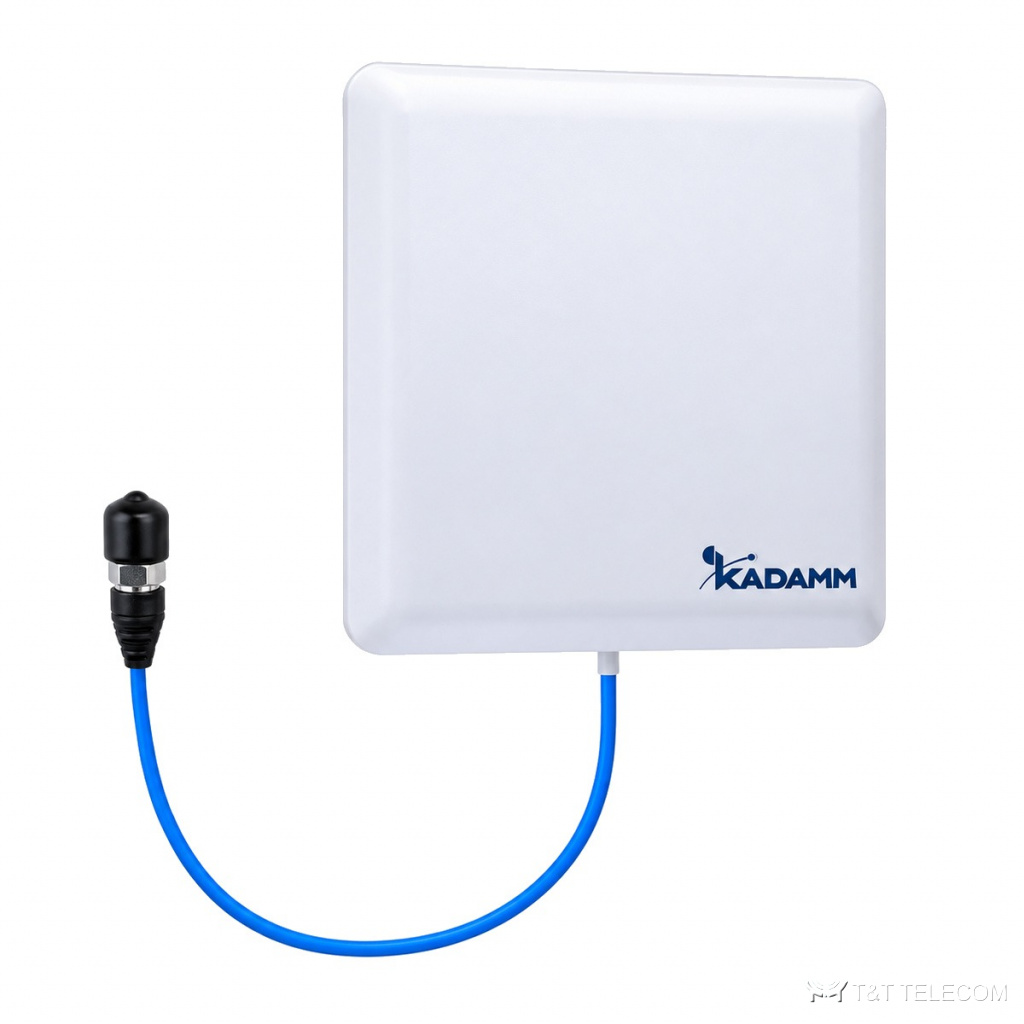

KADAMM AP-657938V68S01 — внутренняя направленная антенна 790–960 / 1710–2700 / 3300–3800 МГц, 8 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AP-657938V68S01 — направленная антенна для помещений. AP-657938V68S01 устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Ключевые параметры AP-657938V68S01: полоса 790–3800 МГц; усиление 8 дБи; ширина луча 75°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Где применяют
- Диапазоны AP-657938V68S01: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), GPS L1 / ГЛОНАСС L1.
- Торговые и офисные центры, паркинги, метро, тоннели — AP-657938V68S01.
Технические характеристики
| Параметр | 790–806 МГц | 806–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 790–960 / 1710–2700 / 3300–3800 МГц | |||
| Коэффициент усиления, дБи | 5,5 | 6,5 | 8,0 | 7,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100° | 85° | 65° | 50° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 82° | 60° | 45° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥9 | ≥10 | ≥15 | ≥11 |
| Поляризация | Вертикальная | |||
| КСВН | ≤2,0 | ≤2,0 | ≤1,8 | ≤1,8 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N / розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 180 × 158 × 60 мм |
| Масса антенны | 0,4 кг |
| Материал радома | УФ-стабилизированный ABS-пластик |
| Рабочая температура | −40…+65 °C |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AP-657938V68S01 — 790–3800 МГц.
- Усиление AP-657938V68S01 — 8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AP-657938V68S01: в горизонтальной плоскости 75°, в вертикальной 90° / 82° / 60° / 45°.
- Под разъёмы AP-657938V68S01 (1×4.3-10) подбирают джамперы и переходы.
- Габариты и масса AP-657938V68S01: 180 × 158 × 60 мм, 0,4 кг.
Поставка и документы
KADAMM AP-657938V68S01 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у AP-657938V68S01?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у AP-657938V68S01?
8 дБи. Ширина луча — 75°.
Что нужно для подбора AP-657938V68S01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AP-657938V68S01.
