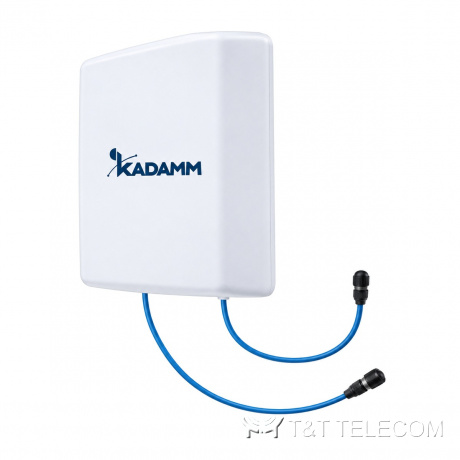

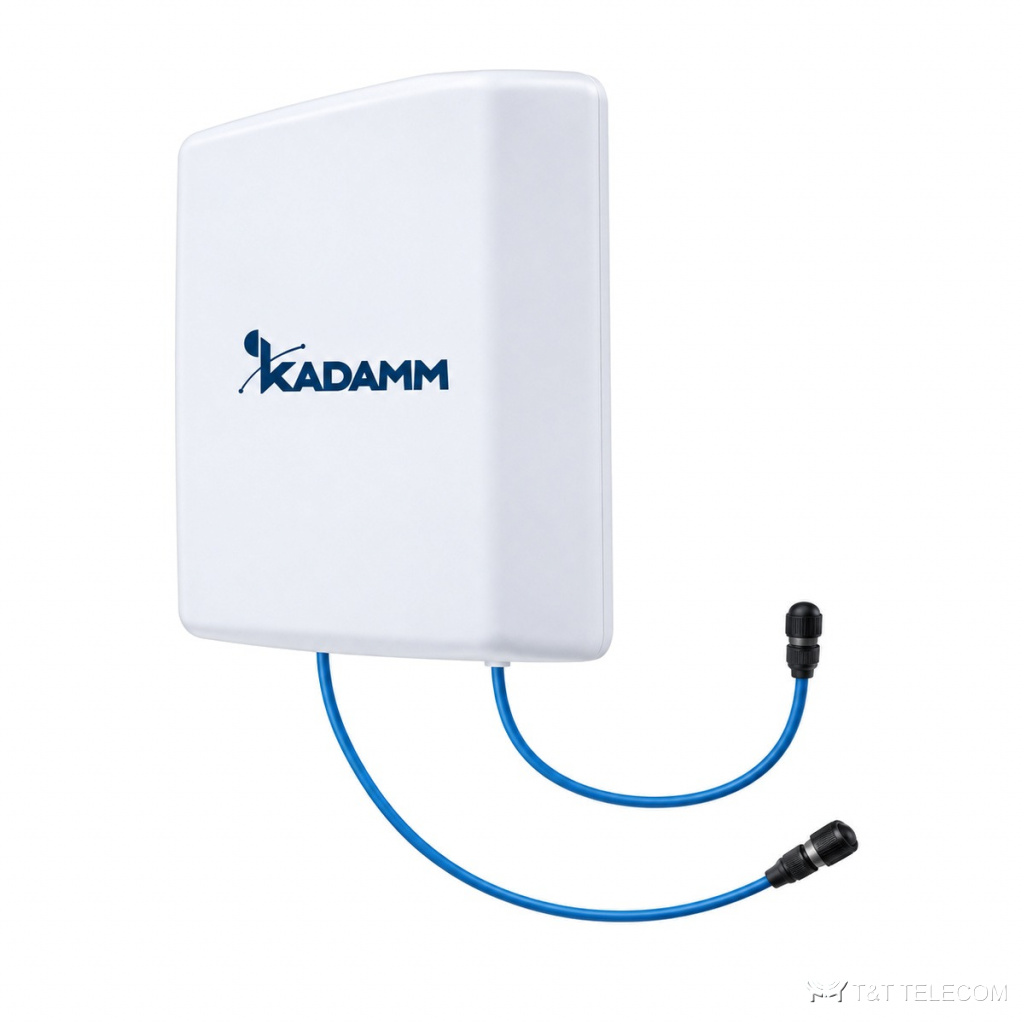

KADAMM AP-657938HV58M01 — внутренняя направленная антенна 790–960 / 1710–2700 / 3300–3800 МГц, 8,5 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AP-657938HV58M01: направленная антенна для помещений. В DAS-проектах AP-657938HV58M01 раздаёт сигнал сотовой связи по этажам и помещениям. Основные данные AP-657938HV58M01: полоса 790–3800 МГц; усиление 8,5 дБи; ширина луча 67°; поляризация вертикальная; разъёмы 2×4.3-10; мощность до 50 Вт.
Область применения
- Диапазоны AP-657938HV58M01: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), GPS L1 / ГЛОНАСС L1.
- Торговые и офисные центры, паркинги, метро, тоннели — AP-657938HV58M01.
Технические характеристики
| Параметр | 790–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 790–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 5,5 ± 1,0 | 8,5 ± 1,0 | 7,0 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° | 65° | 45° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 78° | 60° | 38° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥7 | ≥13 | ≥10 |
| Поляризация | Вертикальная | ||
| КСВН | 2,0 | 1,8 | 2,0 |
| Развязка между входами, дБ | ≥12 | ≥20 | ≥24 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 или 2 × розетка N (IEC 61169-54) |
| Размеры (В × Ш × Г) | 315 × 195 × 68 мм |
| Масса антенны | 0,78 кг |
| Материал радома | УФ-стабилизированный ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+65 °C |
| Крепление | на стену |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AP-657938HV58M01 — 790–3800 МГц.
- Усиление AP-657938HV58M01 — 8,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AP-657938HV58M01: в горизонтальной плоскости 67°, в вертикальной 78° / 60° / 38°.
- Под разъёмы AP-657938HV58M01 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж AP-657938HV58M01: на стену.
- Габариты и масса AP-657938HV58M01: 315 × 195 × 68 мм, 0,78 кг.
Поставка и документы
Поставляем KADAMM AP-657938HV58M01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AP-657938HV58M01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AP-657938HV58M01.
Какие частоты поддерживает AP-657938HV58M01?
Рабочая полоса AP-657938HV58M01 — 790–3800 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
Какой разъём у AP-657938HV58M01?
2×4.3-10. Другие исполнения — уточняйте при заказе.
