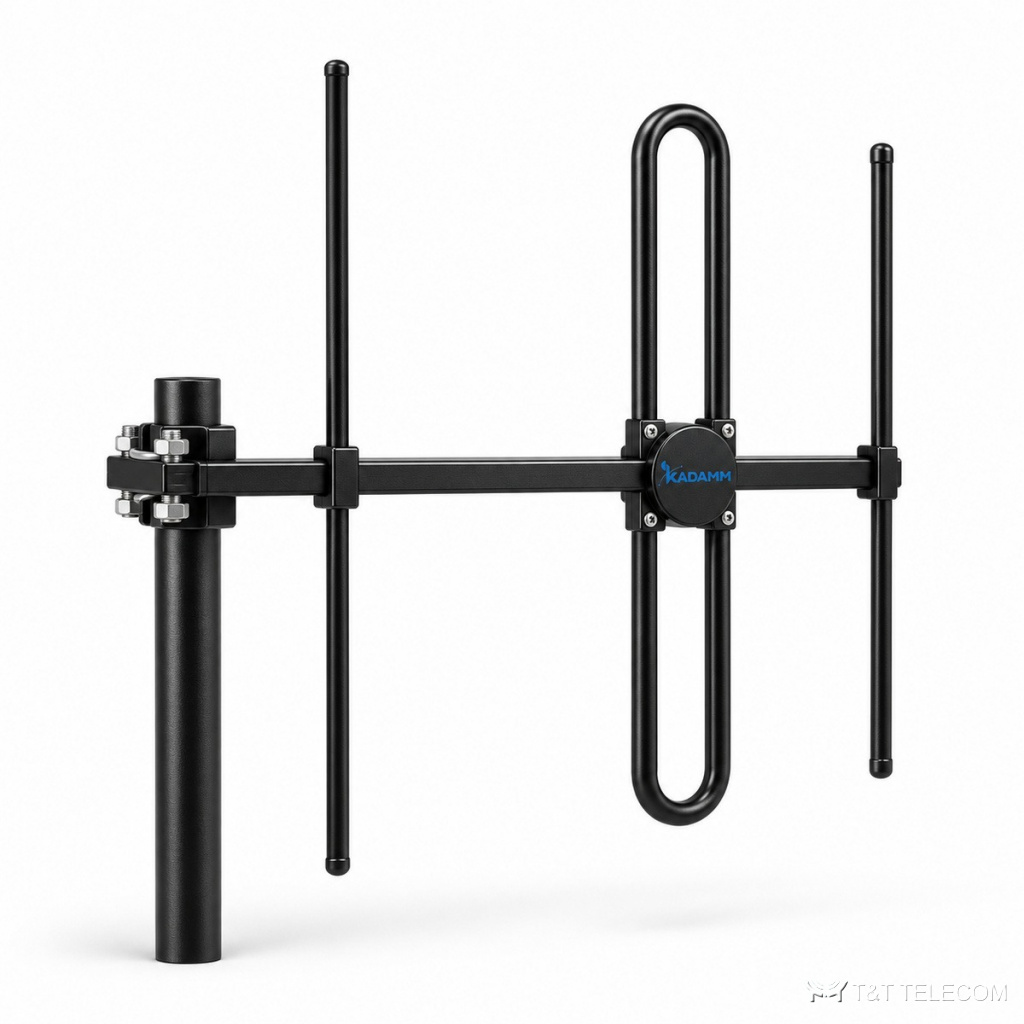

Модель KADAMM ADY-88-108-65 — директорная антенна (Яги). ADY-88-108-65 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-88-108-65: полоса 88–108 МГц; усиление 6,5 дБи; ширина луча 120°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Область применения
- Связь с удалёнными объектами и ретрансляторами — ADY-88-108-65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 88–108 МГц |
| Коэффициент усиления, дБи | 6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 68° |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤2 в полосе 12 МГц (на 98 МГц) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1500 × 1560 мм |
| Масса антенны | 1,8 кг |
| Цвет радома | Чёрный |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ADY-88-108-65: 88–108 МГц.
- Коэффициент усиления ADY-88-108-65 — 6,5 дБи; больше усиление — уже луч.
- Ширина луча ADY-88-108-65: в горизонтальной плоскости 120°, в вертикальной 68°.
- Разъёмы ADY-88-108-65 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса ADY-88-108-65: 1500 × 1560 мм, 1,8 кг.
Поставка и документы
Подберём KADAMM ADY-88-108-65 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у ADY-88-108-65?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-88-108-65?
6,5 дБи. Ширина луча — 120°.
Что нужно для подбора ADY-88-108-65?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-88-108-65.
