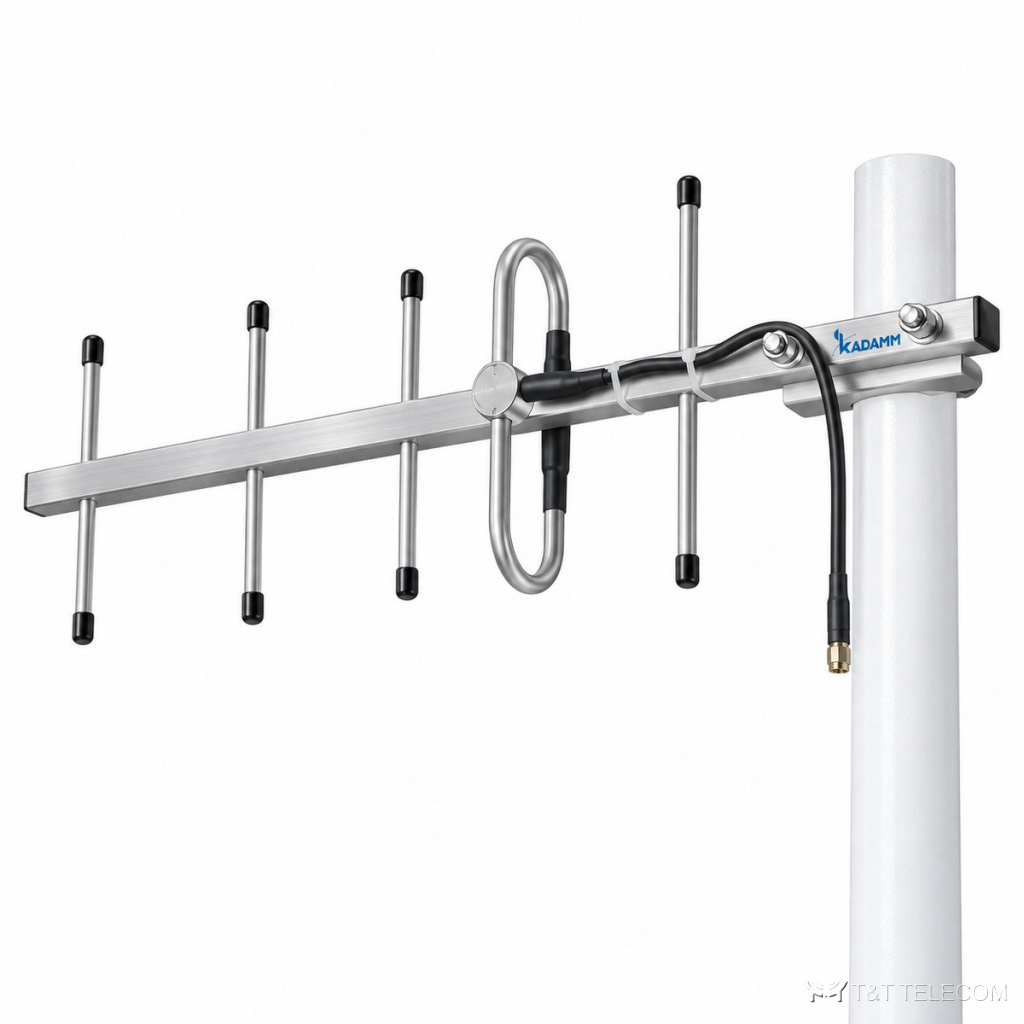

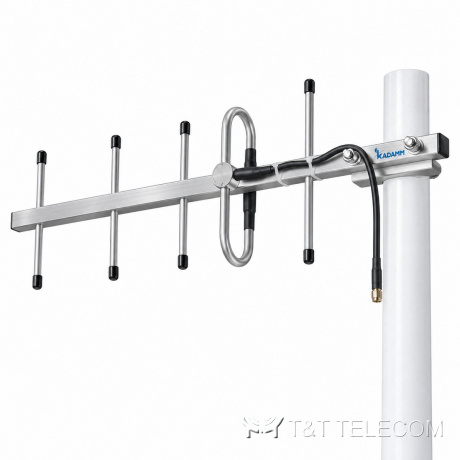

KADAMM ADY-806-960-9 — антенна Яги 806–960 МГц (868 МГц), 9 дБи
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-806-960-9 — директорная антенна (Яги). ADY-806-960-9 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ADY-806-960-9: полоса 806–960 МГц; усиление 9 дБи; ширина луча 54°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Область применения
- Через ADY-806-960-9 работают GSM-900 и LTE-900, ISM 868 МГц.
- Приём слабого сигнала с одного направления — ADY-806-960-9.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 806–960 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 54° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 48° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 470 мм |
| Масса антенны | 0,39 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ADY-806-960-9: 806–960 МГц.
- Усиление ADY-806-960-9 — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-806-960-9: в горизонтальной плоскости 54°, в вертикальной 48°.
- Под разъёмы ADY-806-960-9 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-806-960-9: Ø40–50 мм.
- Габариты и масса ADY-806-960-9: 0,39 кг.
Поставка и документы
KADAMM ADY-806-960-9 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у ADY-806-960-9?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-806-960-9?
9 дБи. Ширина луча — 54°.
Как крепится ADY-806-960-9?
Ø.40–50 мм
