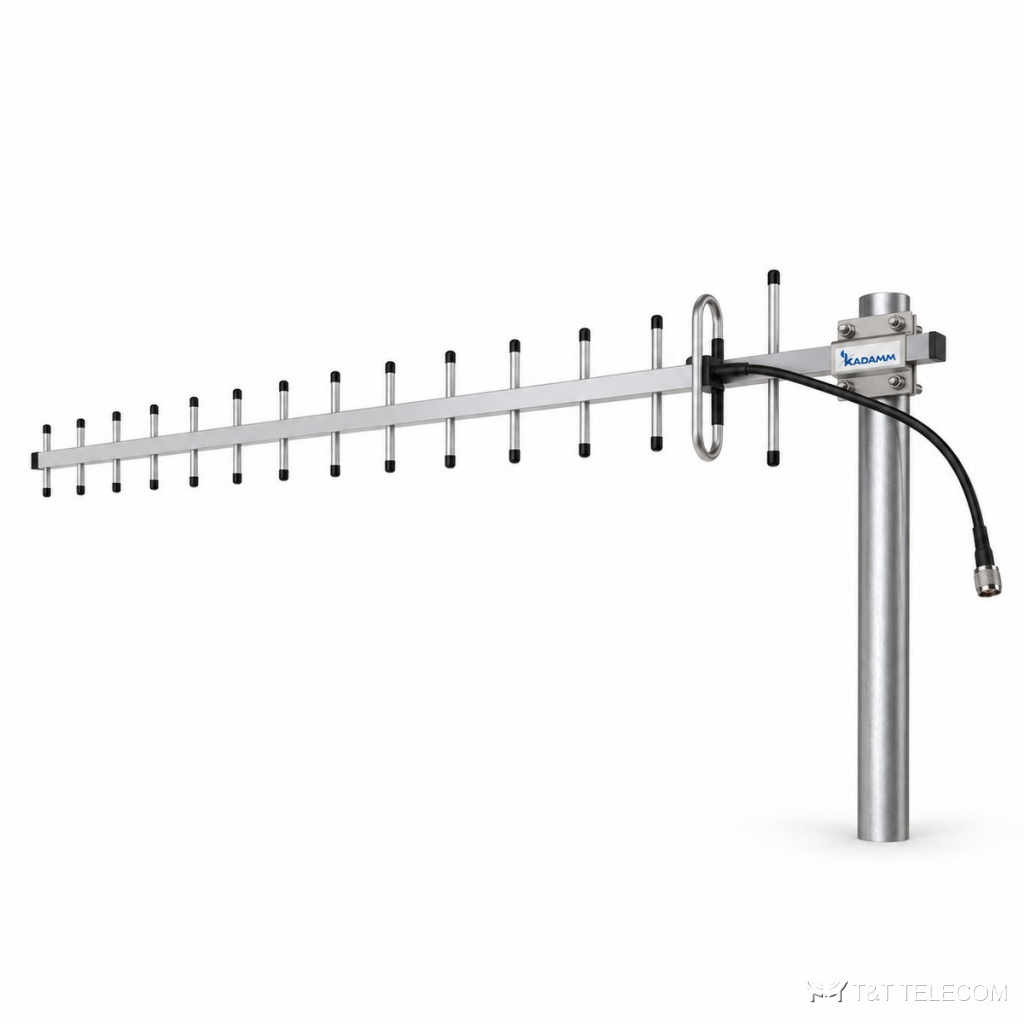

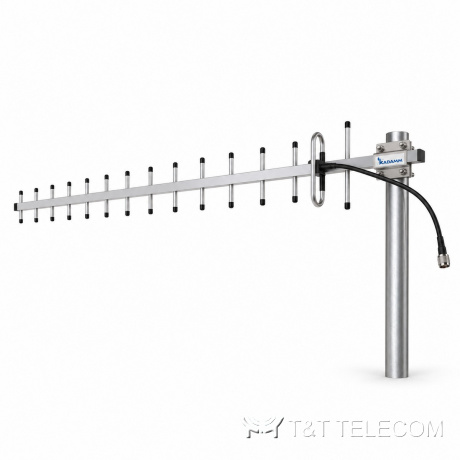

KADAMM ADY-806-960-13 — антенна Яги 806–960 МГц (868 МГц), 13 дБи
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-806-960-13 — директорная антенна (Яги). ADY-806-960-13 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-806-960-13: полоса 806–960 МГц; усиление 13 дБи; ширина луча 30°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Через ADY-806-960-13 работают GSM-900 и LTE-900, ISM 868 МГц.
- Связь с удалёнными объектами и ретрансляторами — ADY-806-960-13.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 806–960 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 1470 мм |
| Масса антенны | 0,6 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ADY-806-960-13: 806–960 МГц.
- Коэффициент усиления ADY-806-960-13 — 13 дБи; больше усиление — уже луч.
- Ширина луча ADY-806-960-13: в горизонтальной плоскости 30°, в вертикальной 30°.
- Под разъёмы ADY-806-960-13 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-806-960-13: Ø40–50 мм.
- Габариты и масса ADY-806-960-13: 0,6 кг.
Поставка и документы
Поставляем KADAMM ADY-806-960-13 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у ADY-806-960-13?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-806-960-13?
13 дБи. Ширина луча — 30°.
Как крепится ADY-806-960-13?
Ø.40–50 мм
