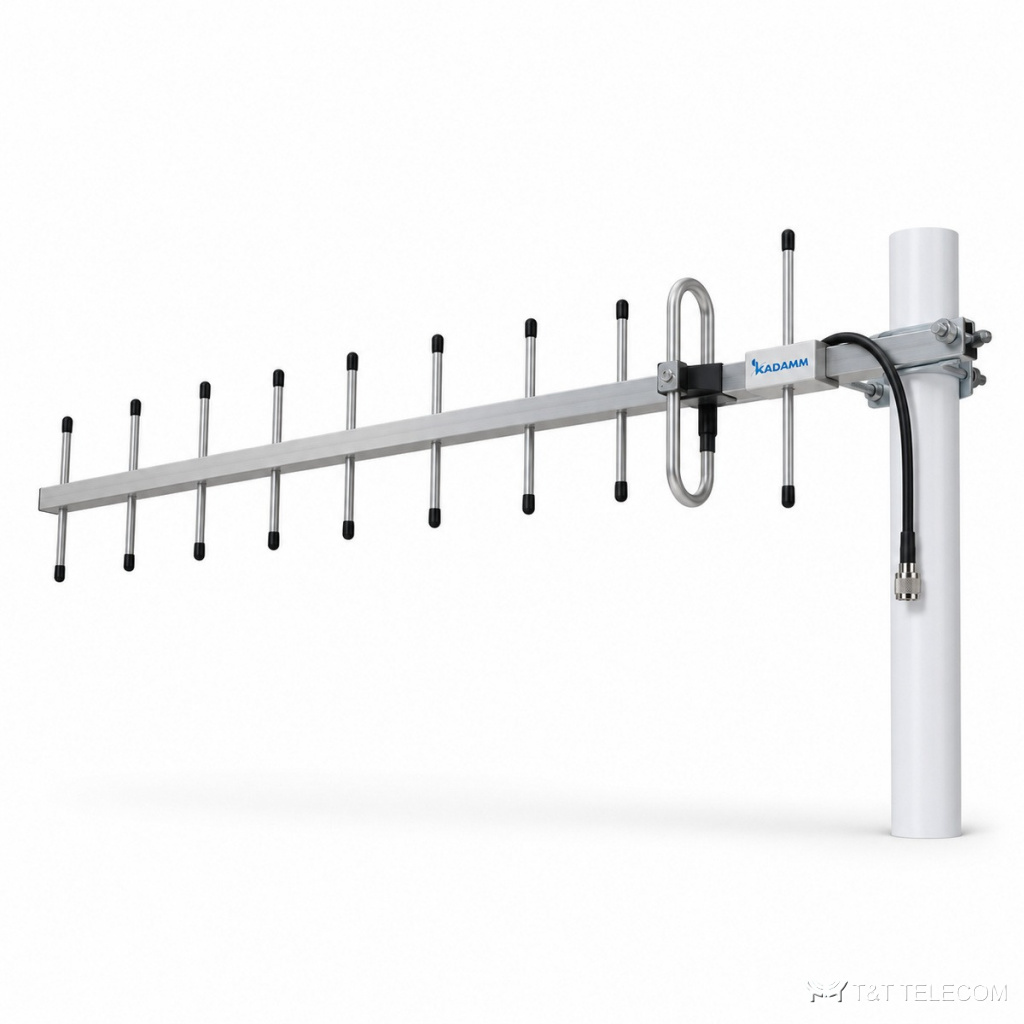

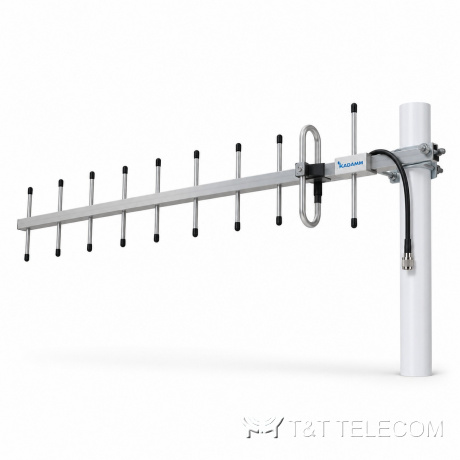

KADAMM ADY-806-960-116 — антенна Яги 806–960 МГц (868 МГц), 11,6 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-806-960-116: директорная антенна (Яги). Направленная антенна ADY-806-960-116 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Ключевые параметры ADY-806-960-116: полоса 806–960 МГц; усиление 11,6 дБи; ширина луча 40°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Через ADY-806-960-116 работают GSM-900 и LTE-900, ISM 868 МГц.
- Связь с удалёнными объектами и ретрансляторами — ADY-806-960-116.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 806–960 МГц |
| Коэффициент усиления, дБи | 11,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 40° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 1000 мм |
| Масса антенны | 0,42 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ADY-806-960-116: 806–960 МГц.
- Усиление ADY-806-960-116 — 11,6 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-806-960-116: в горизонтальной плоскости 40°, в вертикальной 32°.
- Разъёмы ADY-806-960-116 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-806-960-116: Ø40–50 мм.
- Габариты и масса ADY-806-960-116: 0,42 кг.
Поставка и документы
Поставляем KADAMM ADY-806-960-116 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ADY-806-960-116?
11,6 дБи. Ширина луча — 40°.
Как крепится ADY-806-960-116?
Ø.40–50 мм
Что нужно для подбора ADY-806-960-116?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-806-960-116.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ADY-806-960-116 — техническое описание 183.66 КБ
