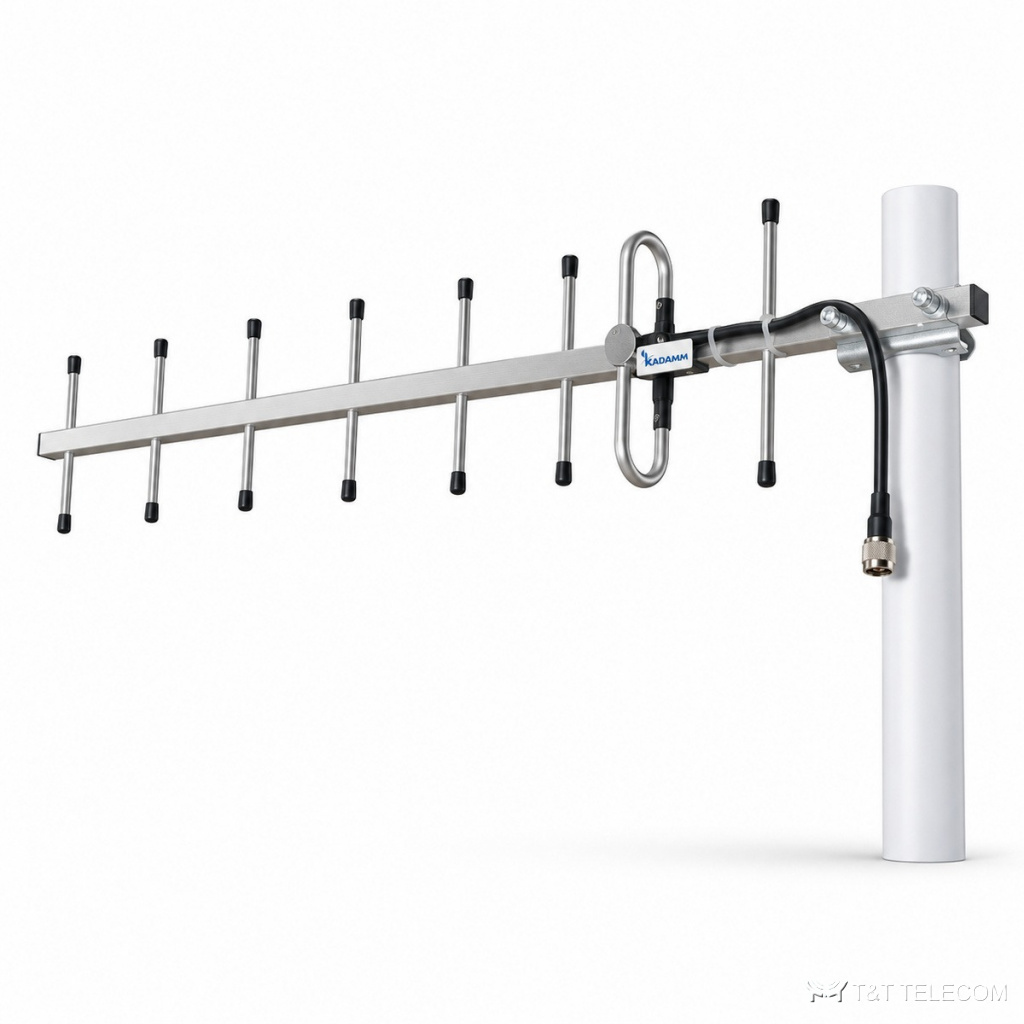

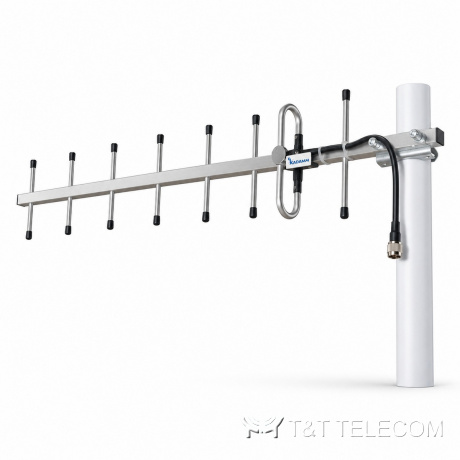

KADAMM ADY-806-960-11 — антенна Яги 806–960 МГц (868 МГц), 11,2 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-806-960-11: директорная антенна (Яги). ADY-806-960-11 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ADY-806-960-11: полоса 806–960 МГц; усиление 11,2 дБи; ширина луча 48°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Диапазоны ADY-806-960-11: GSM-900 и LTE-900, ISM 868 МГц.
- Приём слабого сигнала с одного направления — ADY-806-960-11.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 806–960 МГц |
| Коэффициент усиления, дБи | 11,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 48° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 800 мм |
| Масса антенны | 0,38 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой ADY-806-960-11 — 806–960 МГц.
- Коэффициент усиления ADY-806-960-11 — 11,2 дБи; больше усиление — уже луч.
- Ширина луча ADY-806-960-11: в горизонтальной плоскости 48°, в вертикальной 40°.
- Под разъёмы ADY-806-960-11 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-806-960-11: Ø40–50 мм.
- Габариты и масса ADY-806-960-11: 0,38 кг.
Поставка и документы
Поставляем KADAMM ADY-806-960-11 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает ADY-806-960-11?
Рабочая полоса ADY-806-960-11 — 806–960 МГц. Это GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у ADY-806-960-11?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-806-960-11?
11,2 дБи. Ширина луча — 48°.
