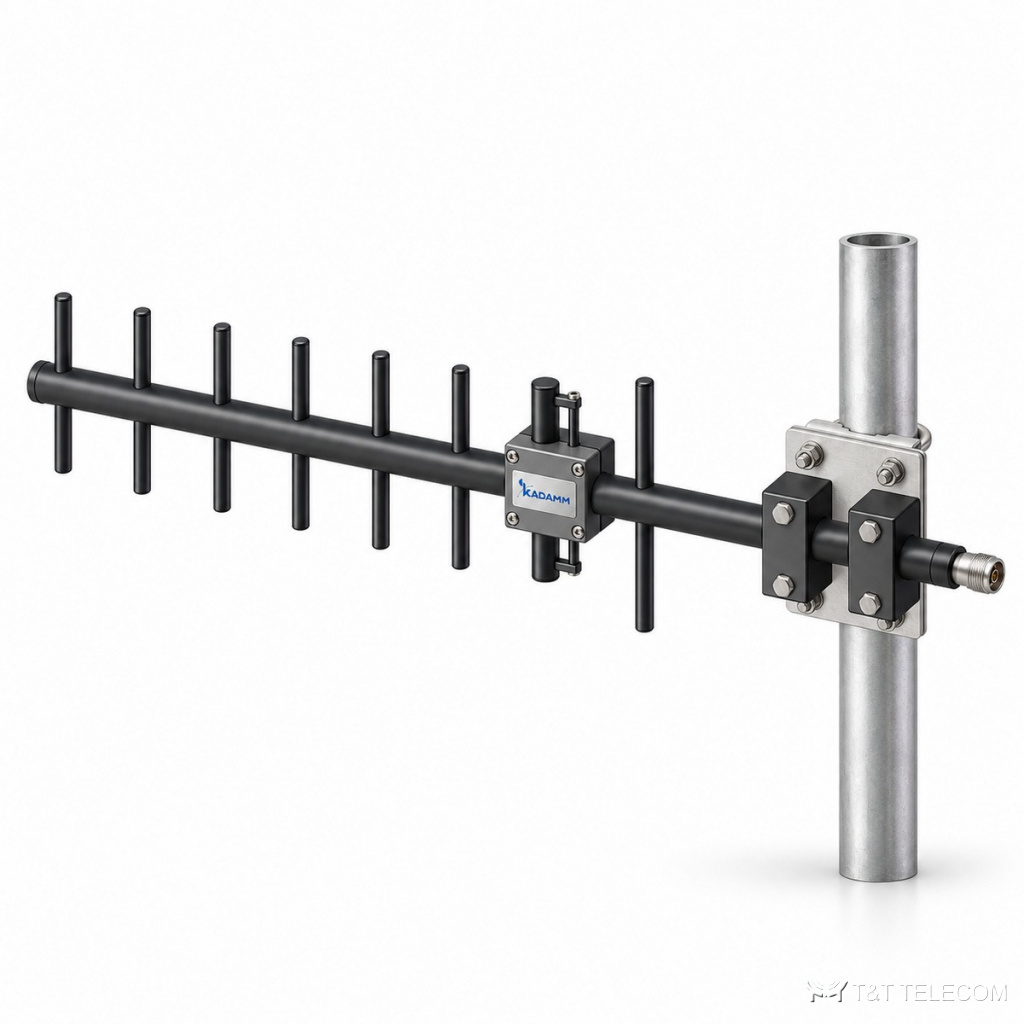

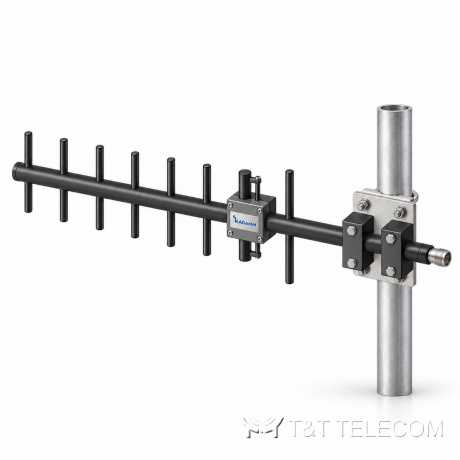

KADAMM ADY-806-960-10 — антенна Яги 806–960 МГц (868 МГц), 10 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-806-960-10: директорная антенна (Яги). ADY-806-960-10 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Коротко о ADY-806-960-10: полоса 806–960 МГц; усиление 10 дБи; ширина луча 56°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 300 Вт.
Область применения
- Диапазоны ADY-806-960-10: GSM-900 и LTE-900, ISM 868 МГц.
- Приём слабого сигнала с одного направления — ADY-806-960-10.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 806–960 МГц |
| Коэффициент усиления, дБи | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 56° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 45° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 16 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 760 × 195 мм |
| Масса антенны | 2,27 кг |
| Максимальная скорость ветра | 78,23 м/с |
| Цвет радома | Чёрный |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø35–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ADY-806-960-10: 806–960 МГц.
- Коэффициент усиления ADY-806-960-10 — 10 дБи; больше усиление — уже луч.
- Ширина луча ADY-806-960-10: в горизонтальной плоскости 56°, в вертикальной 45°.
- Разъёмы ADY-806-960-10 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-806-960-10: Ø35–50 мм.
- Габариты и масса ADY-806-960-10: 760 × 195 мм, 2,27 кг.
Поставка и документы
Поставляем KADAMM ADY-806-960-10 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ADY-806-960-10?
Ø.35–50 мм
Что нужно для подбора ADY-806-960-10?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-806-960-10.
Какие частоты поддерживает ADY-806-960-10?
Рабочая полоса ADY-806-960-10 — 806–960 МГц. Это GSM-900 и LTE-900, ISM 868 МГц.
