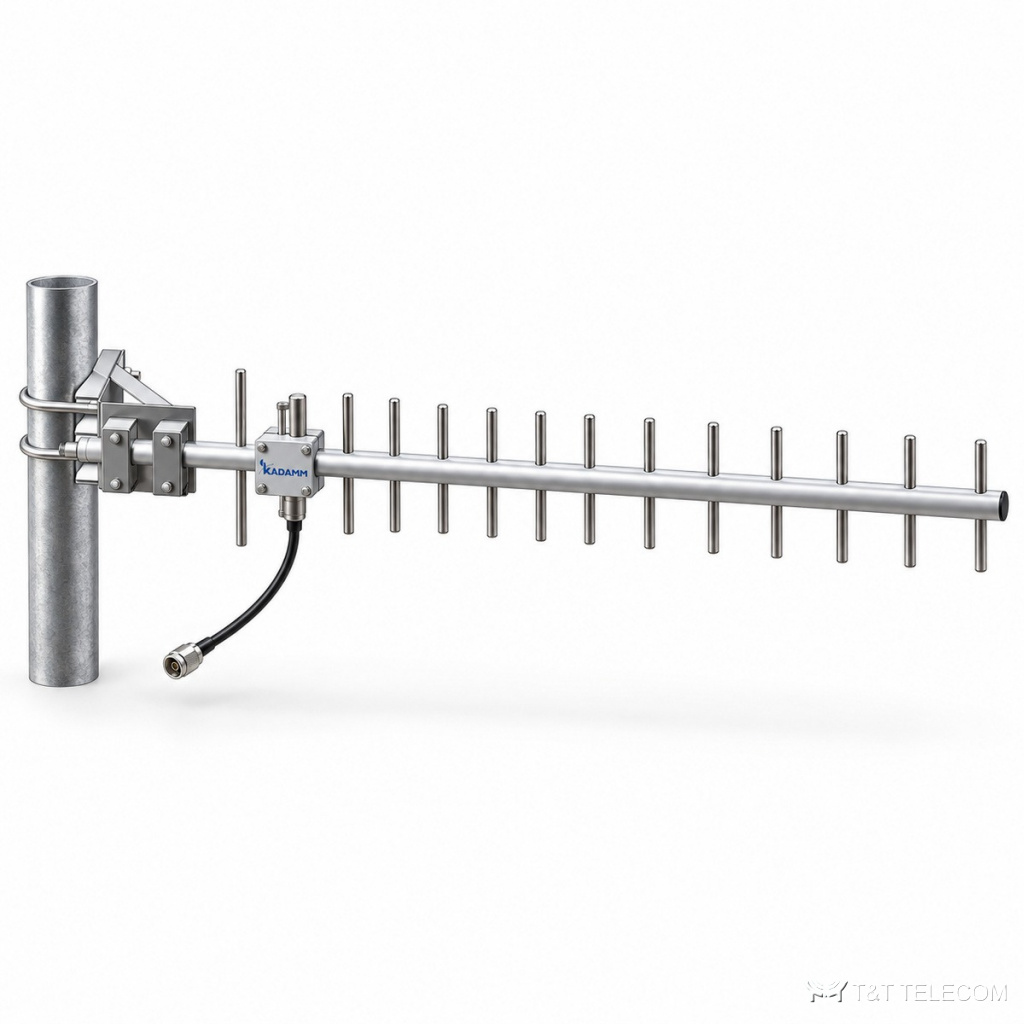

Модель KADAMM ADY-769-869-12 — директорная антенна (Яги). ADY-769-869-12 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ADY-769-869-12: полоса 769–869 МГц; усиление 12 дБи; ширина луча 35°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 300 Вт.
Область применения
- Через ADY-769-869-12 работают ISM 868 МГц.
- Приём слабого сигнала с одного направления — ADY-769-869-12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 769–869 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 16 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1380 × 201 мм |
| Масса антенны | 2,75 кг |
| Максимальная скорость ветра | 60 м/с |
| Цвет радома | Белый |
| Крепление на трубу | Ø45–75 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ADY-769-869-12: 769–869 МГц.
- Коэффициент усиления ADY-769-869-12 — 12 дБи; больше усиление — уже луч.
- Ширина луча ADY-769-869-12: в горизонтальной плоскости 35°, в вертикальной 32°.
- Под разъёмы ADY-769-869-12 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-769-869-12: Ø45–75 мм.
- Габариты и масса ADY-769-869-12: 1380 × 201 мм, 2,75 кг.
Поставка и документы
KADAMM ADY-769-869-12 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у ADY-769-869-12?
12 дБи. Ширина луча — 35°.
Как крепится ADY-769-869-12?
Ø.45–75 мм
Что нужно для подбора ADY-769-869-12?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-769-869-12.
