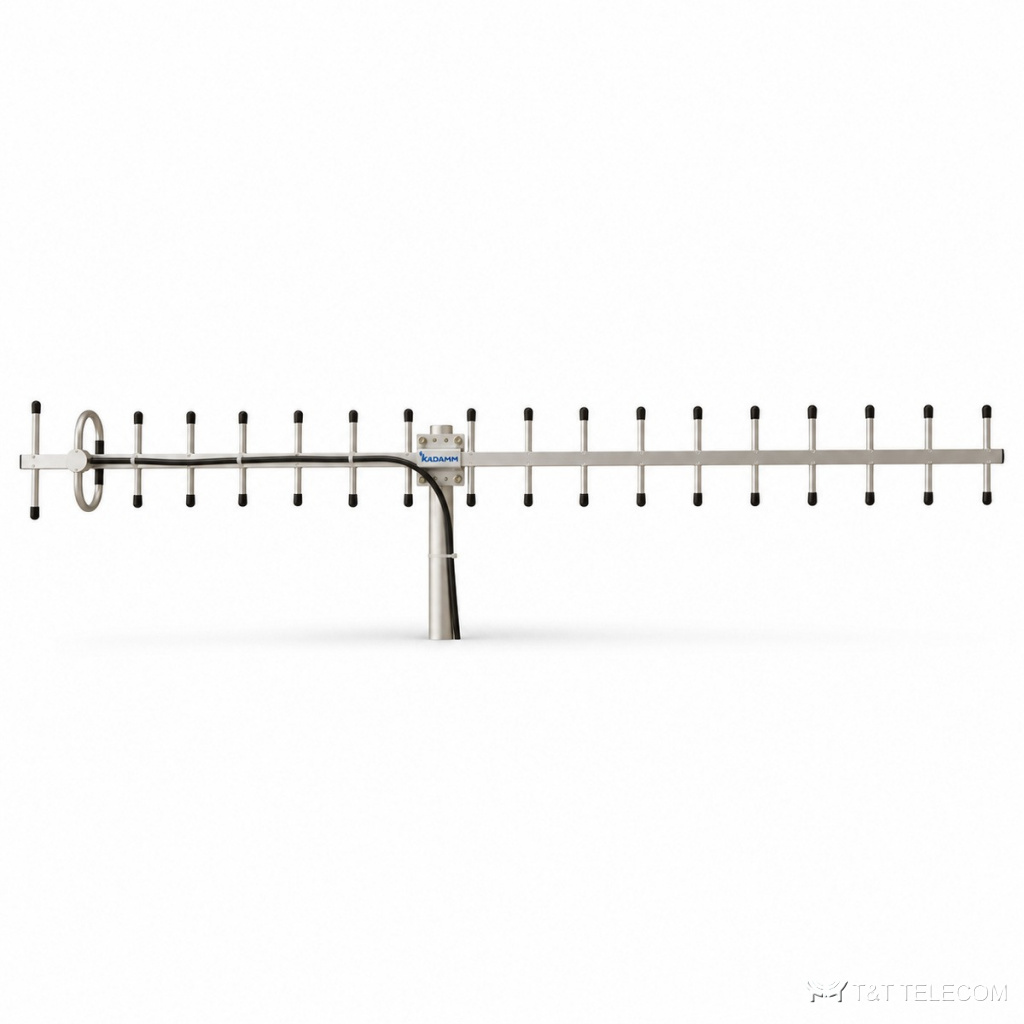

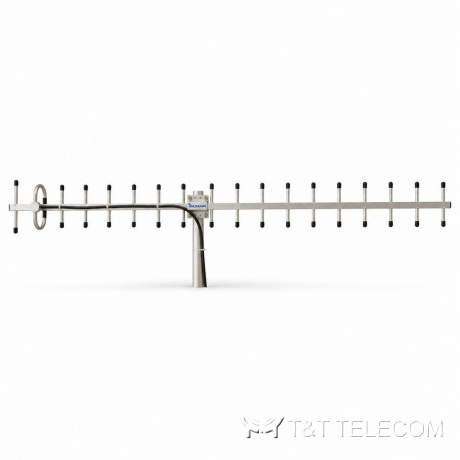

KADAMM ADY-700-800-15 — антенна Яги 700–800 МГц, 15 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-700-800-15: директорная антенна (Яги). ADY-700-800-15 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-700-800-15: полоса 700–800 МГц; усиление 15 дБи; ширина луча 28°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Область применения
- Связь с удалёнными объектами и ретрансляторами — ADY-700-800-15.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 700–800 МГц |
| Коэффициент усиления, дБи | 15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 28° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥14 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 1780 мм |
| Масса антенны | 1,24 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ADY-700-800-15: 700–800 МГц.
- Усиление ADY-700-800-15 — 15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-700-800-15: в горизонтальной плоскости 28°, в вертикальной 25°.
- Под разъёмы ADY-700-800-15 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-700-800-15: Ø40–50 мм.
- Габариты и масса ADY-700-800-15: 1,24 кг.
Поставка и документы
Подберём KADAMM ADY-700-800-15 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора ADY-700-800-15?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-700-800-15.
Какие частоты поддерживает ADY-700-800-15?
Рабочая полоса ADY-700-800-15 — 700–800 МГц.
Какой разъём у ADY-700-800-15?
1×N. Другие исполнения — уточняйте при заказе.
