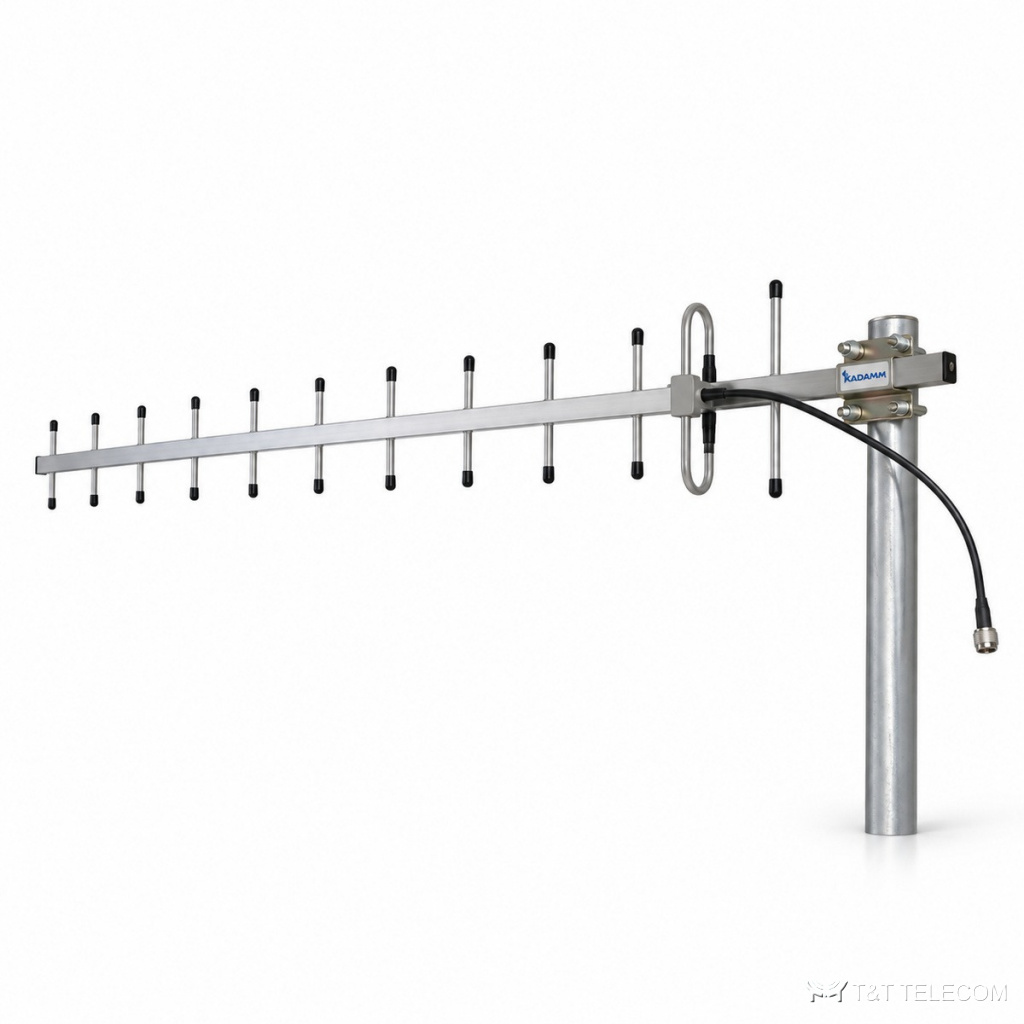

KADAMM ADY-690-800-12 — антенна Яги 690–800 МГц, 12 дБи

KADAMM ADY-690-800-12 — антенна Яги 690–800 МГц, 12 дБи
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM ADY-690-800-12 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM ADY-690-800-12 — директорная антенна (Яги). Направленная антенна ADY-690-800-12 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ADY-690-800-12: полоса 690–800 МГц; усиление 12 дБи; ширина луча 36°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.

Для каких задач

  • Связь с удалёнными объектами и ретрансляторами — ADY-690-800-12.

Технические характеристики

ПараметрЗначение
Диапазон частот690–800 МГц
Коэффициент усиления, дБи12
Ширина ДН по уровню −3 дБ, горизонтальная плоскость36°
Ширина ДН по уровню −3 дБ, вертикальная плоскость32°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥18
ПоляризацияВертикальная или горизонтальная (выбирается при монтаже)
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Длина1170 мм
Масса антенны1,4 кг
Крепление на трубуØ40–50 мм

На что смотреть при выборе

  • Сверьте частоты своей сети с полосой ADY-690-800-12 — 690–800 МГц.
  • Коэффициент усиления ADY-690-800-12 — 12 дБи; больше усиление — уже луч.
  • Ширина луча ADY-690-800-12: в горизонтальной плоскости 36°, в вертикальной 32°.
  • Под разъёмы ADY-690-800-12 (1×N) подбирают джамперы и переходы.
  • Монтаж ADY-690-800-12: Ø40–50 мм.
  • Габариты и масса ADY-690-800-12: 1,4 кг.

Поставка и документы

KADAMM ADY-690-800-12 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какой разъём у ADY-690-800-12?
1×N. Другие исполнения — уточняйте при заказе.

Какое усиление у ADY-690-800-12?
12 дБи. Ширина луча — 36°.

Как крепится ADY-690-800-12?
Ø.40–50 мм
