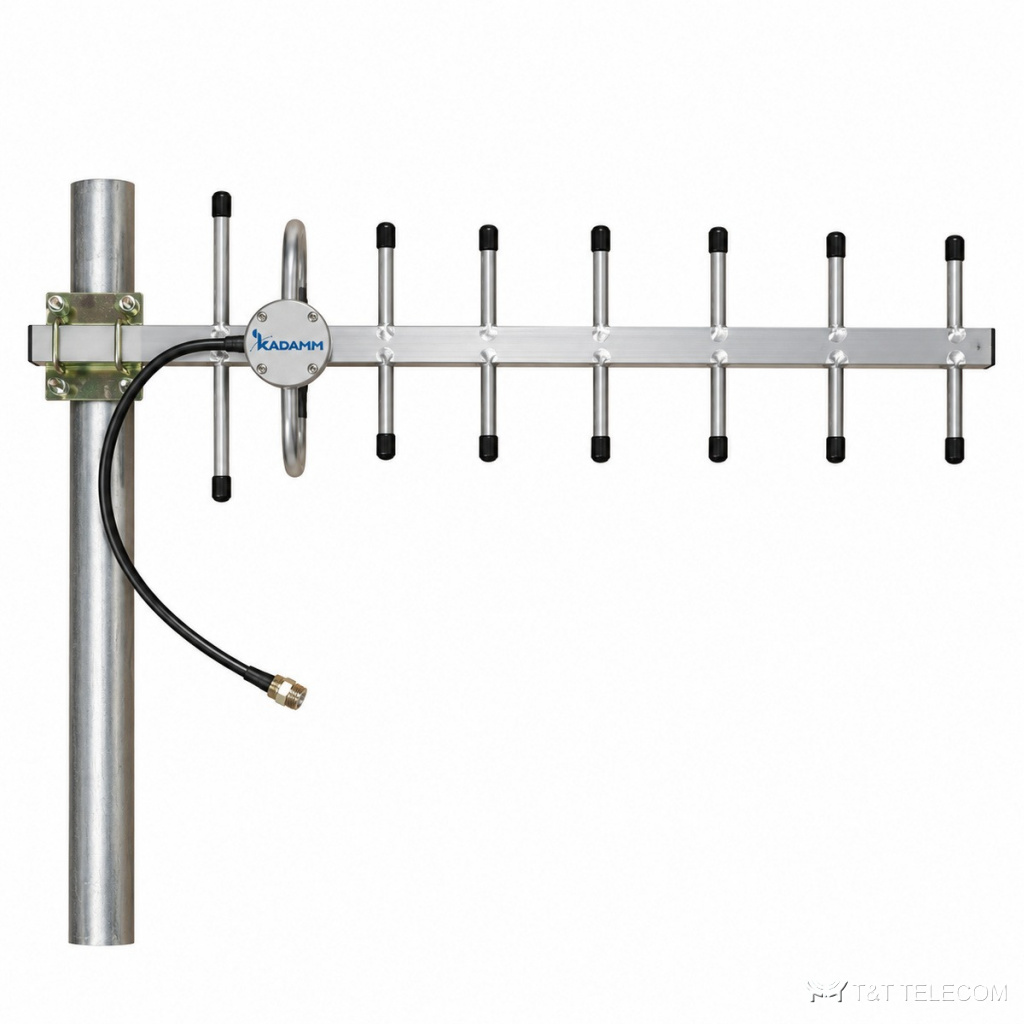

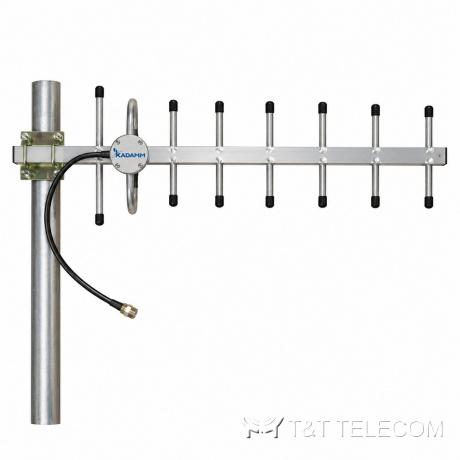

KADAMM ADY-690-800-11 — антенна Яги 690–800 МГц, 11,2 дБи
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-690-800-11: директорная антенна (Яги). Направленная антенна ADY-690-800-11 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Основные данные ADY-690-800-11: полоса 690–800 МГц; усиление 11,2 дБи; ширина луча 48°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Приём слабого сигнала с одного направления — ADY-690-800-11.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 690–800 МГц |
| Коэффициент усиления, дБи | 11,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 48° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 42° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 760 мм |
| Масса антенны | 0,56 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой ADY-690-800-11 — 690–800 МГц.
- Усиление ADY-690-800-11 — 11,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-690-800-11: в горизонтальной плоскости 48°, в вертикальной 42°.
- Под разъёмы ADY-690-800-11 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-690-800-11: Ø40–50 мм.
- Габариты и масса ADY-690-800-11: 0,56 кг.
Поставка и документы
Подберём KADAMM ADY-690-800-11 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у ADY-690-800-11?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-690-800-11?
11,2 дБи. Ширина луча — 48°.
Как крепится ADY-690-800-11?
Ø.40–50 мм
