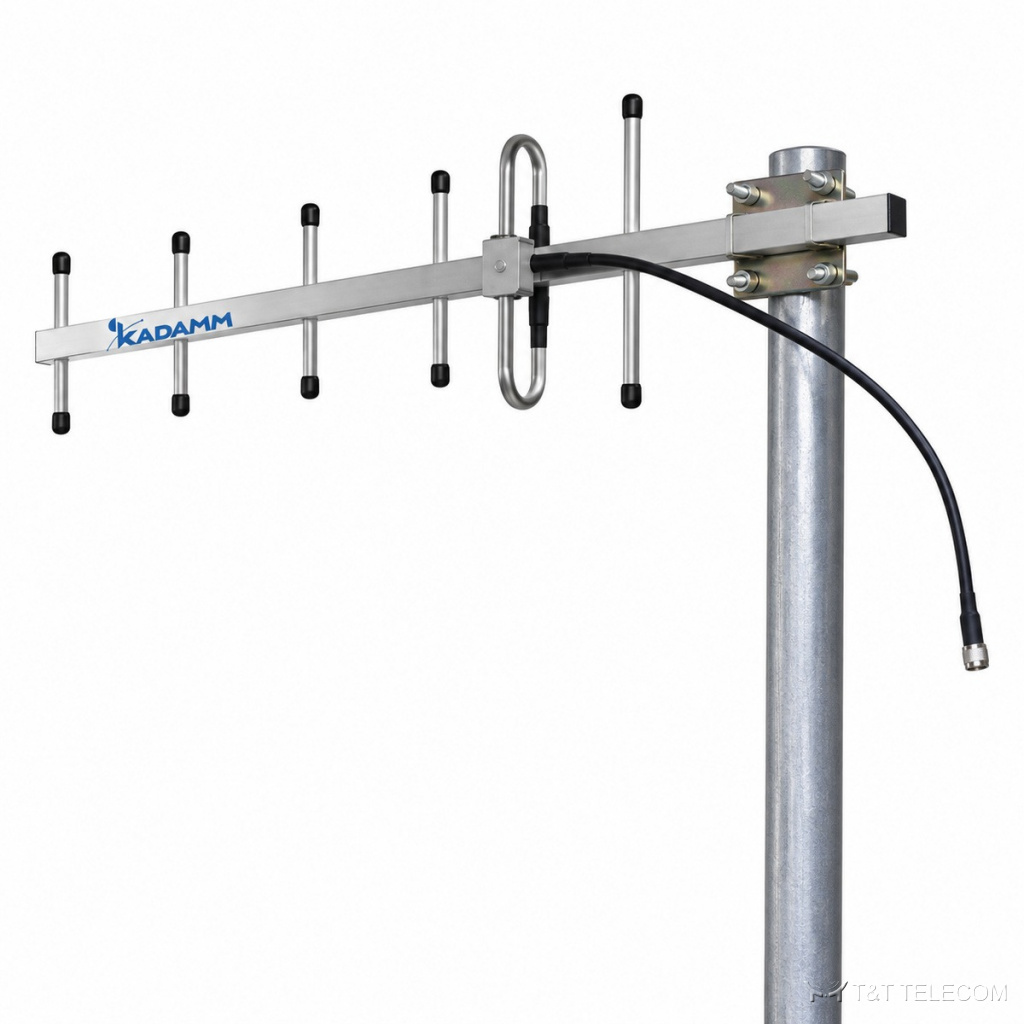

KADAMM ADY-680-790-10 — антенна Яги 680–790 МГц, 10 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-680-790-10 — директорная антенна (Яги). Направленная антенна ADY-680-790-10 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ADY-680-790-10: полоса 680–790 МГц; усиление 10 дБи; ширина луча 55°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Связь с удалёнными объектами и ретрансляторами — ADY-680-790-10.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 680–790 МГц |
| Коэффициент усиления, дБи | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 55° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 45° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥14 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 660 мм |
| Масса антенны | 0,5 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ADY-680-790-10: 680–790 МГц.
- Коэффициент усиления ADY-680-790-10 — 10 дБи; больше усиление — уже луч.
- Ширина луча ADY-680-790-10: в горизонтальной плоскости 55°, в вертикальной 45°.
- Разъёмы ADY-680-790-10 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-680-790-10: Ø40–50 мм.
- Габариты и масса ADY-680-790-10: 0,5 кг.
Поставка и документы
Поставляем KADAMM ADY-680-790-10 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ADY-680-790-10?
10 дБи. Ширина луча — 55°.
Как крепится ADY-680-790-10?
Ø.40–50 мм
Что нужно для подбора ADY-680-790-10?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-680-790-10.
