KADAMM ADY-646-718-95 — антенна Яги 646–718 МГц, 9,5 дБи
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

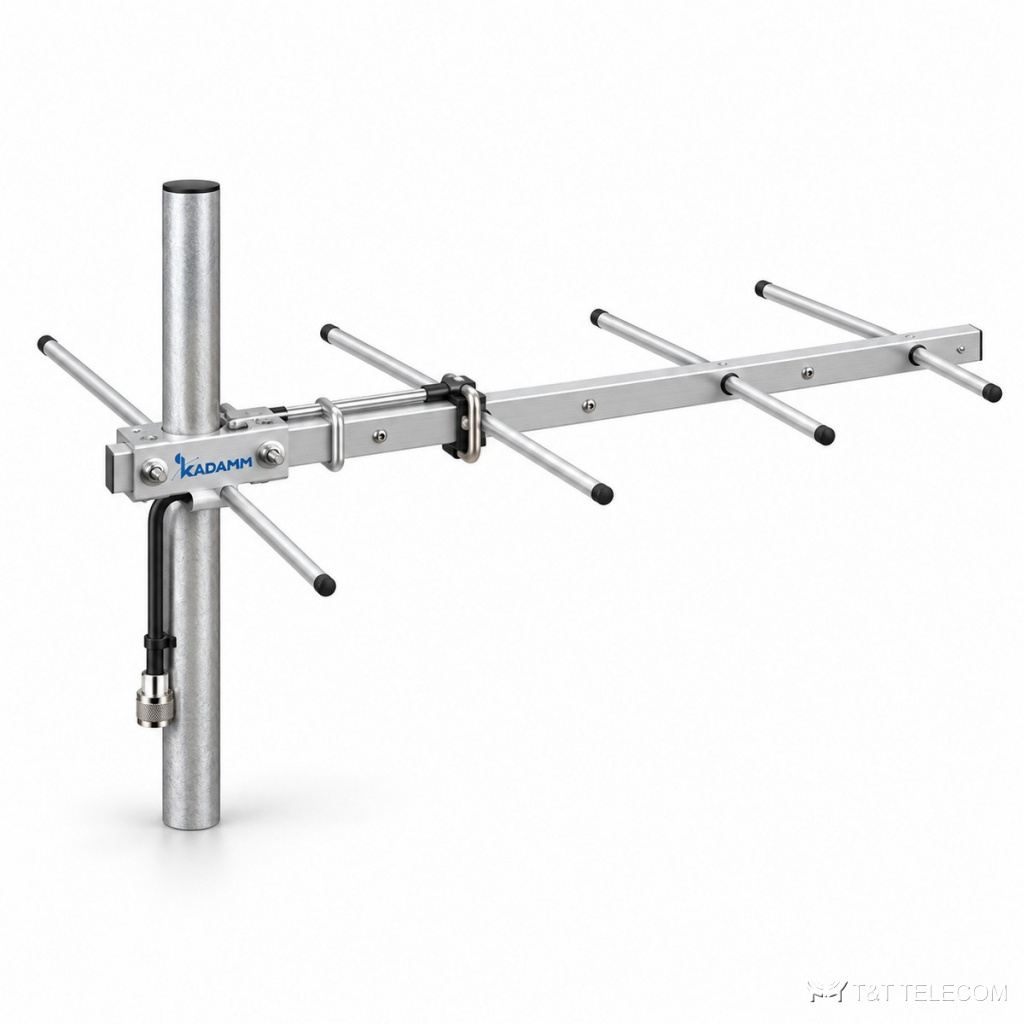

KADAMM ADY-646-718-95 — директорная антенна (Яги). ADY-646-718-95 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ADY-646-718-95: полоса 646–718 МГц; усиление 9,5 дБи; ширина луча 70°; поляризация горизонтальная; разъёмы 1×F; мощность до 50 Вт.
Для каких задач
- Связь с удалёнными объектами и ретрансляторами — ADY-646-718-95.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 646–718 МГц |
| Коэффициент усиления, дБи | 9,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 56° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥14 |
| Поляризация | Горизонтальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 75 Ом |
| Максимальная мощность на порт | 50 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка F или по заказу |
| Длина | 550 мм |
| Масса антенны | 0,25 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ADY-646-718-95: 646–718 МГц.
- Усиление ADY-646-718-95 — 9,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-646-718-95: в горизонтальной плоскости 70°, в вертикальной 56°.
- Разъёмы ADY-646-718-95 — 1×F; кабельные сборки готовят под них заранее.
- Монтаж ADY-646-718-95: Ø40–50 мм.
- Габариты и масса ADY-646-718-95: 0,25 кг.
Поставка и документы
Подберём KADAMM ADY-646-718-95 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у ADY-646-718-95?
1×F. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-646-718-95?
9,5 дБи. Ширина луча — 70°.
Как крепится ADY-646-718-95?
Ø.40–50 мм
