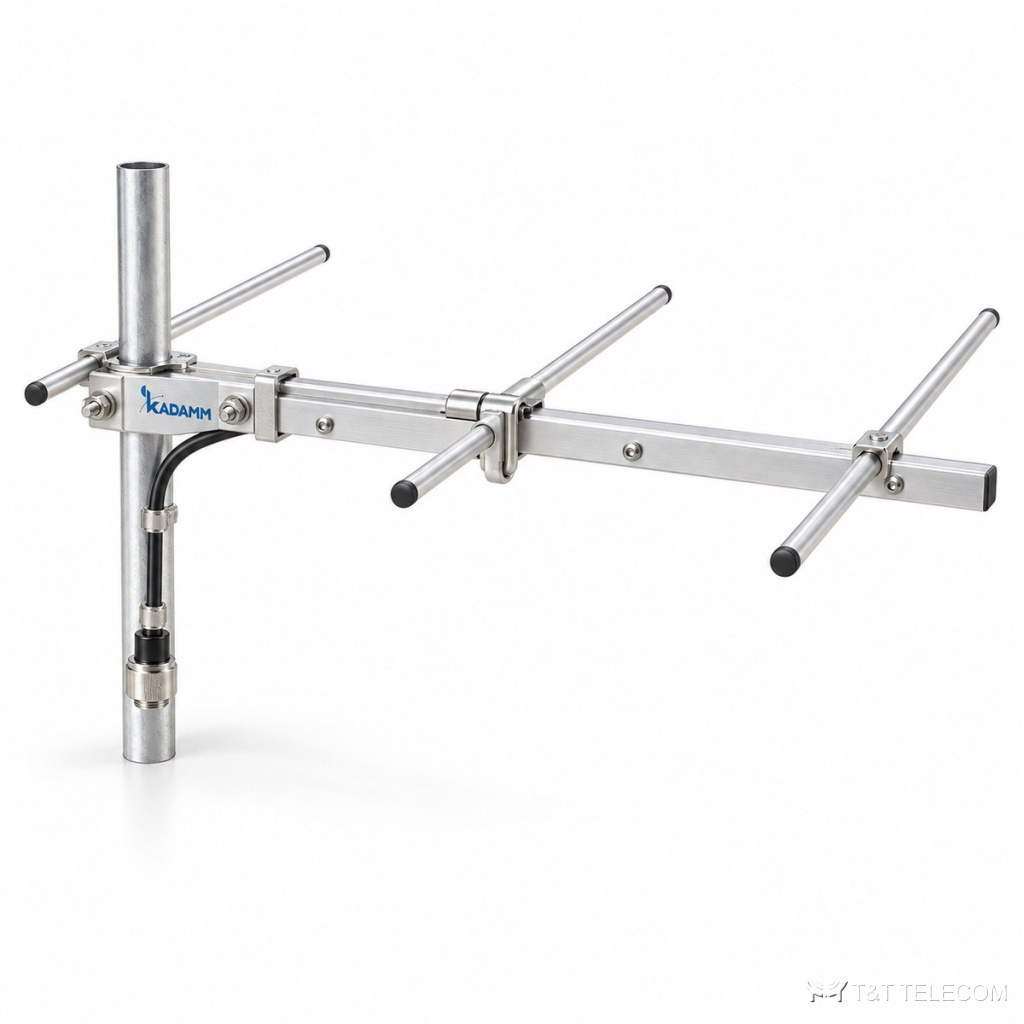

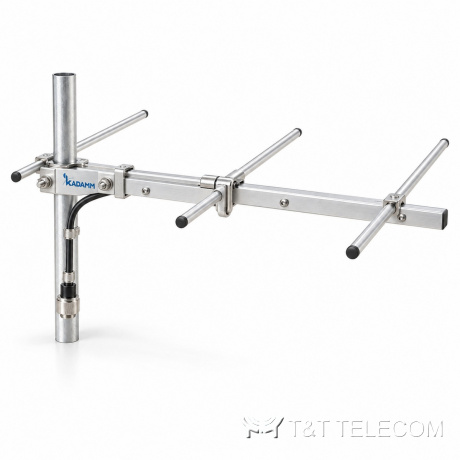

KADAMM ADY-646-718-7 — антенна Яги 646–718 МГц, 7 дБи
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-646-718-7 — директорная антенна (Яги). Направленная антенна ADY-646-718-7 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ADY-646-718-7: полоса 646–718 МГц; усиление 7 дБи; ширина луча 110°; поляризация горизонтальная; разъёмы 1×F; мощность до 50 Вт.
Область применения
- Связь с удалёнными объектами и ретрансляторами — ADY-646-718-7.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 646–718 МГц |
| Коэффициент усиления, дБи | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 110° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥14 |
| Поляризация | Горизонтальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 75 Ом |
| Максимальная мощность на порт | 50 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка F или по заказу |
| Длина | 315 мм |
| Масса антенны | 0,2 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой ADY-646-718-7 — 646–718 МГц.
- Коэффициент усиления ADY-646-718-7 — 7 дБи; больше усиление — уже луч.
- Ширина луча ADY-646-718-7: в горизонтальной плоскости 110°, в вертикальной 65°.
- Под разъёмы ADY-646-718-7 (1×F) подбирают джамперы и переходы.
- Монтаж ADY-646-718-7: Ø40–50 мм.
- Габариты и масса ADY-646-718-7: 0,2 кг.
Поставка и документы
Поставляем KADAMM ADY-646-718-7 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает ADY-646-718-7?
Рабочая полоса ADY-646-718-7 — 646–718 МГц.
Какой разъём у ADY-646-718-7?
1×F. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-646-718-7?
7 дБи. Ширина луча — 110°.
