KADAMM ADY-646-718-13 — антенна Яги 646–718 МГц, 13 дБи
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

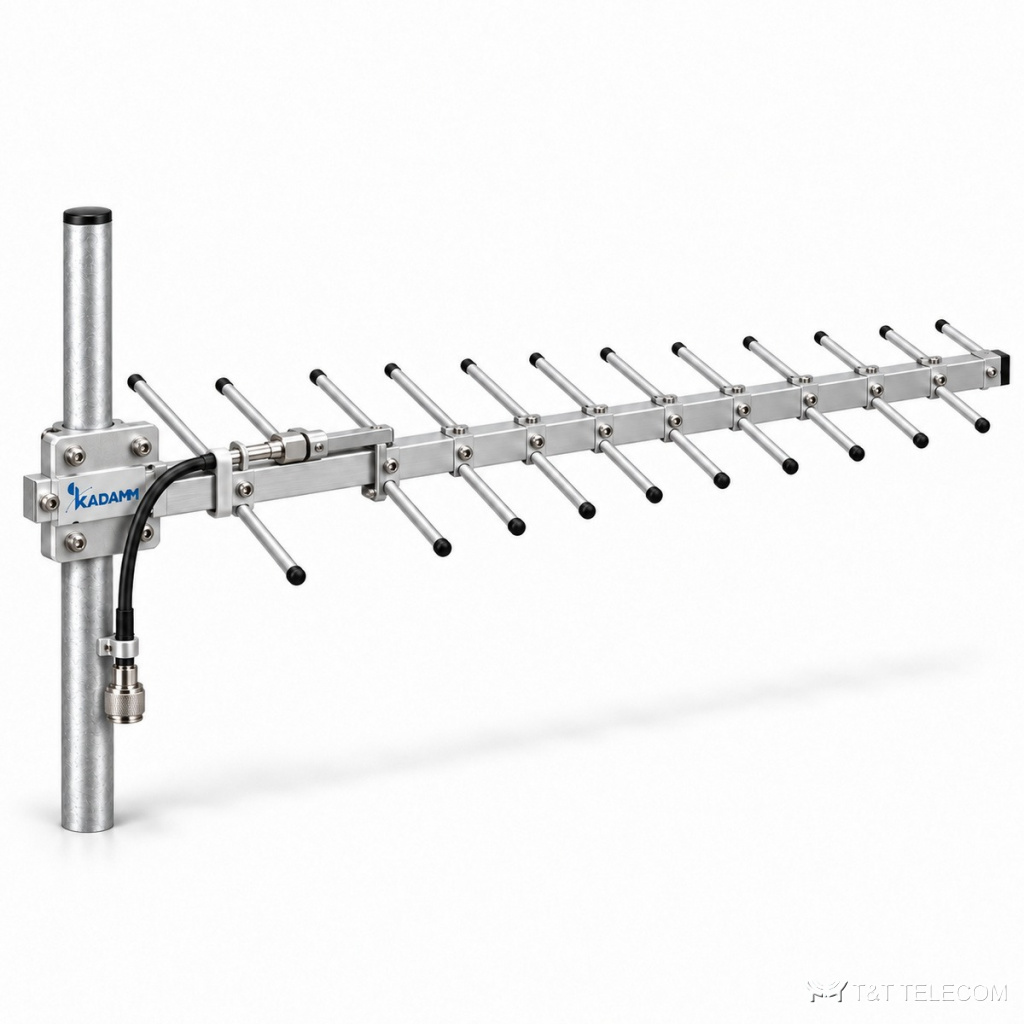

Модель KADAMM ADY-646-718-13 — директорная антенна (Яги). ADY-646-718-13 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-646-718-13: полоса 646–718 МГц; усиление 13 дБи; ширина луча 39°; поляризация горизонтальная; разъёмы 1×F; мощность до 50 Вт.
Для каких задач
- Приём слабого сигнала с одного направления — ADY-646-718-13.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 646–718 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 39° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 37° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 |
| Поляризация | Горизонтальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 75 Ом |
| Максимальная мощность на порт | 50 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка F или по заказу |
| Длина | 990 мм |
| Масса антенны | 0,35 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой ADY-646-718-13 — 646–718 МГц.
- Коэффициент усиления ADY-646-718-13 — 13 дБи; больше усиление — уже луч.
- Ширина луча ADY-646-718-13: в горизонтальной плоскости 39°, в вертикальной 37°.
- Разъёмы ADY-646-718-13 — 1×F; кабельные сборки готовят под них заранее.
- Монтаж ADY-646-718-13: Ø40–50 мм.
- Габариты и масса ADY-646-718-13: 0,35 кг.
Поставка и документы
Подберём KADAMM ADY-646-718-13 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает ADY-646-718-13?
Рабочая полоса ADY-646-718-13 — 646–718 МГц.
Какой разъём у ADY-646-718-13?
1×F. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-646-718-13?
13 дБи. Ширина луча — 39°.
