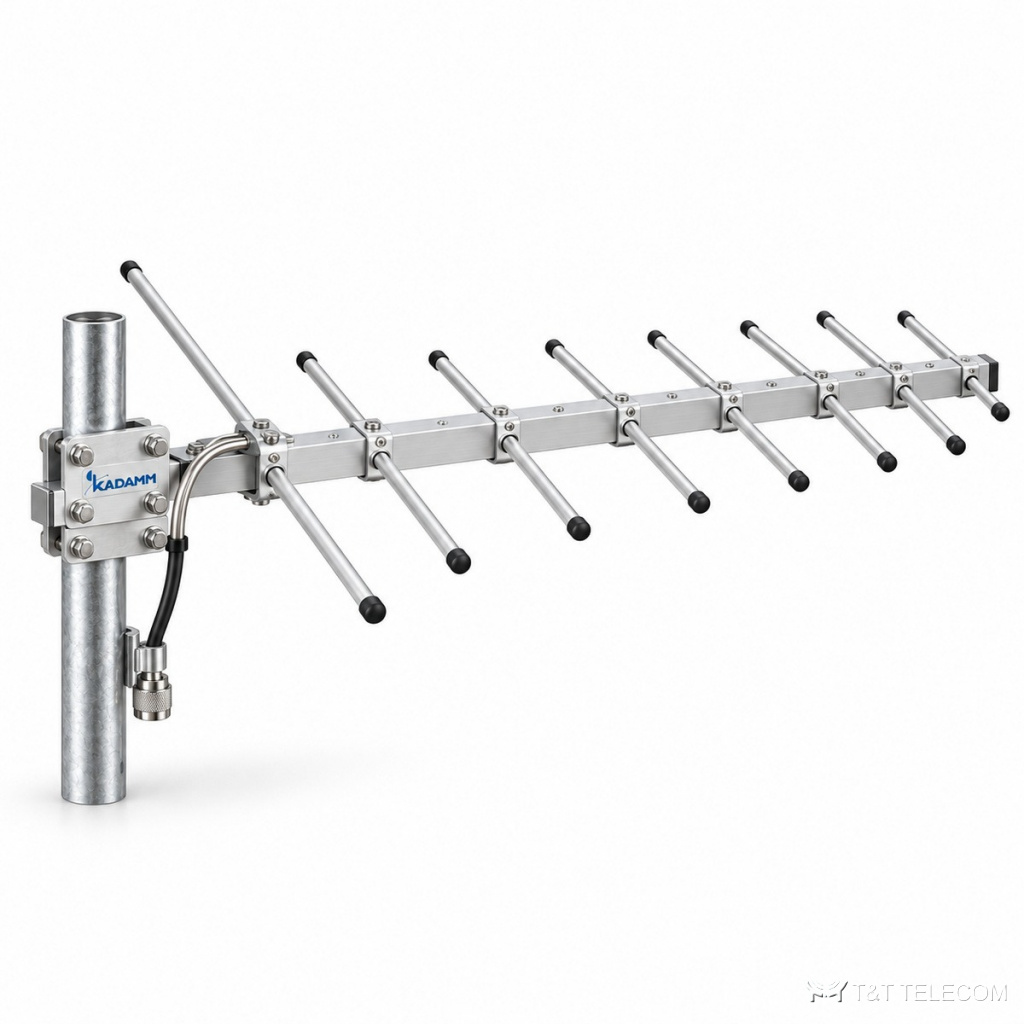

KADAMM ADY-646-718-12 — директорная антенна (Яги). Направленная антенна ADY-646-718-12 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Основные данные ADY-646-718-12: полоса 646–718 МГц; усиление 12 дБи; ширина луча 44°; поляризация горизонтальная; разъёмы 1×F; мощность до 50 Вт.
Для каких задач
- Связь с удалёнными объектами и ретрансляторами — ADY-646-718-12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 646–718 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 44° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 |
| Поляризация | Горизонтальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 75 Ом |
| Максимальная мощность на порт | 50 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка F или по заказу |
| Длина | 990 мм |
| Масса антенны | 0,35 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой ADY-646-718-12 — 646–718 МГц.
- Усиление ADY-646-718-12 — 12 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-646-718-12: в горизонтальной плоскости 44°, в вертикальной 40°.
- Разъёмы ADY-646-718-12 — 1×F; кабельные сборки готовят под них заранее.
- Монтаж ADY-646-718-12: Ø40–50 мм.
- Габариты и масса ADY-646-718-12: 0,35 кг.
Поставка и документы
KADAMM ADY-646-718-12 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора ADY-646-718-12?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-646-718-12.
Какие частоты поддерживает ADY-646-718-12?
Рабочая полоса ADY-646-718-12 — 646–718 МГц.
Какой разъём у ADY-646-718-12?
1×F. Другие исполнения — уточняйте при заказе.
