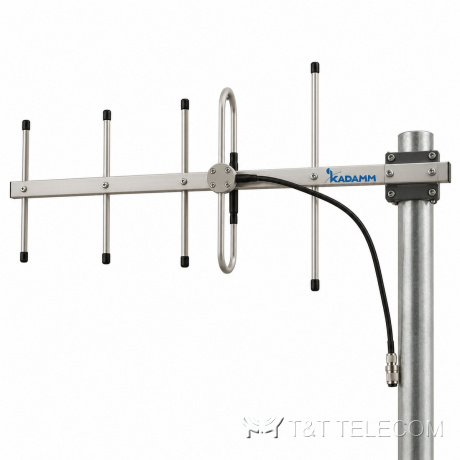

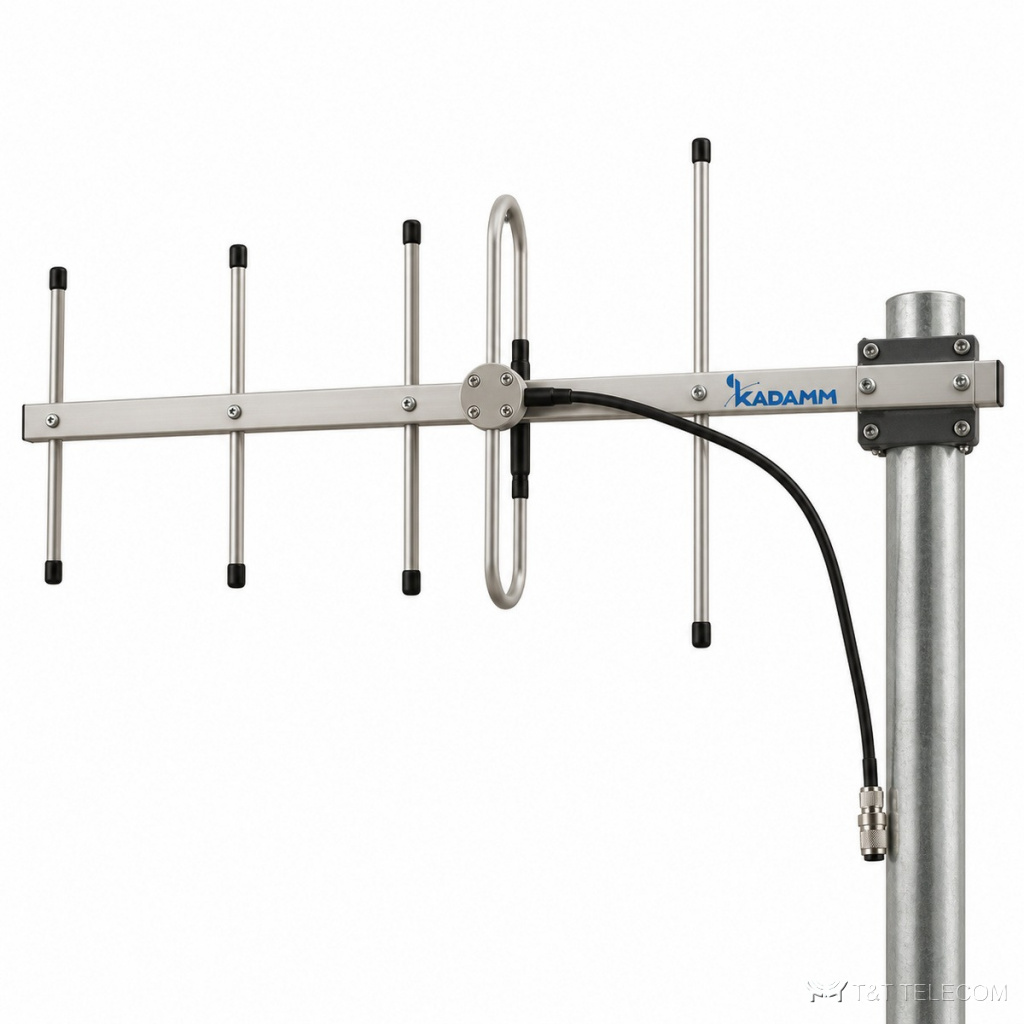

KADAMM ADY-580-690-9 — антенна Яги 580–690 МГц, 9 дБи
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-580-690-9: директорная антенна (Яги). ADY-580-690-9 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-580-690-9: полоса 580–690 МГц; усиление 9 дБи; ширина луча 54°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Связь с удалёнными объектами и ретрансляторами — ADY-580-690-9.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 580–690 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 54° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 48° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N или по заказу (IEC 61169-16) |
| Длина | 600 мм |
| Масса антенны | 0,48 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ADY-580-690-9: 580–690 МГц.
- Усиление ADY-580-690-9 — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-580-690-9: в горизонтальной плоскости 54°, в вертикальной 48°.
- Под разъёмы ADY-580-690-9 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-580-690-9: Ø40–50 мм.
- Габариты и масса ADY-580-690-9: 0,48 кг.
Поставка и документы
Подберём KADAMM ADY-580-690-9 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает ADY-580-690-9?
Рабочая полоса ADY-580-690-9 — 580–690 МГц.
Какой разъём у ADY-580-690-9?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-580-690-9?
9 дБи. Ширина луча — 54°.
