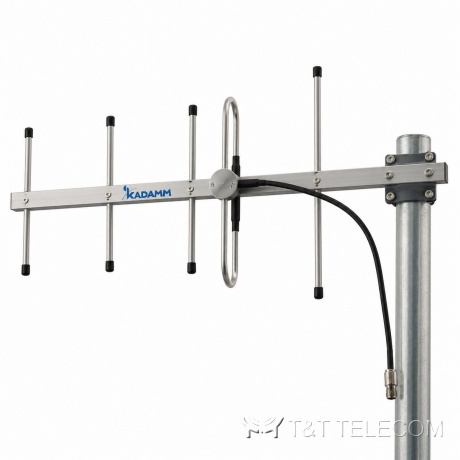

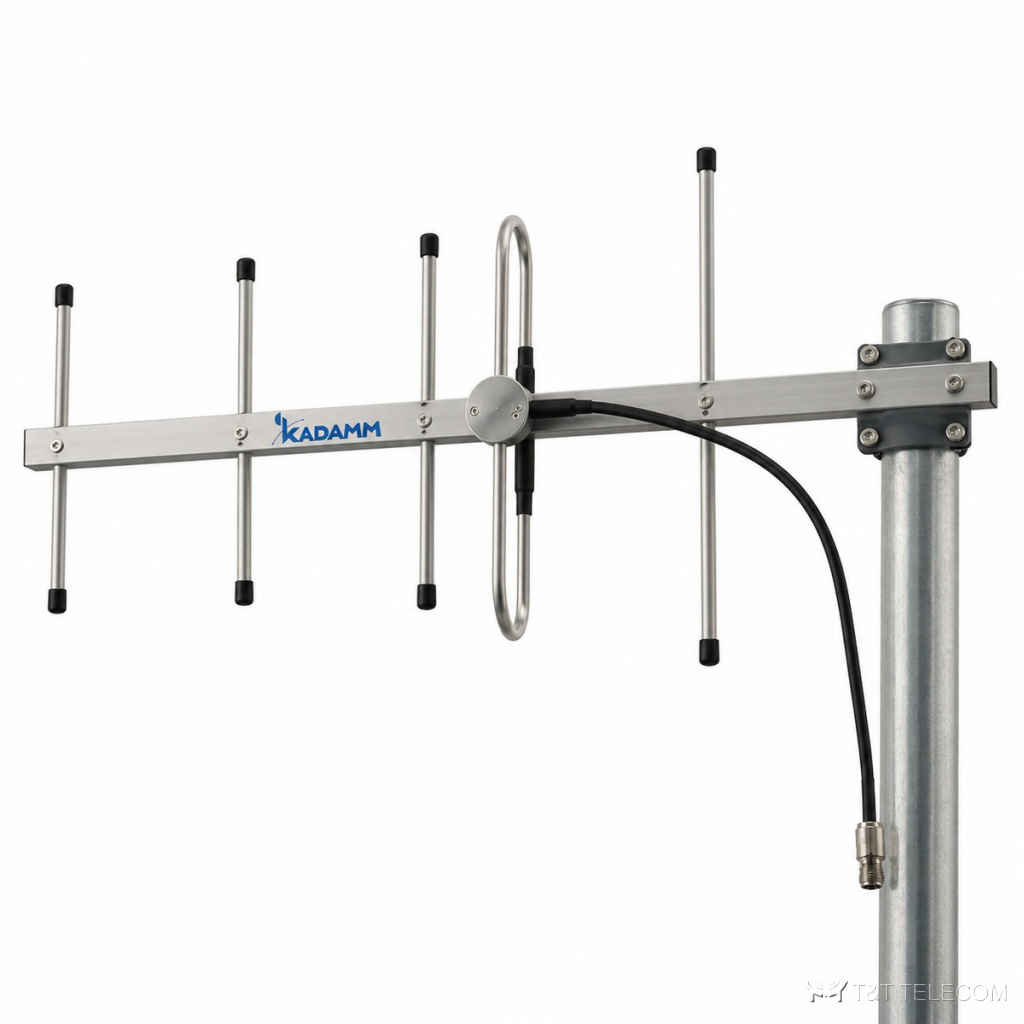

Модель KADAMM ADY-580-690-12 — директорная антенна (Яги). ADY-580-690-12 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Коротко о ADY-580-690-12: полоса 580–690 МГц; усиление 12 дБи; ширина луча 36°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Область применения
- Приём слабого сигнала с одного направления — ADY-580-690-12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 580–690 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 36° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 1300 мм |
| Масса антенны | 0,6 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ADY-580-690-12: 580–690 МГц.
- Коэффициент усиления ADY-580-690-12 — 12 дБи; больше усиление — уже луч.
- Ширина луча ADY-580-690-12: в горизонтальной плоскости 36°, в вертикальной 32°.
- Разъёмы ADY-580-690-12 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-580-690-12: Ø40–50 мм.
- Габариты и масса ADY-580-690-12: 0,6 кг.
Поставка и документы
KADAMM ADY-580-690-12 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора ADY-580-690-12?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-580-690-12.
Какие частоты поддерживает ADY-580-690-12?
Рабочая полоса ADY-580-690-12 — 580–690 МГц.
Какой разъём у ADY-580-690-12?
1×N. Другие исполнения — уточняйте при заказе.
