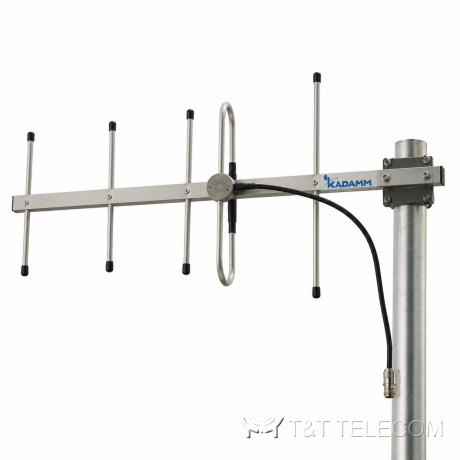

KADAMM ADY-480-590-9 — антенна Яги 480–590 МГц, 9 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

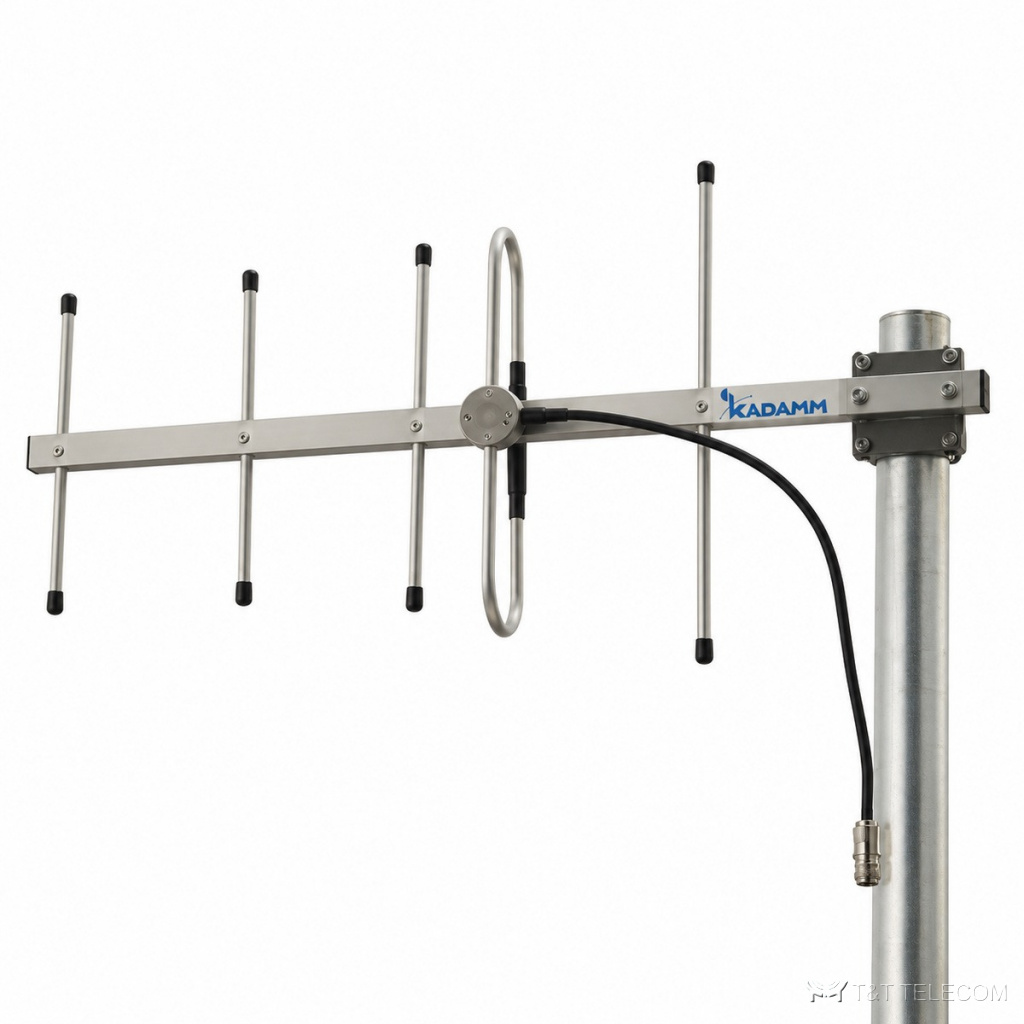

KADAMM ADY-480-590-9: директорная антенна (Яги). Направленная антенна ADY-480-590-9 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Ключевые параметры ADY-480-590-9: полоса 480–590 МГц; усиление 9 дБи; ширина луча 54°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Связь с удалёнными объектами и ретрансляторами — ADY-480-590-9.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 480–590 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 54° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 48° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N или по заказу (IEC 61169-16) |
| Длина | 700 мм |
| Масса антенны | 0,58 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ADY-480-590-9: 480–590 МГц.
- Коэффициент усиления ADY-480-590-9 — 9 дБи; больше усиление — уже луч.
- Ширина луча ADY-480-590-9: в горизонтальной плоскости 54°, в вертикальной 48°.
- Разъёмы ADY-480-590-9 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-480-590-9: Ø40–50 мм.
- Габариты и масса ADY-480-590-9: 0,58 кг.
Поставка и документы
KADAMM ADY-480-590-9 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится ADY-480-590-9?
Ø.40–50 мм
Что нужно для подбора ADY-480-590-9?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-480-590-9.
Какие частоты поддерживает ADY-480-590-9?
Рабочая полоса ADY-480-590-9 — 480–590 МГц.
