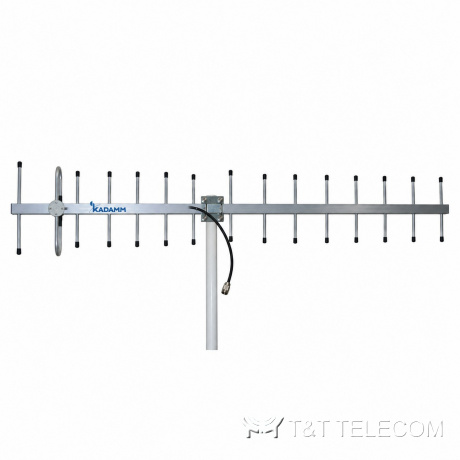

KADAMM ADY-480-590-13 — антенна Яги 480–590 МГц, 13 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

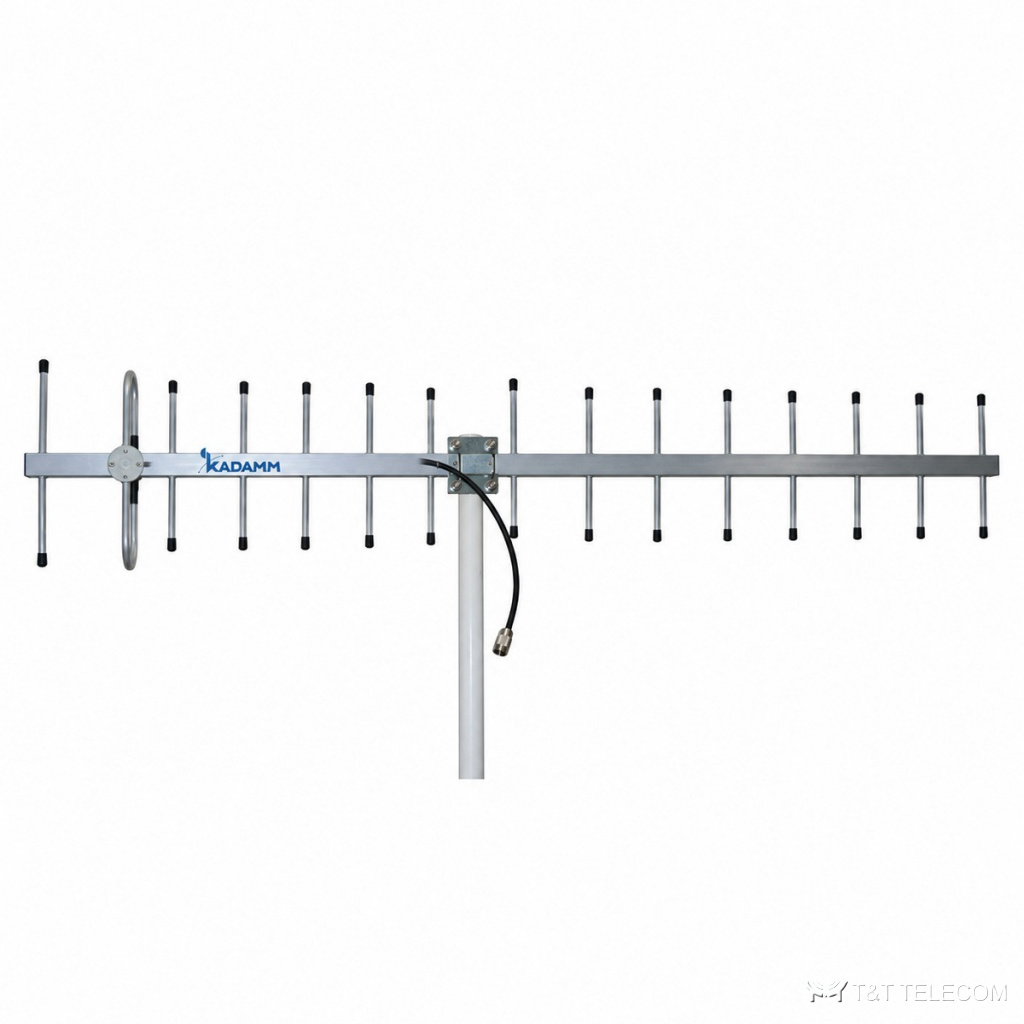

KADAMM ADY-480-590-13 — директорная антенна (Яги). ADY-480-590-13 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-480-590-13: полоса 480–590 МГц; усиление 13 дБи; ширина луча 38°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Связь с удалёнными объектами и ретрансляторами — ADY-480-590-13.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 480–590 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 38° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 1850 мм |
| Масса антенны | 1,16 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой ADY-480-590-13 — 480–590 МГц.
- Коэффициент усиления ADY-480-590-13 — 13 дБи; больше усиление — уже луч.
- Ширина луча ADY-480-590-13: в горизонтальной плоскости 38°, в вертикальной 35°.
- Разъёмы ADY-480-590-13 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-480-590-13: Ø40–50 мм.
- Габариты и масса ADY-480-590-13: 1,16 кг.
Поставка и документы
Подберём KADAMM ADY-480-590-13 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора ADY-480-590-13?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-480-590-13.
Какие частоты поддерживает ADY-480-590-13?
Рабочая полоса ADY-480-590-13 — 480–590 МГц.
Какой разъём у ADY-480-590-13?
1×N. Другие исполнения — уточняйте при заказе.
