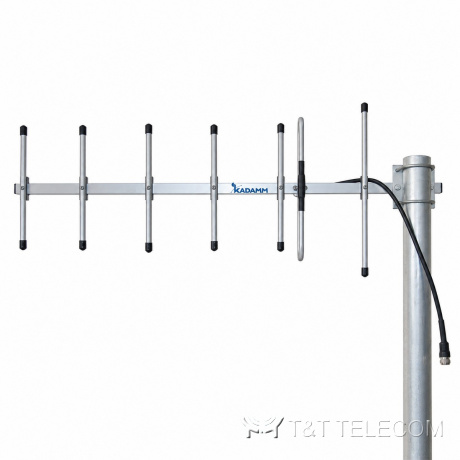

KADAMM ADY-480-590-11 — антенна Яги 480–590 МГц, 11,2 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

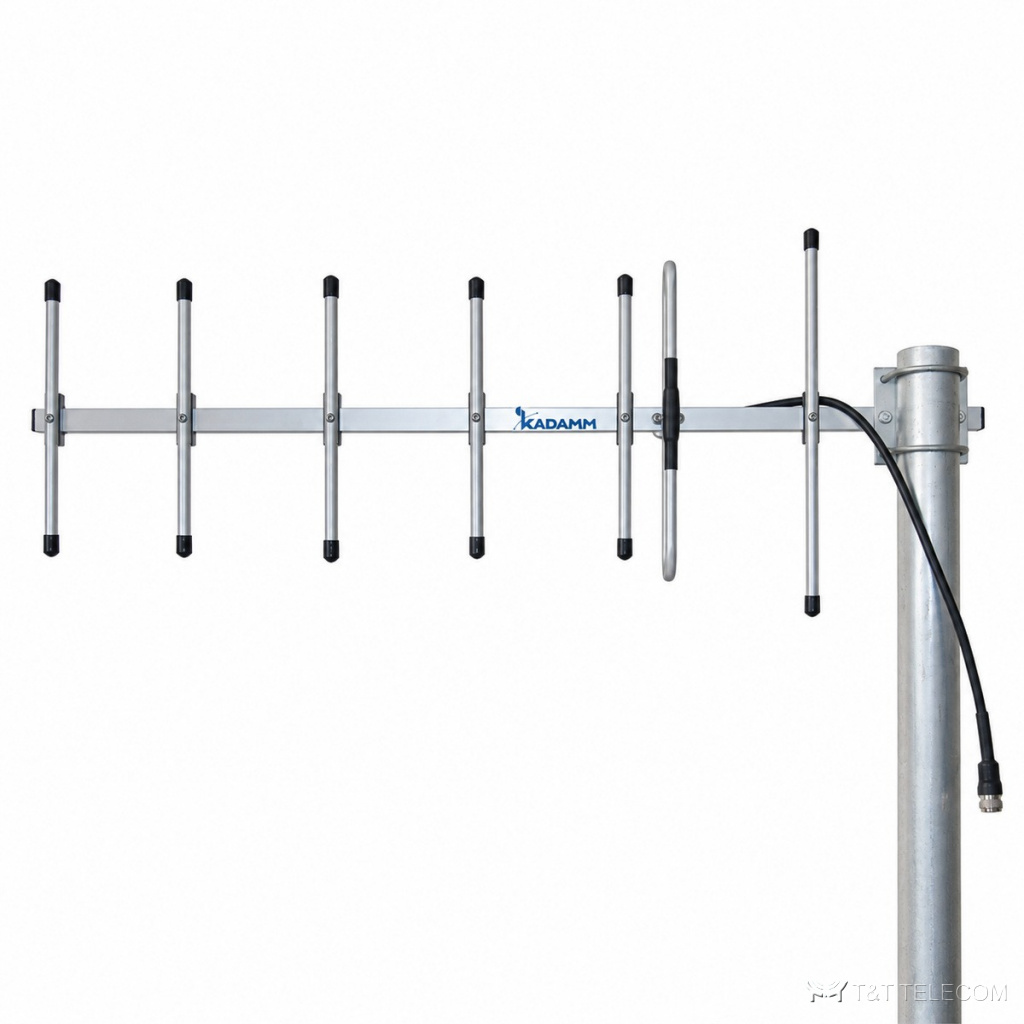

KADAMM ADY-480-590-11 — директорная антенна (Яги). Направленная антенна ADY-480-590-11 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Ключевые параметры ADY-480-590-11: полоса 480–590 МГц; усиление 11,2 дБи; ширина луча 44°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Связь с удалёнными объектами и ретрансляторами — ADY-480-590-11.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 480–590 МГц |
| Коэффициент усиления, дБи | 11,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 44° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 920 мм |
| Масса антенны | 0,56 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ADY-480-590-11: 480–590 МГц.
- Коэффициент усиления ADY-480-590-11 — 11,2 дБи; больше усиление — уже луч.
- Ширина луча ADY-480-590-11: в горизонтальной плоскости 44°, в вертикальной 40°.
- Разъёмы ADY-480-590-11 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-480-590-11: Ø40–50 мм.
- Габариты и масса ADY-480-590-11: 0,56 кг.
Поставка и документы
Поставляем KADAMM ADY-480-590-11 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ADY-480-590-11?
Ø.40–50 мм
Что нужно для подбора ADY-480-590-11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-480-590-11.
Какие частоты поддерживает ADY-480-590-11?
Рабочая полоса ADY-480-590-11 — 480–590 МГц.
