KADAMM ADY-470-600-65 — антенна Яги 470–600 МГц, 6,5 дБи
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

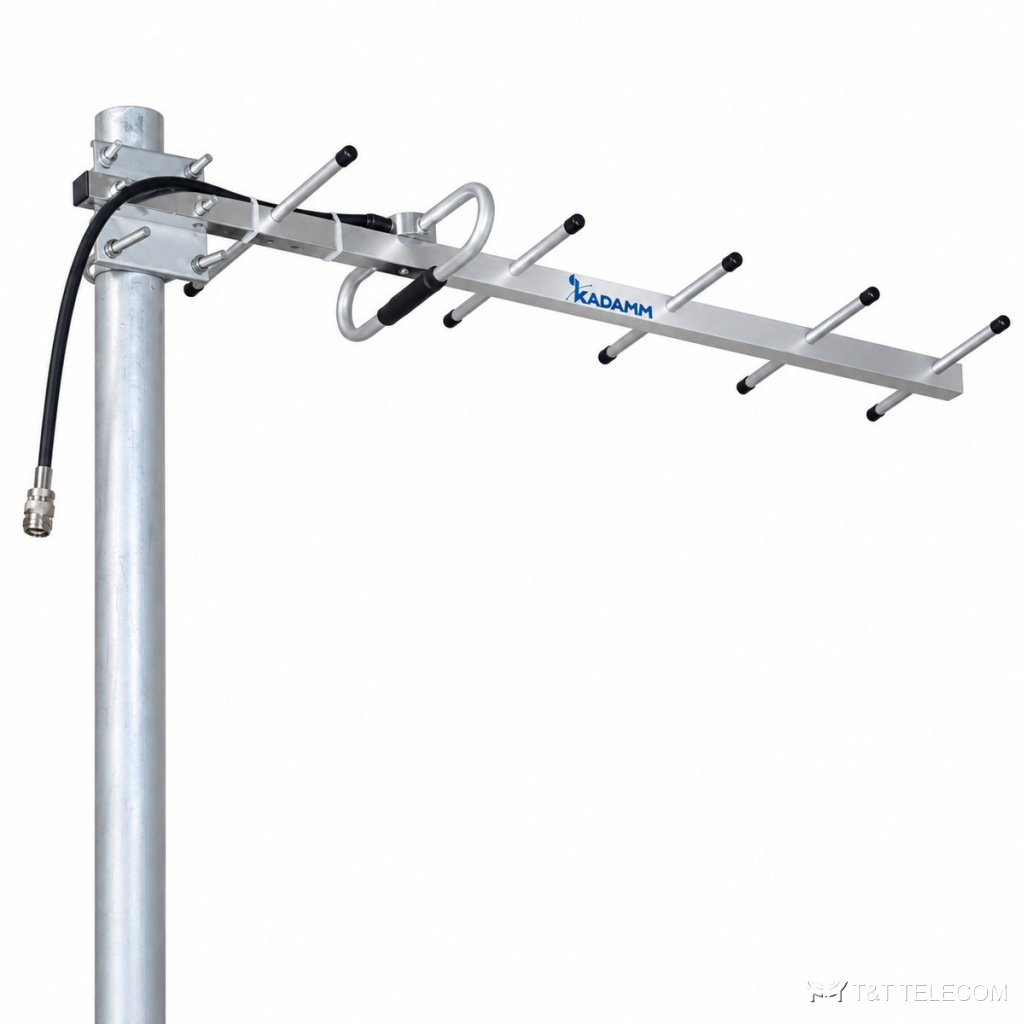

Модель KADAMM ADY-470-600-65 — директорная антенна (Яги). Направленная антенна ADY-470-600-65 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Ключевые параметры ADY-470-600-65: полоса 470–600 МГц; усиление 6,5 дБи; ширина луча 120°; поляризация горизонтальная; разъёмы 1×F; мощность до 100 Вт.
Для каких задач
- Приём слабого сигнала с одного направления — ADY-470-600-65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 470–600 МГц |
| Коэффициент усиления, дБи | 6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥12 |
| Поляризация | Горизонтальная |
| КСВН | ≤2 |
| Входное сопротивление | 75 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка F или по заказу |
| Длина | 400 мм |
| Масса антенны | 0,5 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ADY-470-600-65: 470–600 МГц.
- Усиление ADY-470-600-65 — 6,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-470-600-65: в горизонтальной плоскости 120°, в вертикальной 70°.
- Под разъёмы ADY-470-600-65 (1×F) подбирают джамперы и переходы.
- Монтаж ADY-470-600-65: Ø40–50 мм.
- Габариты и масса ADY-470-600-65: 0,5 кг.
Поставка и документы
Подберём KADAMM ADY-470-600-65 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у ADY-470-600-65?
1×F. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-470-600-65?
6,5 дБи. Ширина луча — 120°.
Как крепится ADY-470-600-65?
Ø.40–50 мм
