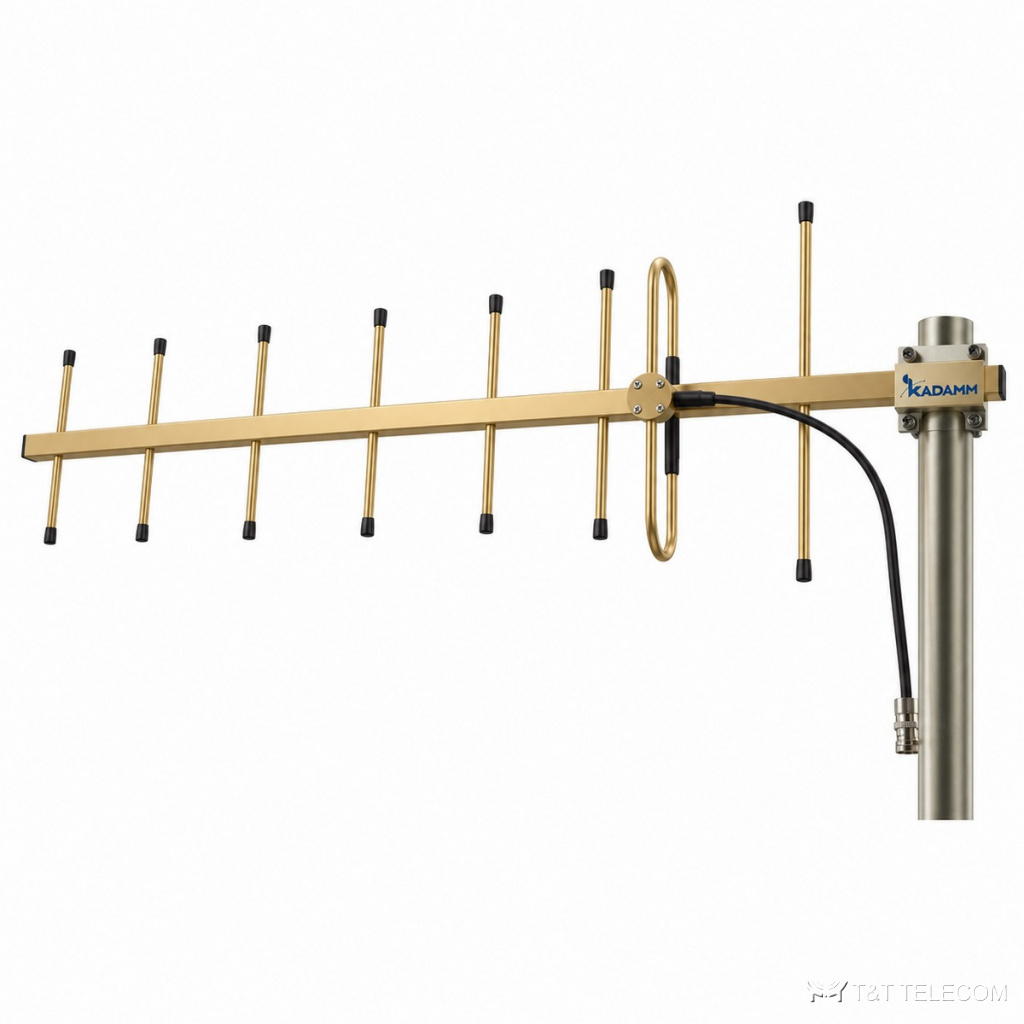

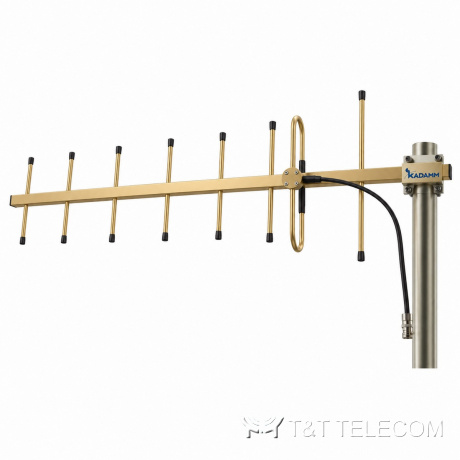

KADAMM ADY-450-470-Z8C — директорная антенна (Яги) 450–470 МГц, 11,2 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-450-470-Z8C: директорная антенна (Яги). ADY-450-470-Z8C концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-450-470-Z8C: полоса 450–470 МГц; усиление 11,2 дБи; ширина луча 44°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Полоса ADY-450-470-Z8C охватывает LTE-450.
- Связь с удалёнными объектами и ретрансляторами — ADY-450-470-Z8C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 450–470 МГц |
| Коэффициент усиления, дБи | 11,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 44° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1160 мм |
| Масса антенны | 0,8 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ADY-450-470-Z8C: 450–470 МГц.
- Коэффициент усиления ADY-450-470-Z8C — 11,2 дБи; больше усиление — уже луч.
- Ширина луча ADY-450-470-Z8C: в горизонтальной плоскости 44°, в вертикальной 40°.
- Разъёмы ADY-450-470-Z8C — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-450-470-Z8C: Ø40–50 мм.
- Габариты и масса ADY-450-470-Z8C: 1160 мм, 0,8 кг.
Поставка и документы
Поставляем KADAMM ADY-450-470-Z8C по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает ADY-450-470-Z8C?
Рабочая полоса ADY-450-470-Z8C — 450–470 МГц. Это LTE-450.
Какой разъём у ADY-450-470-Z8C?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-450-470-Z8C?
11,2 дБи. Ширина луча — 44°.
