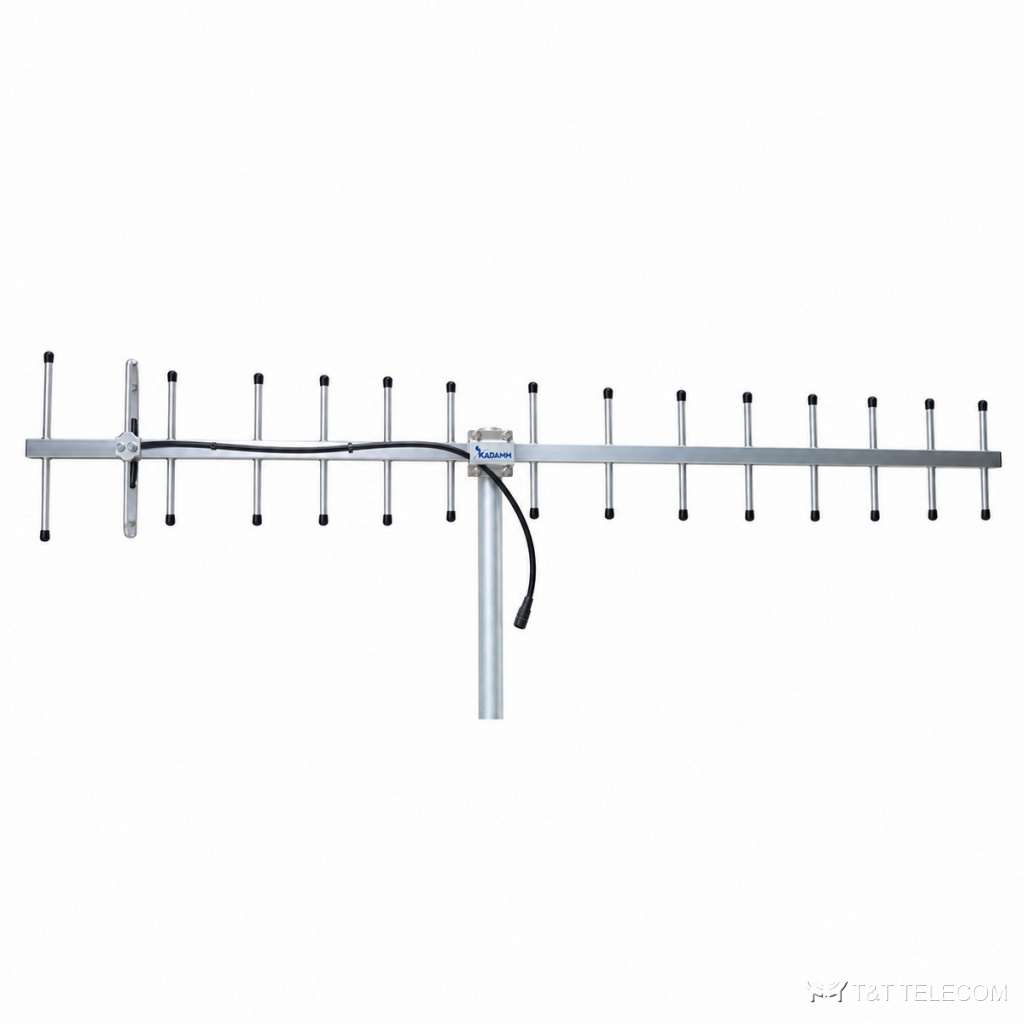

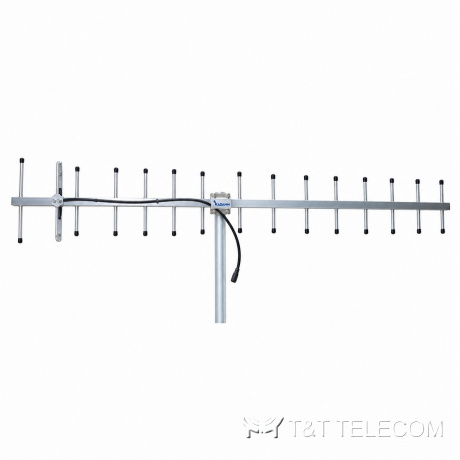

KADAMM ADY-450-470-Z15C15A — директорная антенна (Яги) 450–470 МГц, 13 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM ADY-450-470-Z15C15A — директорная антенна (Яги). Направленная антенна ADY-450-470-Z15C15A используется, когда нужно дотянуться до удалённой станции или ретранслятора. Ключевые параметры ADY-450-470-Z15C15A: полоса 450–470 МГц; усиление 13 дБи; ширина луча 38°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Полоса ADY-450-470-Z15C15A охватывает LTE-450.
- Приём слабого сигнала с одного направления — ADY-450-470-Z15C15A.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 450–470 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 38° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 2150 мм |
| Масса антенны | 2,1 кг |
| Крепление на трубу | Ø 40–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ADY-450-470-Z15C15A: 450–470 МГц.
- Коэффициент усиления ADY-450-470-Z15C15A — 13 дБи; больше усиление — уже луч.
- Ширина луча ADY-450-470-Z15C15A: в горизонтальной плоскости 38°, в вертикальной 35°.
- Под разъёмы ADY-450-470-Z15C15A (1×N) подбирают джамперы и переходы.
- Монтаж ADY-450-470-Z15C15A: Ø 40–50 мм.
- Габариты и масса ADY-450-470-Z15C15A: 2150 мм, 2,1 кг.
Поставка и документы
Подберём KADAMM ADY-450-470-Z15C15A под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ADY-450-470-Z15C15A?
13 дБи. Ширина луча — 38°.
Как крепится ADY-450-470-Z15C15A?
Ø. 40–50 мм
Что нужно для подбора ADY-450-470-Z15C15A?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-450-470-Z15C15A.
